带挂钩拉伸弹簧结构设计方案

　　在各类机械设备的复位、张紧、载荷传递场景中，拉伸弹簧是应用频次极高的弹性储能元件，本次设计的带端部挂钩的拉伸弹簧，主要面向需要便捷挂装连接的装配场景，区别于常规端部并紧磨平的压缩弹簧，这类拉伸弹簧依靠两端的挂钩结构实现快速装配，无需额外设计弹簧座或者固定卡槽，能大幅简化配套结构的设计复杂度。从实际应用场景来看，这类带钩拉伸弹簧常见于自动化设备的复位机构、小型机具的张紧结构、仓储设备的回弹组件、健身器材的阻力单元，甚至部分民用五金的开合结构中，不同场景下对弹簧的刚度、极限拉伸长度、挂钩承载能力的要求差异极大，设计过程中需要先明确安装空间的边界约束，再反向推导弹簧的各项参数。设计思路上没有采用常规的等节距螺旋线直接扫掠的偷懒做法，

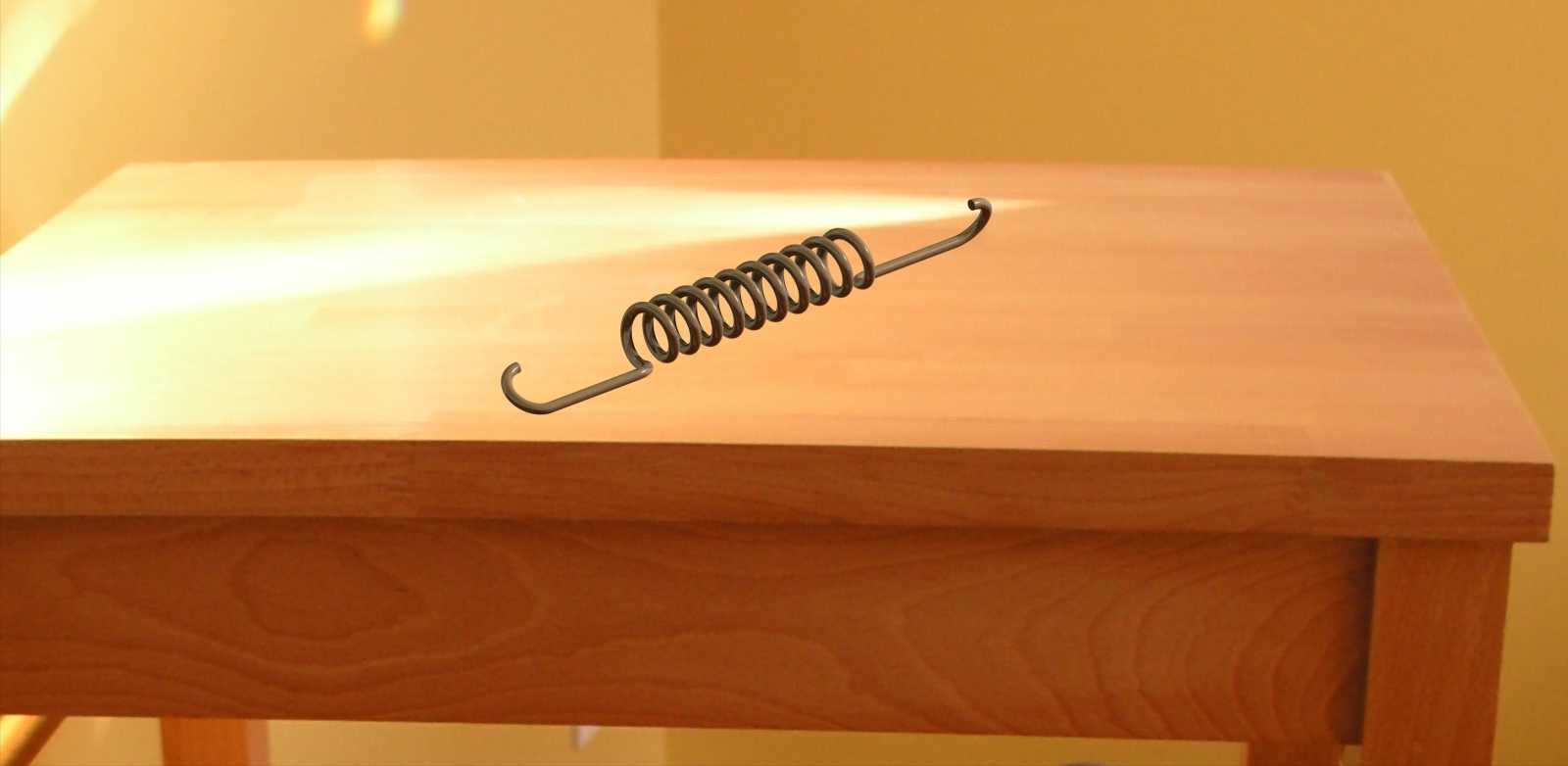

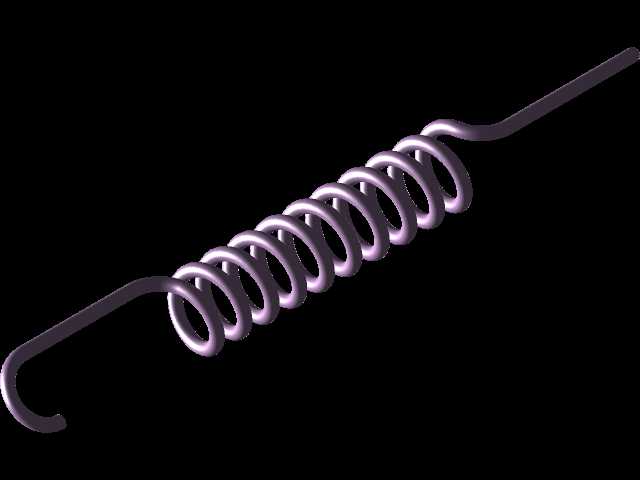

　　而是先根据安装位置的两个挂接点的极限距离，确定弹簧的自由长度和最大拉伸量，再结合需要提供的拉力值计算线径、中径、有效圈数，螺旋主体部分采用等节距圆柱螺旋结构，保证拉伸过程中各圈受力均匀，避免出现局部应力集中导致的早期断裂。两端的挂钩部分没有采用和簧体同曲率的圆弧直接延伸的结构，而是做了曲率渐变的过渡段，从簧体的螺旋曲率平滑过渡到挂钩的半圆弧挂接结构，过渡位置的曲率半径比簧丝直径大1.5倍，能有效降低挂钩根部的应力集中系数，毕竟在实际失效案例中，80%以上的拉伸弹簧断裂都出现在挂钩和簧体的连接位置，这个位置的应力处理直接决定弹簧的疲劳寿命。外形尺寸方面，簧体部分的外径严格控制在安装腔体的最小内径以内，单边预留0.8mm的间隙，避免弹簧拉伸过程中出现和周边结构的剐蹭磨损，两端挂钩的开口尺寸根据配套挂轴的直径设计，挂钩内径比挂轴直径大0.3mm，既保证挂装时的便捷性，又避免间隙过大导致工作过程中出现脱钩风险，挂钩的折弯角度经过反复校核，保证弹簧在最大拉伸长度下，挂钩的受力方向和簧体轴线的夹角不超过3度，避免出现附加的弯曲应力。建模过程中先绘制螺旋线路径作为簧体的中心轨迹，再单独绘制两端挂钩的空间曲线，两段曲线和螺旋线之间做G2连续的曲率过渡，保证整个簧丝的中心轨迹平滑无拐点，之后用圆形轮廓沿整个轨迹扫掠生成簧体实体，最后对挂钩的端部做倒圆角处理，去除锐边，避免装配时划伤操作人员或者配套零件。从功能特性来看，

　　这款弹簧在有效拉伸行程内的刚度线性度保持在95%以上，不会出现常规拉伸弹簧常见的初拉力过大导致初始段拉力非线性的问题，这是因为在卷制工艺的模拟中，特意调整了并圈位置的贴合应力，保证弹簧在自由状态下各有效圈之间留有微小间隙，既避免了运输过程中圈与圈之间的磕碰变形，又能保证受力初始阶段就进入线性刚度区间。安装边界上，除了要考虑簧体的径向安装空间，还要预留挂钩的活动余量，因为弹簧在拉伸和回弹过程中，挂钩会有微小的摆动角度，如果周边结构距离挂钩过近，会出现运动干涉，导致弹簧无法正常回弹甚至出现卡滞。另外在设计时还考虑了不同工况下的表面处理需求，如果是在潮湿环境下使用，簧丝可以选用不锈钢材质，挂钩部分和簧体采用一体成型结构，

　　避免焊接位置的腐蚀风险，如果是常规室内工况，可以选用碳素弹簧钢丝制作，表面做喷塑或者镀锌处理，提升防锈能力的同时降低制造成本。很多新手工程师在设计这类拉伸弹簧时，往往只关注簧体的参数，忽略挂钩的强度校核，实际上挂钩部分相当于一个悬臂梁结构，在承受拉力时，挂钩根部的弯曲应力比簧体的切应力要高很多，所以在建模完成后，需要对挂钩位置做单独的应力仿真，确保在最大载荷下，根部的最大应力不超过材料许用应力的70%，预留足够的安全余量，避免过载时挂钩被拉直甚至断裂。还有一个容易被忽略的细节是弹簧的并圈位置，两端的支撑圈并紧长度控制在1圈，既保证端部的垂直度，又不会因为并圈过多浪费有效圈数的行程空间，支撑圈的末端和相邻有效圈之间做微小的间隙处理，避免工作过程中出现圈与圈之间的摩擦异响，同时减少磨损带来的刚度衰减。
