L型折弯钣金搭扣箱柜锁合固定件

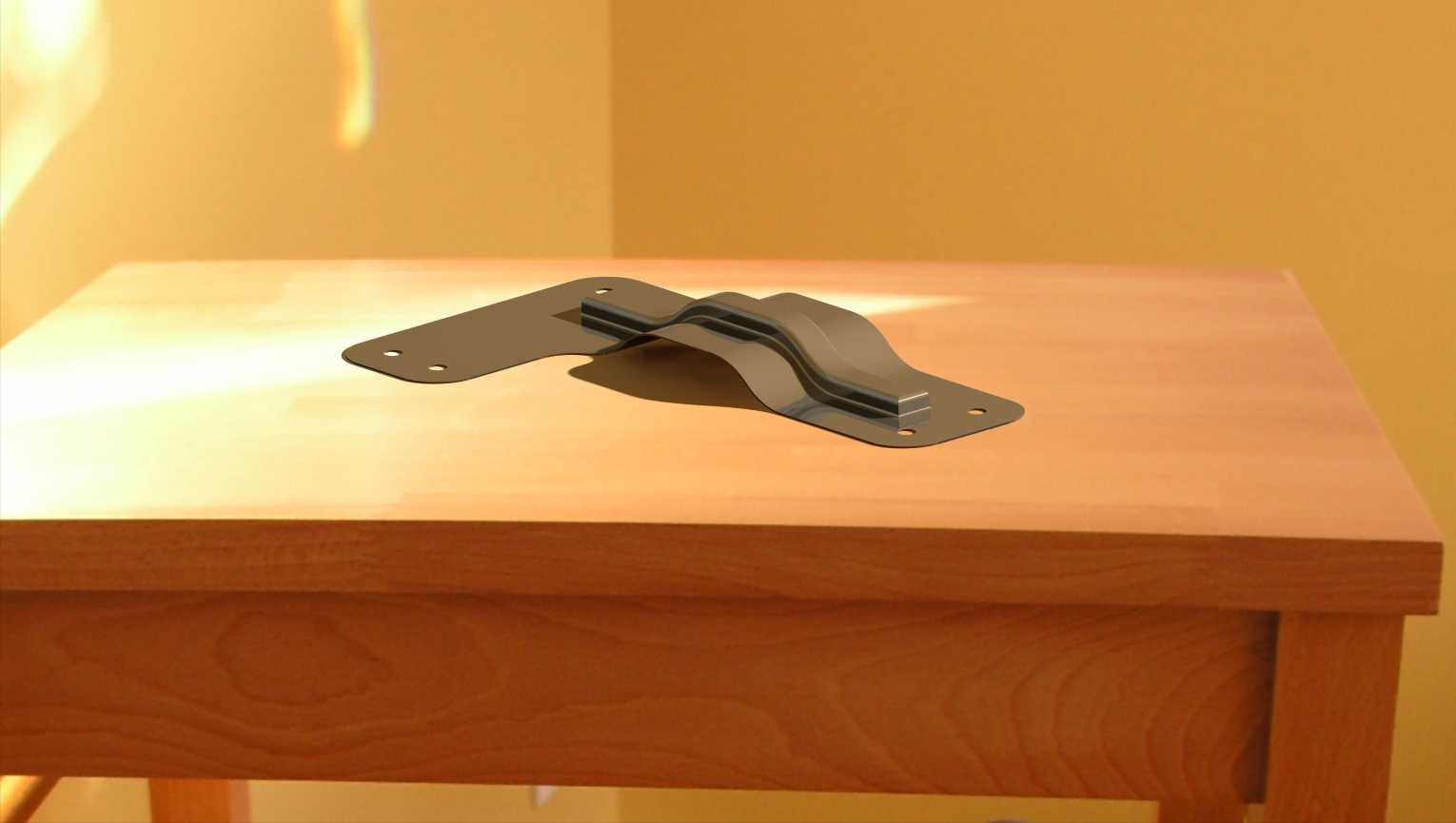

　　这个L型搭扣属于箱体、机柜、工具箱类设备上常见的锁合固定五金件，整体采用薄钢板冲压折弯成型，从渲染图可以看出零件由两块功能区域构成：一块是贴合在箱体安装面的平直底板，另一块是向上拱起形成弹性卡扣形态的折弯压合段。平直底板两端各预留了两个沉头安装孔，孔位沿底板长度方向对称布置，装配时通过四颗螺钉将搭扣基座固定在木箱、钣金机柜或者设备检修门的边框上，沉孔设计可以让螺钉头完全埋入板面，避免凸起干涉扣合动作。

　　拱起的折弯段是整个零件实现锁合功能的核心，这部分不是简单的直角弯折，而是通过多道连续折弯形成带弧度的弹性悬臂结构：靠近底板的位置先做小角度抬升，中段形成拱形让位空间，末端再下压形成钩挂咬合边。当箱盖闭合时，配套的挂钩或者锁舌从拱形开口处滑入，搭扣依靠钣金自身的弹性变形产生预紧力，把箱盖和箱体边框牢牢压合在一起，防止运输振动过程中箱盖松脱、内部物件掉出。多道圆弧过渡的折弯设计一方面分散了卡扣反复开合时的应力集中，避免直角折弯处出现疲劳裂纹，另一方面拱形曲面在扣合到位时会产生明显的段落手感，操作人员不用额外工具就能判断锁合是否到位。

　　从实际使用场景来看，这类搭扣大量应用在木质工具箱、钣金电气柜、物流周转箱、设备防护盖板以及小型实验仪器外壳上。相比外露式的旋转锁或者螺栓紧固方式，这种平面安装的搭扣占用外部空间极小，箱体堆叠存放时不会因为突出的锁具互相剐蹭；扣合和开启动作只需要单手按压或者扳起，检修人员在现场频繁开合柜门时操作效率更高。

　　建模过程中首先要把零件拆分成平板展开和折弯成型两个状态梳理：平板状态下轮廓是带四个安装孔的异形钢板，轮廓边缘全部做了小圆角处理，没有尖锐毛刺边；折弯段的每一道弯折线都要对应明确的折弯半径，薄板五金件的折弯内半径通常取板厚的0.5到1倍，既保证折弯时板材外侧不会因为拉伸过度开裂，也能让成型后的卡扣保留足够的回弹弹力。四个安装孔的中心距需要匹配常见箱柜边框的安装孔位标准，孔边到零件外边缘保留足够的安全距离，防止螺钉锁紧时板材边缘被压溃。

　　安装边界方面，底板的平直段必须完全贴合箱体支撑面，因此建模时要保证底板平面度，拱起卡扣部分的下方需要预留出对应挂钩的穿行空间，箱体设计时要在对应位置留出匹配的挂钩安装位，扣合到位后卡扣末端的钩边要完全挂住挂钩根部，不能出现半扣合的虚位。零件整体厚度较薄，装配后高出安装面的高度很低，不会影响箱体外侧的整体平整性，相邻箱体并排摆放时也不会发生干涉。这类钣金件在出工程图时需要同步给出展开下料尺寸，车间可以直接通过激光切割下料后折弯成型，不需要额外开模，非常适合小批量定制箱柜的配套生产。
