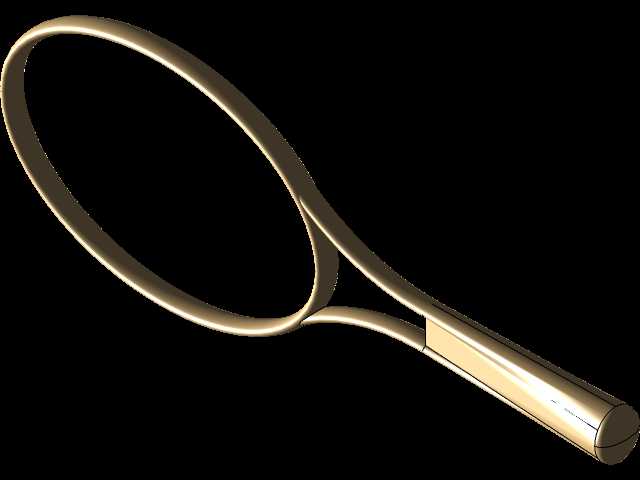

曲面流线型网球拍框架结构三维造型

　　这套网球拍三维造型的核心难点并不在实体拉伸，而在拍框、喉部三角区与握柄之间连续曲面的过渡控制。实际建模时，拍框不是简单的椭圆环，拍头顶部、两侧肩部、喉部汇合处的截面形状、壁厚趋势和曲率半径都在连续变化。若直接用单一封闭曲线扫掠，肩部到喉部的扭转关系很容易出现曲面褶皱、截面自交或光顺度不足。工程处理上通常先建立拍面中心基准面，再依据拍框外轮廓控制线和内圈穿线边界控制线，分别控制拍框外侧的圆润弧面与内侧用于穿线孔分布的安装区域。

　　从使用场景看，网球拍属于手持运动器材，结构既要承受网线张拉形成的均匀面载荷，也要承受击球瞬间偏心冲击带来的弯扭耦合。拍框部分需要在轻量化与刚性之间取得平衡，喉部三角分叉区则是载荷从拍面向握柄传递的关键路径。两根分叉梁在拍框下部汇合后，截面逐渐由扁平椭圆过渡到接近矩形或带圆角的握柄截面，这种变化决定了建模时不能只关注外观，还要让曲面骨架与受力方向一致。中心线的布置应顺着载荷传递路径展开，避免在喉部出现突兀折角；截面耦合时，比率、方向和扭转角需要逐段调整，使分叉梁在汇合处共享连续的曲率关系。

　　外形尺寸方面，完整拍体沿长度方向形成细长结构，拍头占据上部较大椭圆区域，握柄位于下部并保持相对直顺。建模边界需要重点控制三类尺寸：一是拍框外轮廓的最大宽度和总长度，它决定拍面有效击球区；二是拍框截面的宽、厚及圆角，它影响框架强度、风阻和视觉厚重感；三是握柄的长度、截面尺寸与末端盖体边界，它关系到手持包覆件或后续握把胶套的装配空间。若模型用于结构校核，拍框内侧还应预留穿线孔位置和网线张力作用面；若用于外观展示，则需要保持拍框外缘高光连续，不能在肩部出现断面反光突变。

　　设计思路上，曲面仍然是整个作品的基础。先通过相交曲线获得拍框与分叉梁之间的空间交线，再利用截面耦合控制各段形态，比后期反复倒角更可靠。拍框环形主体可采用沿引导线扫掠的方式生成，但截面不宜完全固定：靠近拍头顶部时截面偏圆润，以提升环向抗弯能力；靠近肩部时截面逐渐收窄并配合扭转，使力量向喉部集中；分叉梁向握柄过渡时，曲面需要逐步合并，形成封闭而连续的实体。握柄段可在曲面骨架确定后增加包覆体、端面盖和分模边界，末端略放大的柄盖能够防止握持时滑脱，也为装配提供明确止挡。

　　在安装边界上，该模型虽然不是固定设备，但仍需考虑运动器材的装配关系。拍框内侧需保留网线穿孔或线钉位置，孔位沿内圈均匀分布，并与拍面基准保持合理间距，避免孔边距过小导致局部开裂。喉部与握柄连接处应设置连续的实体过渡，不宜留下薄壁尖角；握柄外表面若后续装配橡胶握把或缠带，三维数模应给出基础包覆尺寸，表面可保持简洁，不必过早加入细小纹理。拍体整体关于拍面中心面近似对称，建模时可先完成一侧控制线和曲面，再通过镜像检查连续性，但喉部汇合区仍需单独修整，因为镜像后的共享边界往往存在相切不足。

　　从结构工程角度看，这类模型还可用于材料壁厚评估和冲击工况讨论。拍框受网线预紧时，环体主要承受向外扩张的趋势；击球偏心时，拍面会产生扭转，喉部和握柄连接段承受复合弯曲。因此曲面建模阶段保留均匀壁厚、控制分叉区圆角半径、避免截面急剧收缩，比单纯追求外形纤细更有工程意义。整体数模完成后，应检查拍框环线、分叉梁中心线和握柄轴线之间的连续性，确认外表面没有碎面、交线残留或曲率跳变，再进行实体加厚与端部封盖。这样得到的网球拍造型既能支撑外观渲染，也能为后续穿线系统设计、握把装配和结构强度分析提供清晰的几何基础。
