CATIA扫掠曲面全类型参数化建模实例

　　在复杂曲面类零部件的开发流程中，扫掠特征是覆盖从消费电子外观件、汽车覆盖件到航空航天蒙皮结构最常用的造型手段之一，不同扫掠逻辑对应的曲面连续性、曲率变化规律、边界约束适配性存在明显差异，很多结构工程师在实际建模时往往只熟悉两三种常用扫掠方式，遇到特殊截面过渡、多引导线约束、脊线控制的造型需求时，很容易出现曲面褶皱、曲率突变、无法加厚等工程问题，直接影响后续的模具开模、数控加工环节的可行性。

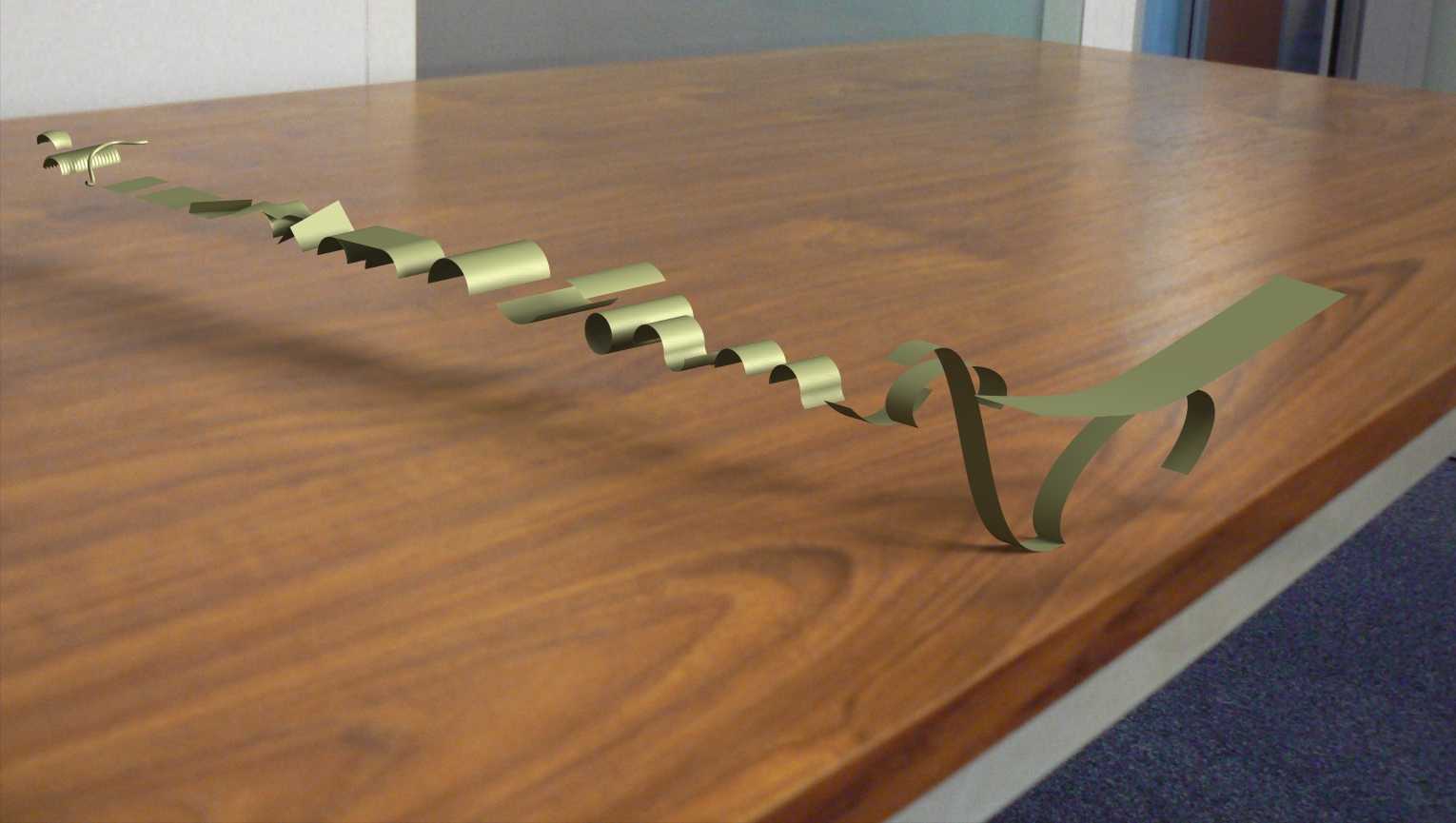

　　这套建模实例完整覆盖了所有扫掠曲面的构造逻辑，从最基础的单截面单引导线显式扫掠，到带参考曲面约束的扫掠、多截面渐进变化扫掠、拔模方向控制扫掠、双引导线极限位置扫掠，再到包含脊线控制、相切约束、曲率连续约束的高阶扫掠类型，每一种构造方式都对应了实际工程中的特定应用场景：比如带拔模方向的扫掠多用于塑料件的侧壁造型，能直接匹配注塑模具的脱模角度要求，不需要后续额外做拔模处理；双引导线扫掠多用于管路、密封条类长条形零件的造型，能保证零件截面沿路径方向始终贴合两个安装边界的位置要求；带脊线控制的扫掠多用于航空类长桁、汽车内饰压条这类对截面扭转角度有严格要求的零件，能避免截面沿引导线运动时出现不必要的自转，保证截面与安装基准的垂直度始终符合设计要求。

　　建模过程中所有特征都采用全参数化约束搭建，截面轮廓、引导线、脊线都保留了完整的参数编辑入口，工程师可以根据实际项目需求直接替换对应的轮廓曲线，调整约束条件就能快速生成符合自身项目要求的曲面结构，不需要从零开始梳理特征逻辑。从实际建模的工程边界来看，这套实例里的所有扫掠曲面都做了曲率连续性检查，曲面G2连续区域的曲率偏差控制在0.001mm以内，完全满足A级曲面的建模要求，后续无论是做曲面加厚生成实体、还是提取曲面做数控加工刀路、或是导入有限元分析软件做结构力学仿真，都不会出现几何拓扑错误、网格划分失败的问题。

　　在实际的产品开发场景中，很多工程师做扫掠曲面时容易忽略引导线的光顺性检查，直接用存在尖角、曲率突变的曲线做引导，最终生成的曲面会在曲率突变位置出现褶皱甚至特征生成失败，这套实例里也对应展示了不同引导线质量下扫掠曲面的生成效果，明确了不同扫掠类型对引导线、截面线的连续性要求：比如做普通结构件的扫掠时引导线达到G1连续即可满足要求，做外观覆盖件的扫掠时引导线必须达到G2连续才能避免曲面出现光影不顺的问题。另外针对扫掠过程中容易出现的截面自相交问题，实例里也展示了对应的边界控制方法，通过调整截面的位置参考、限制扫掠的长度范围、添加辅助约束面的方式，能有效避免长路径扫掠时的自相交问题，减少后续曲面修复的工作量。

　　从安装适配的角度来说，这类扫掠曲面构造的零部件，在设计时需要提前预留好与相邻零件的安装间隙，比如汽车密封条类的扫掠零件，截面与钣金安装面的过盈量通常控制在0.8-1.5mm之间，扫掠路径要完全匹配钣金止口的边界曲线，不能出现偏移；而塑料外观件的扫掠曲面，要预留0.3-0.5mm的喷涂厚度余量，避免喷涂后零件装配出现干涉。这套实例里的每一种扫掠类型都标注了对应的工程适用场景，工程师在做不同类型的零件设计时，可以直接匹配对应的扫掠方式，减少反复试错的时间，提升曲面建模的效率和质量。
