镂空球形灯笼骨架曲面环架结构

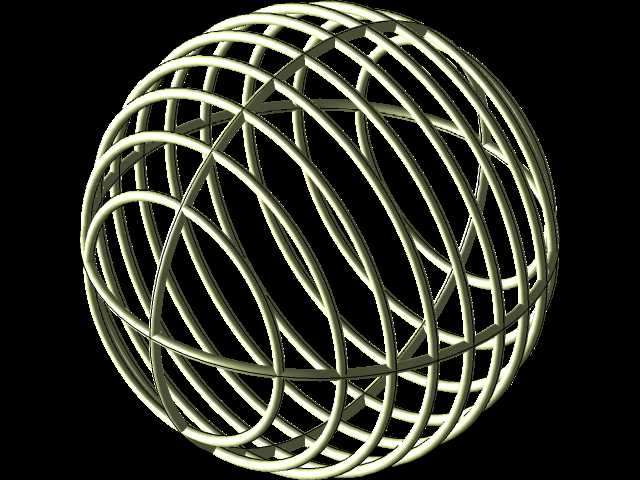

　　这套球形镂空灯架的结构出发点，并不是单纯做一个装饰球体，而是在有限的外包络空间内，用连续弯曲杆件搭出可承托灯罩、光源和外部包覆材料的空间承载框架。整体外形接近完整球体，杆件沿多个不同方向的空间圆弧交错布置，环与环之间在交叉位置形成约束，最终构成一个没有实心球面、却能保持球向轮廓的通透骨架。实际使用时，这类结构常见于大型节庆灯笼、展厅艺术装置、商业美陈吊挂构件、舞台道具以及需要轻量化球形外壳的照明设备中。

　　从受力角度看，传统灯笼若采用整面壳体，虽然外形封闭，但材料消耗大、自重高，吊挂时对顶部吊点和内部支撑要求也更高。环架式方案把球面受力转化为多根弧形杆的轴向和弯曲组合受力，杆件之间相互牵制，局部受风压、触碰或包覆布面牵拉时，载荷可以沿相邻环杆分散传递。由于杆件在球面上多次交汇，框架并不依赖某一根单独构件维持形状，即使某一处环杆需要开孔、让位或连接吊耳，整体轮廓仍能保持稳定。

　　建模时首先要确定球体的名义直径和杆件截面尺寸。外包络直径决定了灯架在安装现场所占空间，杆件中心线应略小于最终外形半径，给外层蒙布、灯片、装饰条或防护网留出厚度。若用于吊挂场景，顶部需要预留集中连接区，不能让所有弧环只在视觉上交汇而没有实际固定结构；工程处理上通常在球极位置设置环形节点、短轴或连接盘，使多根环杆的端部能够可靠汇入。底部则根据使用方式决定是否封闭：落地放置时可增加底座接口，吊挂展示时可保留开口，方便检修光源、走线和更换内部配件。

　　环架的排布要兼顾形态均匀性与装配可行性。完全随机的曲线虽然视觉自由，但杆件交叉角度和间距难以控制，后期包覆材料时容易出现局部网格过密或过疏。较合理的做法是让若干主环绕球心按规则角度旋转，再补充少量斜向环杆打破单调感。主环承担主要轮廓和承载，副环用于填充大空档、限制杆件侧向变形。环杆交叉处不能只靠面接触假象表达，在实物制造中需要根据工艺选择焊接、卡箍、铆钉、绑扎或注塑连接；若采用金属弯管，交叉节点应留出焊接面或夹具位置；若采用复合材料或木质构件，则要在节点处设计薄片连接件，避免弧杆直接叠压造成装配干涉。

　　安装边界方面，球形灯架的运输和现场拼装往往比模型本身更需要提前考虑。大直径构件若整体焊接成型，虽然现场安装快，但进出电梯、门洞和舞台通道会受到限制；拆分成若干弧形分段后，每段应在端部设置定位标记和重复装配接口，保证现场合拢后仍能回到设计球面。分段位置不宜选在受力最集中的顶部吊点附近，也不宜让同一水平截面上出现过多接头，以免环向刚度突然减弱。连接孔位宜采用对称布置，使分段具备互换性，减少现场修配。

　　内部光源和电气走线也是这类骨架不能忽略的部分。球体中心若安装灯泡、灯串或投影组件，需要设置独立内支架，不能让发热器件直接贴靠外部可燃装饰层。线缆可沿部分主环内侧敷设，并在交叉节点处预留绑扎位；对于旋转展示或吊挂晃动的场合，线缆应避免悬空受力，在靠近顶部接线位置设置防弯护套和固定点。若灯架外部还要覆盖纱、布、纸或透光板，骨架环杆的外表面应尽量平滑，凸起的接头和尖锐端部需朝向内侧或做圆角处理，防止划破饰面。

　　从造型细节上看，环杆直径与球径之间需要保持合理比例。杆件过粗会让球体显得笨重，镂空面积减小，灯光穿透后阴影过重；杆件过细则轮廓虽然轻盈，但在搬运、起吊和风载条件下容易产生椭圆化变形。设计时可先按球面网格间距确定环杆数量，再根据最大空档尺寸校核局部刚度。对于人员可接触的展览装置，下部和侧部杆件还要考虑触碰变形，节点表面应避免突出毛刺。

　　这套结构的价值在于把球形外壳、承载骨架和装饰韵律合并到同一组曲线中。它不需要复杂的实体曲面，也不依赖大面积板材，而是通过空间环杆的重复、交错和汇聚形成完整形态。对结构设计人员来说，建模重点不在单件造型，而在控制球面包络、节点交汇、分段装配、内部走线和外部饰面之间的关系；对实际制作而言，只要弧杆加工精度和节点连接方式落实到位，这种镂空球架就能在轻量化、通透性和装饰性之间取得较好平衡。
