家用洗衣机波纹排水软管结构设计

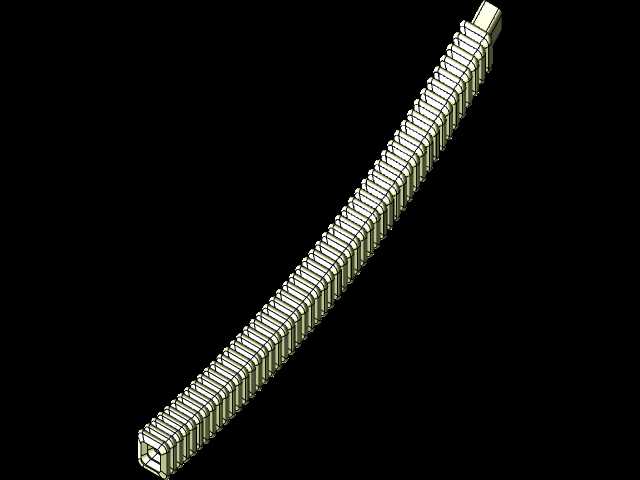

　　这款波纹柔性软管的三维结构，面向家用洗衣设备的排水接驳场景展开，日常工况里它承担着把洗衣筒内排出的混有洗涤剂、衣物纤维碎屑的污废水，从设备机身排水口导向地面地漏或者墙面预埋排水管路的作用。不同于硬质固定管路，洗衣设备在摆放就位、后期移位维护，或是运行过程中筒身高速脱水产生小幅振动时，排水接口不能出现硬对接的应力拉扯，这款可弯折、可小幅伸缩的波纹软管，恰好可以吸收机身与固定排水端之间的相对位移，避免接口处因为长期交变受力出现开裂、松脱漏水的问题。

　　从结构设计的底层逻辑来看，管身采用连续环状波纹的排布形式，每一圈波纹都由凸起的环形加强段和内凹的过渡圆弧段交替组成，这种构型首先解决了纯橡胶光面软管弯折时容易出现管腔折扁、过水断面被压闭的通病——当管路需要随安装空间走90度甚至更小角度的折弯路径时，波纹的外侧段可以自然拉伸延展，内侧段可以相互靠拢叠合，整个弯折区域的内部通流截面始终能保持接近原管径的有效面积，不会因为布管拐弯造成排水阻力陡增、筒内残水排不净的故障。建模过程中沿管身走向的扫掠路径没有做强制的直线约束，而是以参考曲面作为路径依托，管身两端的接口段做了局部壁厚加厚、波纹加密的处理：和洗衣机排水泵出口对接的一端，预留了适配喉箍箍紧的平直圆柱段，装配时套入泵体出水嘴之后，用不锈钢喉箍环向锁紧，加厚的管壁可以承受箍紧的径向压力，不会被箍裂同时保证接触面的密封压量足够；另一端插入地漏的管段做了稍大的导向倒角，方便现场施工时直接插入排水预留管，也能适配不同家装场景里略有偏差的地漏口径。

　　尺寸边界的把控上，管身的公称通径匹配常规家用波轮、滚筒洗衣机的排水流量需求，既不会因为通径过小导致排水流速跟不上水泵排量、出现筒内水位溢流，也不会因为管径过大造成管身硬度过高、小空间里无法顺折弯布置。波纹的节距、波高参数经过权衡：波高过小，管身的允许弯曲半径就会变大，洗衣机贴墙安装时背后预留的十公分左右间隙根本容不下拐弯余量；波高过大，管身整体的径向刚性会下降，排水时管内充满水的自重会让管路中段下垂兜水，长期残留的死水会滋生异味、沉积污垢。实际布管时还要注意控制管路的最高点高度，不能超过洗衣机排水泵的额定扬程，这款软管的柔性特质允许安装人员顺着机身背部的挂点把管路抬升到合理高度再向下接入地漏，避免出现虹吸现象把排水管道里的异味反灌回洗衣筒内。

　　建模收尾阶段用包裹曲线的方式把两端接口的定位轮廓和波纹主体做了顺滑衔接，避免扫掠特征在路径首尾出现曲面褶皱、壁厚不均的问题——实际开模或者3D打印样件验证的时候，壁厚不均的位置会成为应力集中点，长期反复弯折、水温变化带来的材料热胀冷缩，会优先在这些薄厚突变的位置萌生裂纹。整个管件的材料选型一般选用改性PVC或者软质橡塑，兼顾耐洗涤剂腐蚀、耐低温不硬脆、表面光滑不容易挂污的特性，波纹的环状结构同时相当于沿管身均布了环形加强筋，哪怕管路被柜体边缘轻微挤压，也不会轻易出现通流闭死的情况，完全适配家装阳台、卫生间这类设备摆放空间紧凑、安装对位误差不可避免的使用场景。
