流线型回转曲面手持操作件结构设计

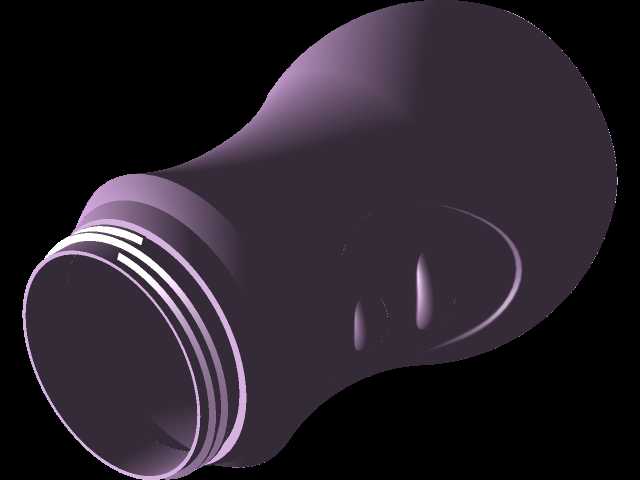

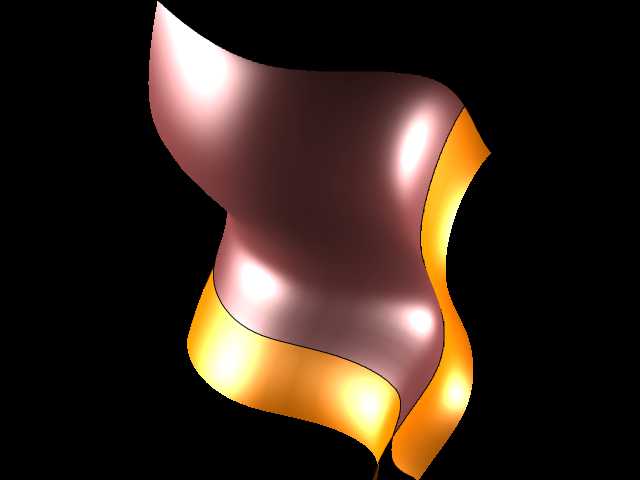

　　这类流线型回转曲面手持操作件，常应用在小型手持检测设备、精密手持工具、家用护理类电器的握持端结构上，核心作用是为操作人员提供贴合手掌曲面的握持支撑，降低长时间操作带来的局部应力集中，减少操作疲劳感。从结构设计逻辑来看，整个零件采用全曲面连续过渡构型，没有尖锐棱角与突变台阶，曲面G2连续的过渡要求贯穿整个设计过程，避免曲面拼接处出现棱线、褶皱等影响握持触感的缺陷。

　　设计初期首先要确定握持区域的截面变化规律，靠近底端的膨大结构对应手掌掌心的贴合区域，截面直径按照手掌自然握持的弧度逐步收窄，向上延伸的细颈段对应手指指腹的握持位置，顶端的圆弧收头则避免操作时剐蹭衣物或者划伤操作人员皮肤。整个曲面的构建采用多截面扫掠结合曲面桥接的思路完成，先绘制三个关键位置的基准截面：底端最大轮廓截面、中部收腰位置截面、顶端收头截面，每个截面的轮廓线都采用样条曲线绘制，保证曲率变化均匀，没有拐点突变；之后通过引导线控制三个截面之间的过渡趋势，引导线同样采用曲率连续的样条曲线，贴合人手握持时的自然弧度，避免出现直径突变导致的握持硌手问题。

　　从安装边界来看，这类零件作为外部握持壳体，内部需要预留电子元器件安装腔或者传动杆件的穿过空间，曲面壁厚通常保持均匀2mm左右，避免壁厚差异导致的注塑成型缩痕问题，底端与内部支撑结构的连接位置设计有一圈定位止口，止口的配合公差按照H7/h6选取，保证装配后没有松动晃量；顶端位置根据内部组件的安装需求，可以预留按键安装孔或者装饰件装配位，曲面在开孔位置做局部加厚处理，保证开孔处的结构强度不会因为壁厚不足出现开裂。

　　实际应用中，这类曲面结构的表面处理通常采用细晒纹或者软胶包胶工艺，进一步提升握持摩擦力，避免操作时手滑脱落；曲面的曲率半径在握持接触区域全部控制在R8以上，避免小曲率曲面带来的应力集中，同时也能提升注塑成型时的熔体流动性，减少填充不满、缺胶等成型缺陷。设计过程中需要反复做曲面曲率分析，检查整个外表面的曲率变化是否均匀，有没有出现曲率反向的区域，对于曲率突变的位置及时调整截面控制点的位置与权重，保证整个外表面顺滑流畅。

　　不同于规则回转体零件，这类自由曲面手持件的尺寸链校核需要重点关注握持区域的周长变化，从底端最大截面到顶端收头的周长变化率控制在每10mm高度变化不超过15mm，避免周长变化过快导致手掌贴合时出现空隙，影响握持稳定性。零件的总长度通常控制在120mm到150mm之间，最大截面直径控制在45mm到55mm之间，适配绝大多数成年人的手掌尺寸，不需要额外做尺寸分档就能满足通用握持需求。内部安装腔的尺寸需要根据内置组件的最大外轮廓预留0.5mm的装配间隙，同时在曲面内壁设计均匀分布的加强筋，加强筋的厚度控制在壁厚的0.6倍，避免筋位过厚导致表面出现缩印，加强筋的走向顺着曲面的母线方向布置，既提升整体结构刚性，也不会对注塑成型的熔体流动造成阻碍。

　　在曲面拆分环节，整个外表面作为单一外观面，不做额外的分型线凸起，分型线位置设计在零件底端的装配止口处，隐藏在装配配合面内部，保证外观面的完整流畅，不会因为分型线的存在影响握持触感。对于曲面与内部结构的连接位置，采用均匀过渡的圆角连接，避免直角连接带来的应力集中，提升零件受外力冲击时的结构强度，防止跌落时出现连接位置断裂的问题。这类曲面结构的建模练习，核心是掌握自由曲面的曲率连续控制方法，理解人机握持需求对曲面构型的约束，平衡外观流畅性、结构强度与成型工艺性之间的关系，避免单纯追求曲面造型而忽略实际使用与生产的可行性。
