带键槽阶梯式传动齿轮轴结构

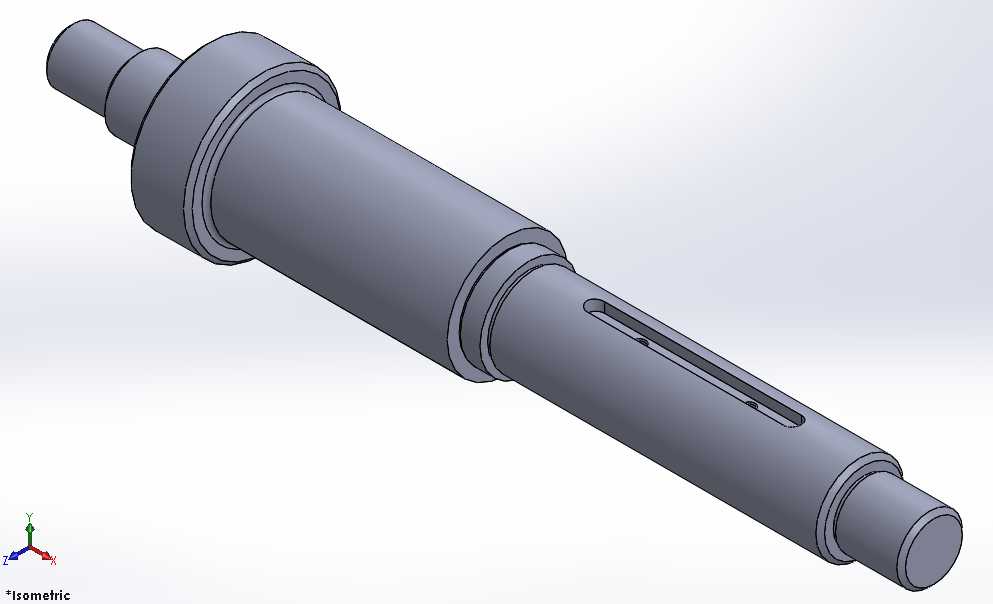

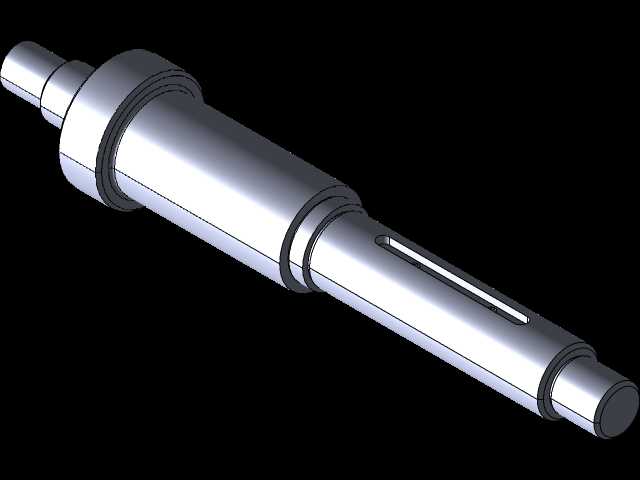

　　该齿轮轴属于旋转传动系统中的核心承载零件，整体采用多段阶梯轴构型，轴身沿轴向依次布置不同直径的轴颈、定位轴肩、配合段与传动安装段，其中一侧轴段加工有贯通式平键键槽，用于实现轴与轮毂、齿轮、带轮或联轴器之间的周向扭矩传递，避免传动配合面发生相对打滑。从实际设备应用场景来看，这类轴件广泛出现在中小型减速传动箱、工业输送设备驱动端、机床进给机构、轻工机械动力输出单元以及非标自动化生产线的动力转接部位，承担把原动机输出扭矩平稳传递至执行构件的作用，同时还要承受传动过程中产生的径向载荷、少量轴向载荷以及交变弯曲应力。

　　在结构设计思路上，各段轴径并非随意变化，每一处轴肩都对应明确的装配定位功能：大直径轴肩可为轴承内圈、齿轮端面或套筒提供轴向限位基准，装配时零件靠面贴合即可确定轴向位置，不需要额外加装复杂定位件；不同轴段的直径差既满足零件从轴端依次套装的装配工艺性，也让轴的受力分布更合理——弯矩较大的中间区段轴径适当加大，靠近轴端、仅起支撑或外接作用的区段轴径逐步缩小，兼顾刚性与整体减重。键槽开设在动力输出侧轴段，槽宽、槽深与轴径匹配标准平键规格，键槽侧壁为主要传力面，装配后平键一半嵌入轴槽、一半嵌入轮毂键槽，扭矩通过键的侧面挤压完成传递，适合中低速、中等载荷的连续传动工况。

　　外形与安装边界方面，轴两端均为圆柱形轴头，端部做倒角处理，方便轴承、密封件、传动轮的套装导入，避免装配时刮伤配合面；轴上各配合段的长度依据所装零件的轮毂宽度设定，保证轴承、齿轮安装后不会出现轴向窜动，同时预留密封件、挡圈的安装空间。在整机布局校核时，需要以轴的两端支撑轴颈作为装配基准，确认两支撑点跨距与箱体轴承孔间距一致，轴上齿轮安装段的中心位置要和配对齿轮的啮合中心距匹配，带键槽的输出轴段伸出箱体端盖后，外接联轴器或传动轮的安装空间不能和箱体壁、端盖螺栓发生干涉，轴的最大回转外径要预留足够安全间隙，防止运转时和周边固定构件剐蹭。

　　从实际使用特性来看，该轴整体为实心回转结构，刚性充足，长期承受交变载荷时不易发生挠曲变形；各过渡轴肩处可根据工艺需求设置圆角，降低应力集中系数，避免轴在变载荷作用下从台阶过渡位置萌生疲劳裂纹。配合选型上，支撑轴颈通常和滚动轴承内圈采用过渡或小过盈配合，齿轮、带轮安装段根据载荷特性选择过渡配合，既保证零件周向固定可靠，也便于后期检修拆卸。轴的表面加工质量会直接影响配合稳定性和轴承使用寿命，配合轴段需保证较高的圆柱度与同轴度，所有轴段的公共轴线要保持一致，否则高速运转时会出现跳动、振动，进而加速轴承和传动件磨损。在三维建模过程中，先绘制轴的半轮廓回转草图，通过旋转特征生成整体阶梯轴基体，再在对应轴段切除拉伸生成平键槽，端部倒角、轴肩圆角按照工艺规范逐一添加，建模时同步核对各段长度、直径的装配尺寸链，确保数字模型和实际加工、装配逻辑完全吻合，可直接用于后续工程图导出、干涉校验与传动工况仿真。
