工业设备矩阵式4x4操作按键键盘

　　这套4行4列排布的矩阵式按键键盘，是面向工业现场机器控制场景开发的人机输入部件，日常在数控辅机、小型专用工控台、仓储分拣终端、门禁权限核验面板、小型包装设备操作侧、实验室简易测控装置里都能见到同类结构的落地应用。现场操作人员不需要外接通用电脑键盘，仅通过这16个按键就能完成参数输入、功能切换、指令确认、密码校验这类高频操作，相比全尺寸键盘，它的占用面板面积极小，防水防尘的结构冗余也更适配车间多油污、多粉尘的使用环境。

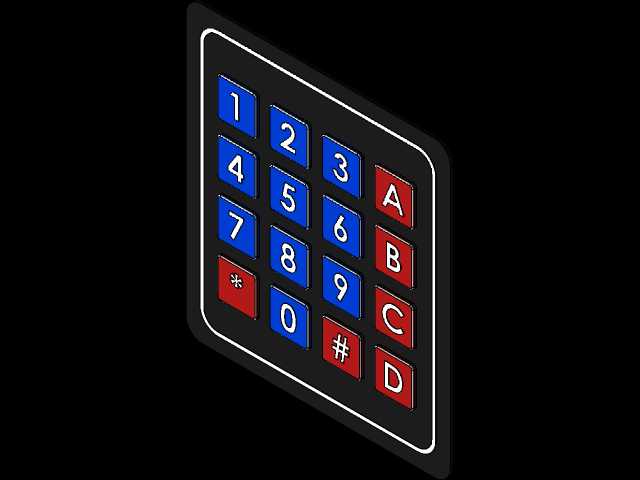

　　从实际功能逻辑来看，按键区做了明确的功能分区：左侧三列共12枚按键承载数字0-9以及星号、井号符号，覆盖数值输入、参数修改、快捷符号调用的全部需求；最右侧一列4枚红色按键标注A、B、C、D，可由设备程序自定义为功能快捷键，比如A对应启动、B对应暂停、C对应复位、D对应模式切换，操作人员不用逐层翻找屏幕菜单，单步就能触发核心动作，在需要快速录入工号、输入加工参数、核验操作权限的工位上，这种分区设计能大幅降低误触概率，红蓝两色的键帽色差也能让操作员在视线余光里快速区分数字输入区和功能指令区，即便戴薄劳保手套也能快速定位按键位置。

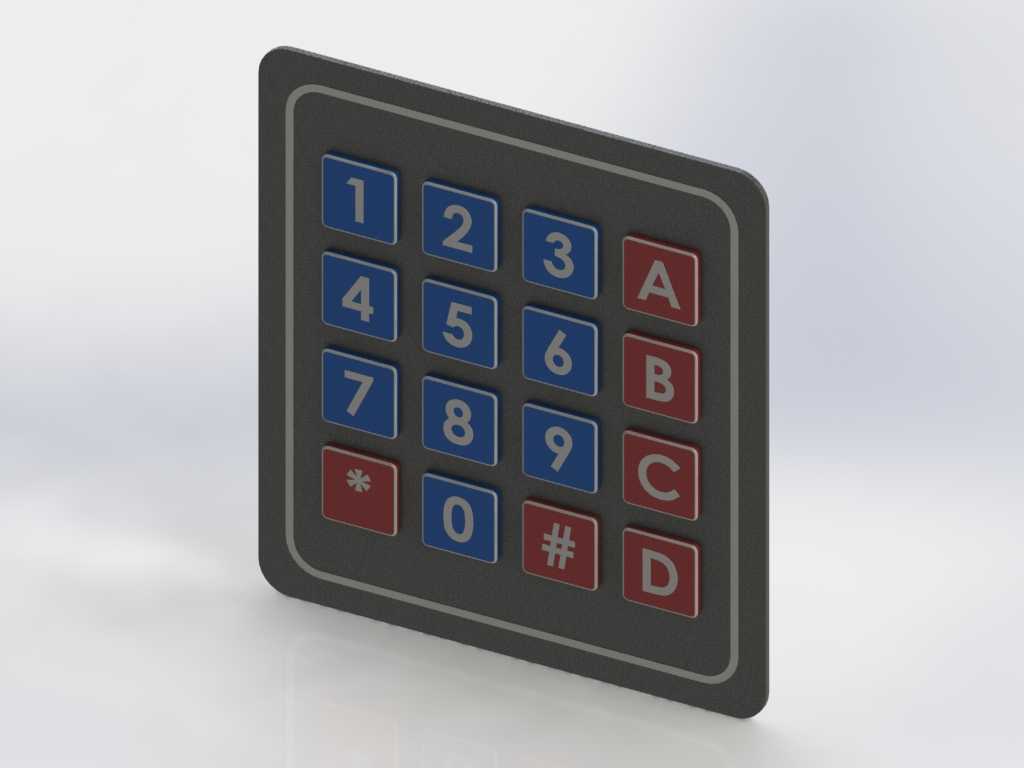

　　做结构设计的时候，首先要敲定的是安装边界：整个键盘本体采用薄型方正面板造型，背部预留平整贴装基面，不需要额外设计复杂的挂接支架，直接嵌入操作面板的预开孔位，或者通过背部背胶、周边螺丝压合就能固定在设备操控台的倾斜面上。整体外轮廓做了小圆角过渡，没有尖锐凸棱，避免车间人员过往剐蹭受伤；面板边缘做了一圈凸起的围边，高出键帽表面1-2mm，既可以防止日常擦拭面板时清洁液体顺着键帽缝隙渗入内部电路，也能避免设备搬运过程中硬物直接磕碰键帽造成按键卡滞。键帽采用方形微凸造型，表面做细微防滑纹理，单枚按键的触发行程控制在适合工业操作的区间，按压力度做了适配戴手套操作的调校，不会出现轻碰就误触发，也不会因为按压力度过大长期使用造成手指疲劳。

　　建模过程中优先把按键的阵列排布公差做了约束：横向、纵向的按键中心距保持统一，所有键帽和面板开孔的间隙均匀控制在合理范围，不会出现某一颗按键偏位卡涩的问题。数字按键和功能按键采用分色建模，后续出工程图时可以直接给供应商标注键帽色差要求，面板基体采用深色硬质工程材质，兼顾绝缘性和结构强度，背部预留的PCB安装空间可以直接贴合标准4x4矩阵扫描电路，16个按键通过行列扫描的方式和主控IO口连接，只需要8个接线引脚就能完成全部按键的信号采集，不需要为每一个按键单独布设信号线，大幅简化设备内部的布线工作量。

　　在布局思路上，把最常用的数字0放置在第四行第二列，星号、井号分别排布在0的左右两侧，符合工业操作人员长期使用电话键盘、门禁键盘形成的肌肉记忆，上手不需要额外适应；右侧四枚功能键纵向对齐，和数字区留出微小的视觉间隔，从物理布局上进一步减少输入数字时误碰功能键的概率。整个部件没有多余的外置凸起结构，背部完全平整，在整机装配时可以直接贴装在操控面板的预设区域，不需要在面板后方预留很深的安装空间，对于内部布线拥挤、安装厚度受限的紧凑型小型设备来说，这种薄型贴装的设计能大幅降低整机的布局难度。日常维护时，面板表面可以直接用湿抹布擦拭，围边结构可以阻挡大部分飞溅的切削液、包装碎屑进入按键缝隙，长期在工业现场使用的可靠性远高于普通民用办公键盘。
