WPA40蜗轮蜗杆减速齿轮箱结构

项目分类:减速机 发布时间:2023-08-21 ID:707530
  • WPA40蜗轮蜗杆减速齿轮箱结构
  • WPA40蜗轮蜗杆减速齿轮箱结构

  该结构对应小型WPA系列蜗轮蜗杆减速齿轮箱,中心高规格为40,常见减速比配置为1:40,属于单级蜗杆传动减速单元,在轻载低速传动场景中使用频率较高。整机采用下置底座、卧式箱体的布置形式,输入轴与输出轴在空间上呈90度交错,适合原动机与执行机构轴线垂直布置的设备布局。

  从实际应用看,这类小规格减速箱广泛出现在小型输送线、食品包装辅机、农业简易传动装置、教学实验台、小型卷扬与翻转机构、阀门驱动以及轻工自动化设备中。它的核心作用不是承担大功率重载,而是在紧凑空间内完成较大速比的减速,并将电机高转速转换为低转速、大扭矩输出。蜗杆传动本身具备运行平稳、冲击小、噪声低的特点,同时在导程角设计较小时可形成反向自锁趋势,对部分需要防止负载倒拖的机构有一定辅助作用。工程选型时仍需注意,自锁能力受润滑、磨损、载荷方向和加工精度影响,不能把它直接等同于安全制动装置。

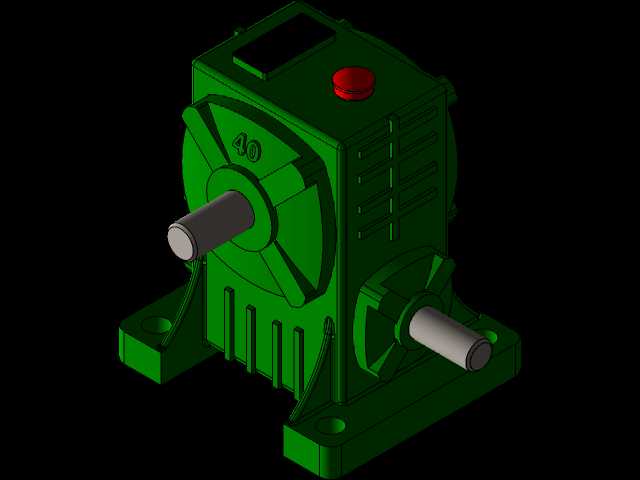

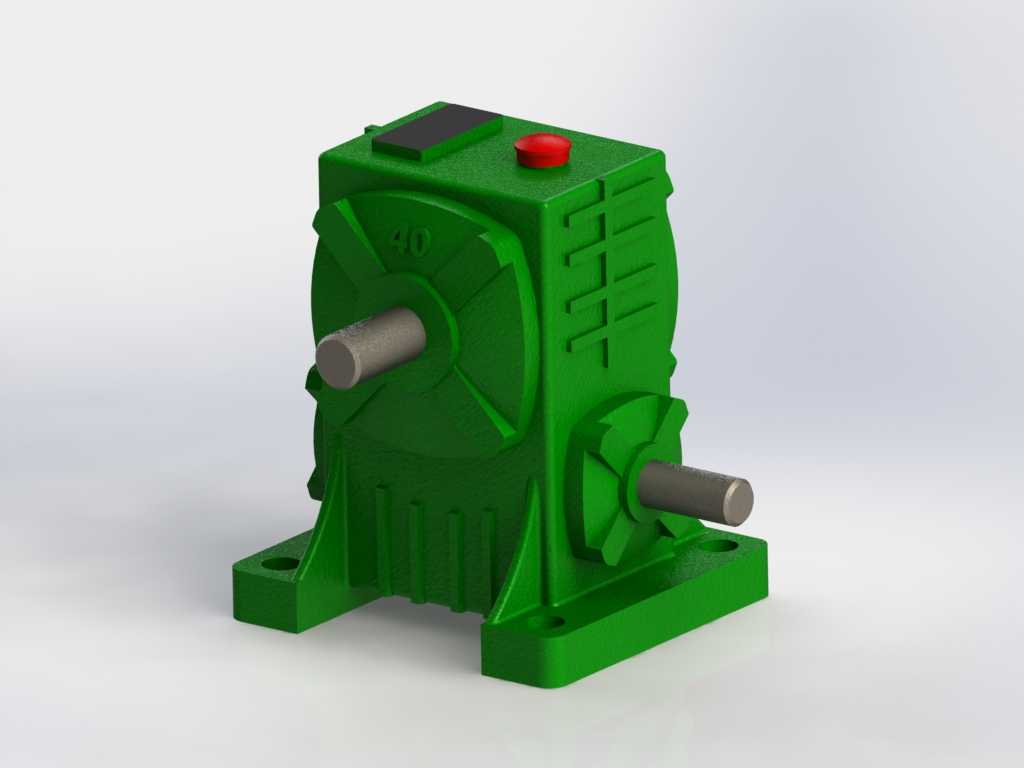

  外形结构上,箱体为铸铁风格的整体式壳体,外部布置有多条加强筋,既提高壳体刚性,也有助于散热。底部为一体式安装脚,脚面上开设安装孔,用于将减速箱固定在机架或设备底板上。输入端和输出端均伸出金属轴头,轴端保留键连接区域,可通过联轴器、链轮、带轮或齿轮与外部机构连接。箱体顶部设置有透气或注油相关结构,侧面及下部通常对应油位、放油和检修位置,这些细节在三维结构中均通过外形特征进行了表达。

  建模思路围绕真实装配关系展开:先以箱体为基准建立内腔与外形轮廓,再确定蜗杆轴、蜗轮轴的空间交错关系,保证两轴中心距与40型规格相匹配;随后布置端盖、轴承位、油封位、底座孔和顶部安装结构。蜗杆作为主动件,通常与高速电机相连;蜗轮安装在低速输出轴上,齿面与蜗杆螺旋齿啮合。设计时需要重点控制中心距、轴系平行与垂直关系、轴承支承跨距、箱体壁厚以及螺栓连接位置。若用于后续详细设计,还应在模型基础上补充齿面参数、轴承型号、润滑方式、公差配合和热平衡校核。

  安装边界方面,这类减速箱占用空间较小,底座承载面需要保持平整,避免脚面受力不均导致箱体变形。输入轴与电机轴连接时应控制同轴度,采用链轮或带轮传动时则要避免过大径向载荷直接作用在轴端。输出轴连接负载时应保证键配合可靠,联轴器不得强行敲装。设备布局中还要给顶部注油、侧面观察油位和底部放油留出操作空间,不能将箱体完全包封在狭窄机架内。由于蜗杆传动摩擦热较明显,长时间运行工况下应关注润滑油黏度、油量和壳体通风散热条件。

  整体来看,该三维结构完整呈现了WPA40蜗轮蜗杆减速箱的外部形态、轴系方向、底座安装、箱体加强和附属接口位置,适合用于设备布局校核、传动方案演示、机架干涉检查以及机械结构教学。对于设计人员而言,它不仅是一个外观模型,更可以作为小型减速传动选型与布置的参考基础:通过箱体轮廓确认安装空间,通过轴伸位置规划动力链路,再结合实际负载扭矩、输入转速、工作制和环境条件进一步完成型号校核。
