汽车发动机三拐曲轴结构设计

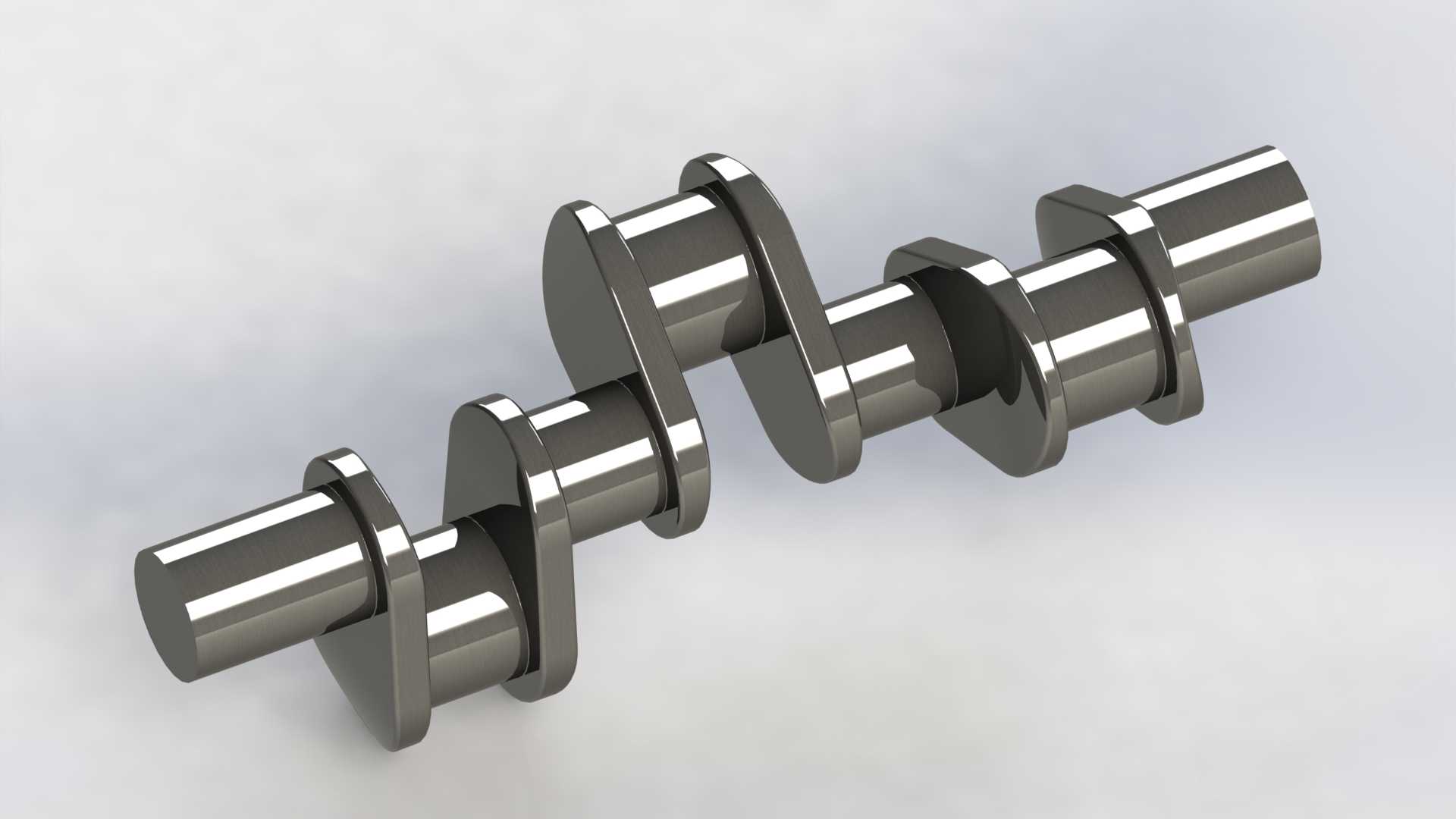

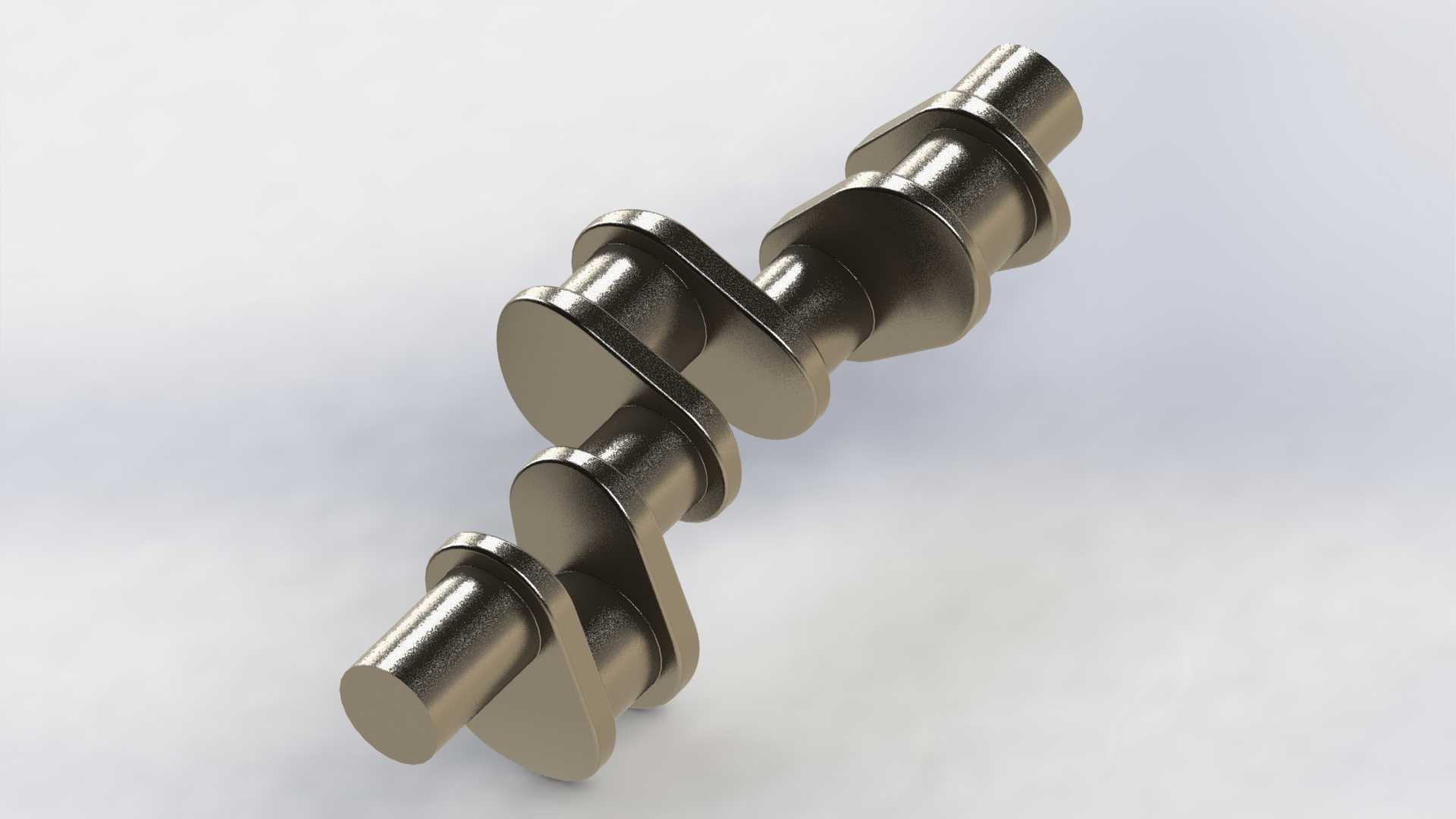

　　曲轴是往复式内燃机中将活塞往复运动转化为旋转输出的核心承载件，本模型对应三缸发动机常用的三曲拐整体式曲轴结构，整体采用全支承布局思路，曲拐沿轴向按120°相位角交错布置，可抵消三缸机一阶往复惯性力矩，降低整机振动水平。

　　从实际装机场景来看，这类曲轴多用于小排量乘用车三缸汽油机、小型农用柴油机、工程机械辅助动力单元以及固定式发电机组动力端。曲轴工作时，连杆大头依次作用在各连杆轴颈上，爆发压力经连杆转化为曲柄销处的交变载荷，再通过曲柄臂传递到主轴颈，最终由缸体主轴承座支承并向外输出转矩。

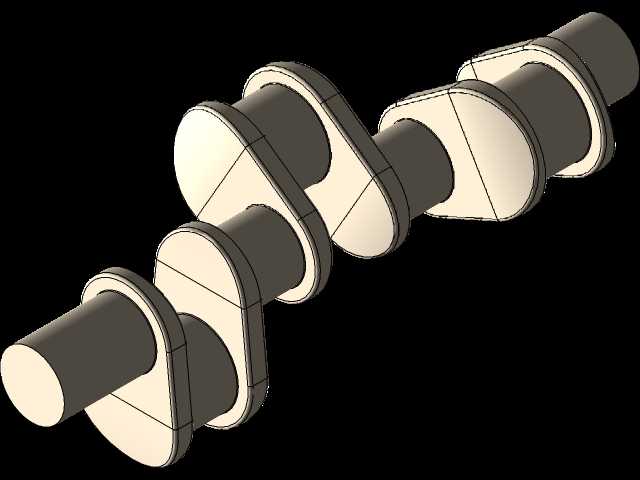

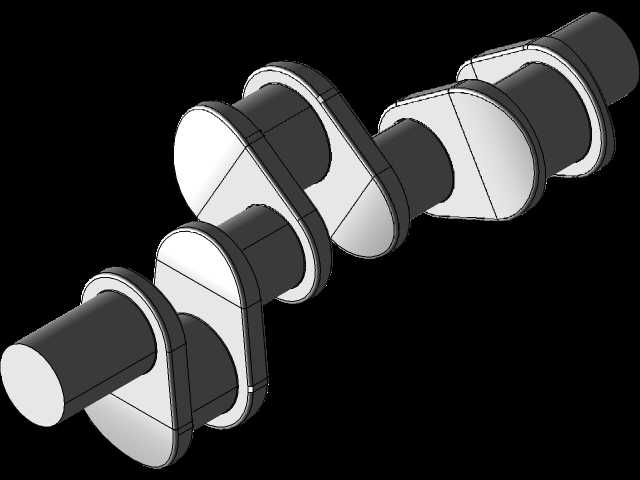

　　结构设计上，模型沿轴向依次布置前端轴头、若干主轴颈、连杆轴颈、曲柄臂以及后端法兰。前端轴头用于安装正时齿轮、皮带轮、扭转减振器，轴颈处预留键槽或油封配合面；后端法兰带螺栓孔，用于连接飞轮，端面设置回油螺纹或油封安装位，防止机油窜入离合器腔。每一个曲拐由两侧主轴颈、中间连杆轴颈和连接二者的两块曲柄臂构成，曲柄臂多做成扇形或椭圆形配重结构，部分机型在臂上集成平衡重，用来平衡曲柄销、连杆大头旋转质量产生的离心惯性力，减轻主轴承载荷。

　　建模过程中需重点控制几处配合边界：主轴颈与轴瓦采用间隙配合，表面粗糙度要求高，轴颈交接处必须加工沉割圆角，避免应力集中导致疲劳断裂；连杆轴颈相对主轴颈存在偏心距，偏心距的两倍即为发动机行程，是决定排量的关键参数；轴向各轴颈长度需与缸体宽度、主轴承盖厚度、止推片位置匹配，保证曲轴轴向窜动量在设计范围内。油道设计同样关键，通常从主轴颈表面斜向钻通至连杆轴颈，形成压力润滑油路，建模时需保证油孔相交处圆滑过渡，避免交叉孔毛刺引发应力集中。

　　外形尺寸方面，曲轴总长受缸体轴向长度约束，前端伸出长度要满足正时罩壳、皮带轮安装空间，后端法兰尺寸需匹配飞轮定位止口与启动齿圈内径。主轴颈直径一般大于连杆轴颈，以提升支承刚度；曲柄臂厚度需兼顾扭转刚度与配重质量，过薄会导致扭振固有频率下降，过厚则增加整机长度与重量。安装时曲轴以主轴颈为基准落入缸体主轴承座，装入轴瓦后扣合主轴承盖，按规定力矩分次拧紧，再通过止推轴承限制轴向位移，装配后需手动盘车确认转动无卡滞、各缸活塞运动无干涉。

　　在三维结构校验阶段，需要重点做运动干涉检查：曲柄臂回转范围内不得与缸体曲轴箱内壁、连杆大头、机油泵驱动件发生碰撞；平衡重外圆回转轨迹要预留足够安全间隙。同时要校核曲轴的弯曲刚度与扭转刚度，确认各主轴颈载荷分布均匀，避免某一道主轴承偏磨。该模型完整还原了曲拐相位、轴颈阶梯、配重轮廓、法兰孔系等细节，可直接用于动力总成布置校核、运动仿真、有限元分析前处理以及教学演示，帮助设计人员理解内燃机核心运动件的结构逻辑与装配关系。
