带锥尖定位的进给压紧螺杆结构

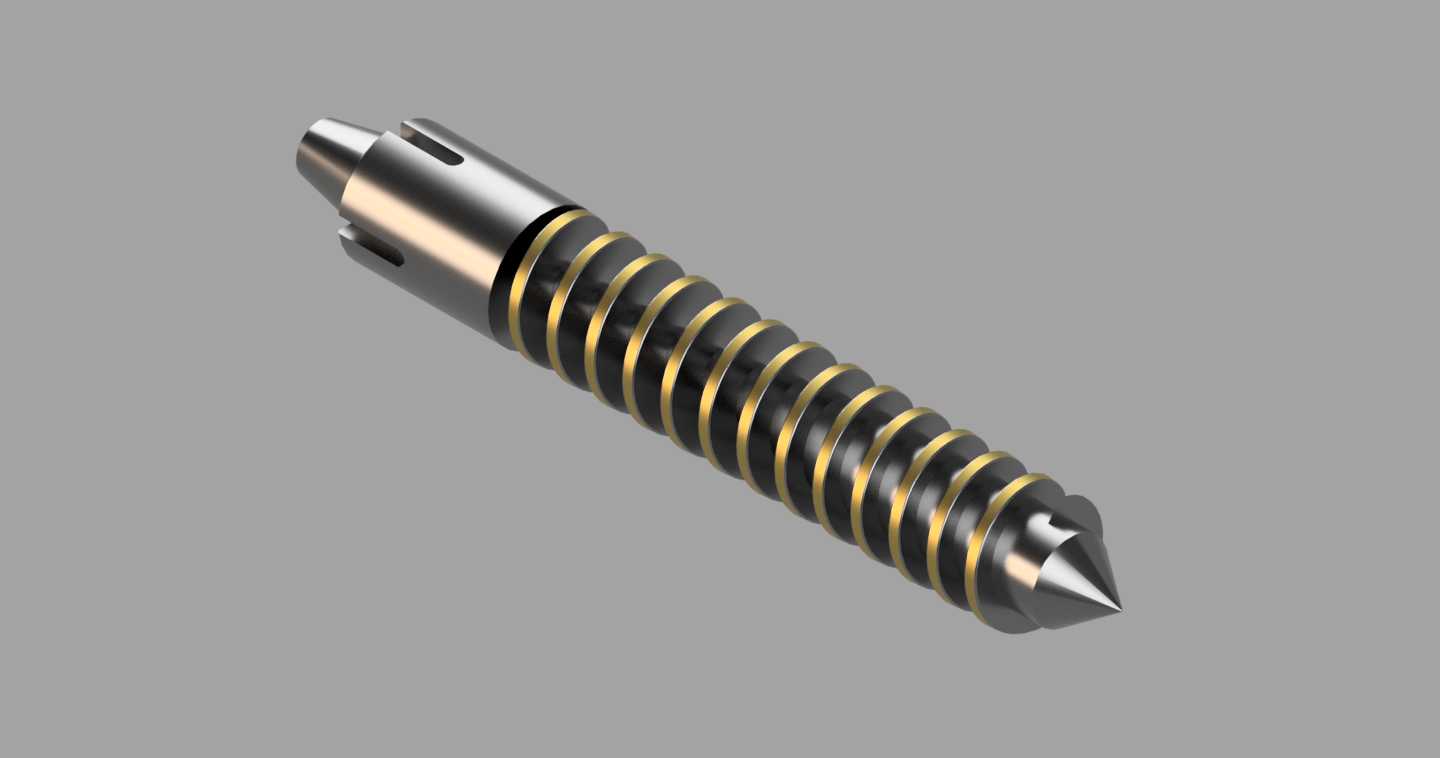

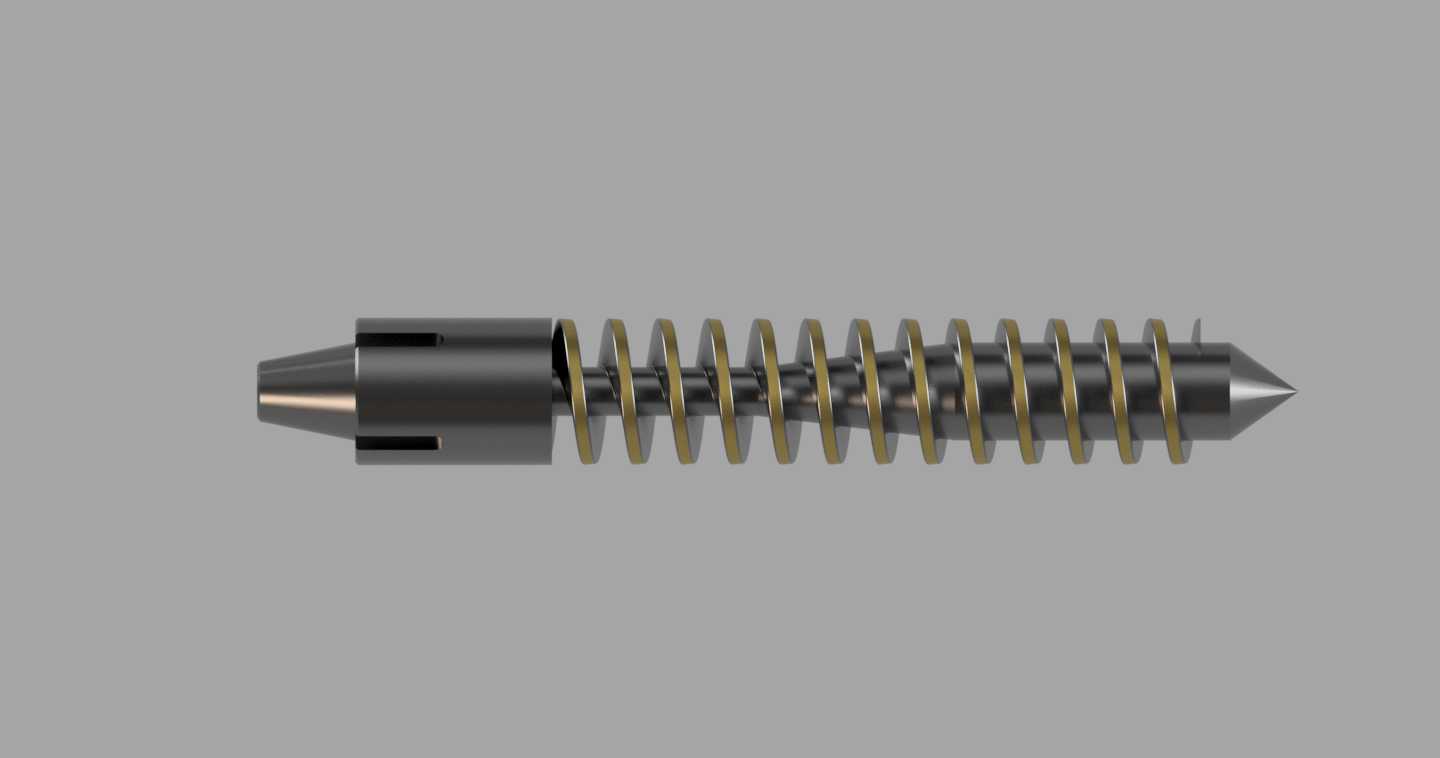

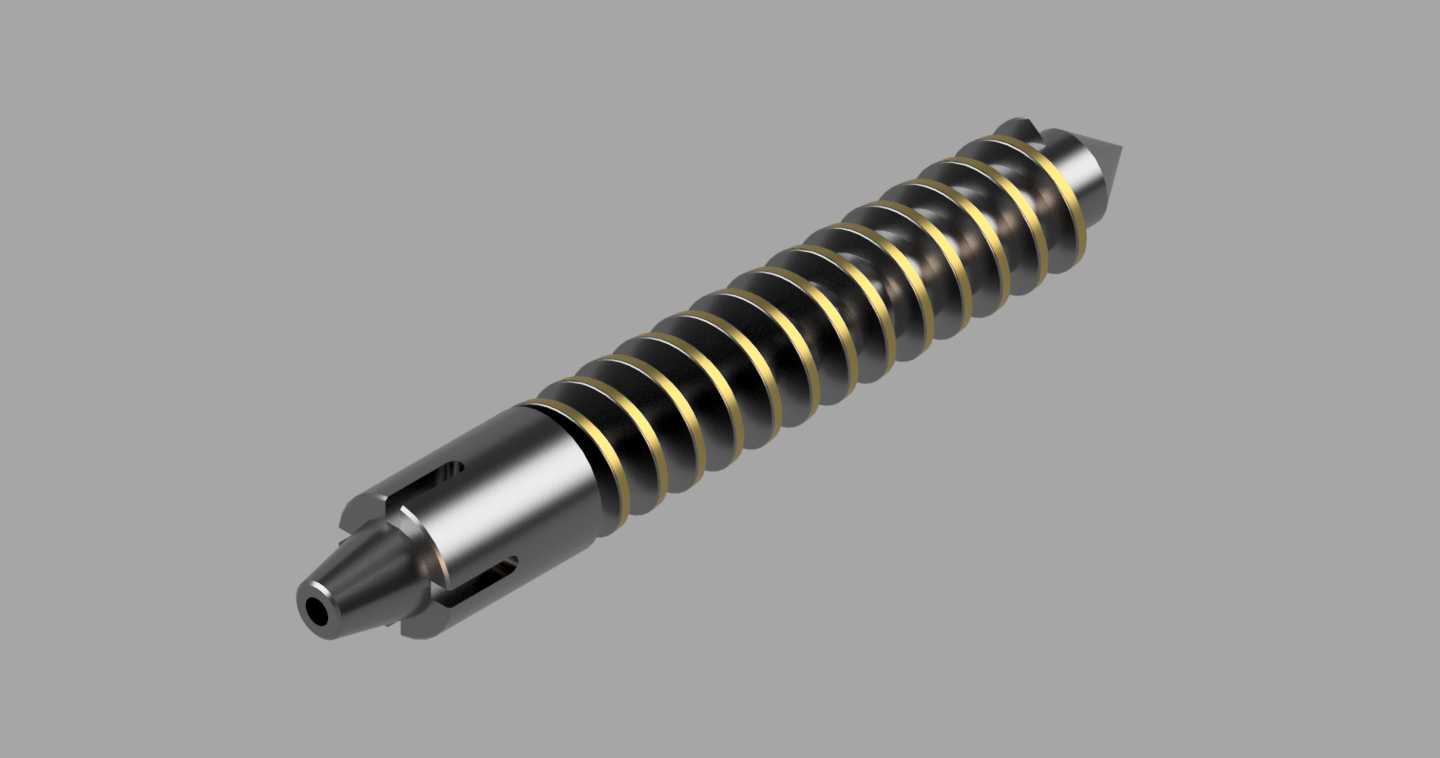

　　在工装夹具、小型进给模组以及需要轴向预紧的机械结构里，这类带锥尖的压紧螺杆承担着把旋转输入转化为稳定轴向顶紧力的作用。它不是普通外六角紧固件，杆身连续的大螺距螺纹负责快速进给，端部锥尖用于抵靠工件或定位孔，上端的开槽与侧部扁位则为扳手、销钉或手动旋钮提供扭矩传递界面，整套结构围绕“快速旋入—到位顶紧—保持预压”的动作逻辑展开。

　　从实际使用场景看，这类螺杆常见于夹具压块、试验台调节机构、小型压合装置以及需要反复调整行程的工位。操作人员转动上端时，螺纹副沿轴向推进，锥尖先接触被压表面；锥面结构能够在小范围内自动找正，降低端面轻微偏斜带来的侧向分力。当需要较大压紧力时，可借助上端槽口插入加力杆，或利用杆身上部的扁位配合开口扳手锁紧，避免仅靠手指拧紧造成预紧不足。

　　杆身螺纹采用连续环绕的梯形或近似矩形截面思路，牙型厚度较大，承载方向明确。与普通三角螺纹相比，这种螺纹更强调传动效率和耐磨性，旋合过程中行程变化直观，适合需要频繁调节的场合。螺纹中径、螺距与杆体长度之间需要匹配：螺距过大虽能提高进给速度，但自锁性下降；螺距过小则调节圈数增加，操作效率降低。设计时通常根据所需顶出行程、操作空间和期望预紧力选取，保证在常用调节范围内螺纹仍有足够啮合圈数，避免末端几牙单独受力。

　　上端结构兼顾驱动与限位。开槽可承受一字工具扭矩，侧部平面则能防止配套旋钮或手柄相对转动；若与定制手轮装配，可在扁位处加装紧定螺钉，使手轮与螺杆同步旋转。顶端圆柱面与安装座孔形成回转支承，工作时螺杆在孔内旋转并轴向移动，因此安装座需要同时考虑导向长度和避让空间。导向段过短会使螺杆在顶紧时出现摆动，过长则增加摩擦和装配难度；一般让支承段覆盖上端受力区，并在端面保留润滑或容屑空间。

　　锥尖部分是功能实现的关键。尖端并非用于钻削，而是为了在工件表面定位坑、V型槽或小孔中形成稳定接触点。锥角大小影响接触压强和对中能力：锥角较尖时对中敏感，但接触应力高，不适合硬度较低的工件；锥角较钝时承载面积增大，定位敏感性下降。模型中锥尖与螺纹末端平滑过渡，可减少应力集中，避免在反复压紧和松开过程中于根部产生疲劳裂纹。

　　外形尺寸方面，需重点控制螺杆总长、螺纹有效长度、锥尖长度、上端驱动部直径以及扁位宽度。安装边界上，轴向空间要容纳螺杆完全退回状态和最大伸出状态，径向空间则要预留手轮或扳手转动范围。若螺杆穿过安装板，板上螺纹孔或配套螺母的轴线应与被顶紧面垂直，误差过大时会使锥尖单侧接触，造成工件滑移。对于需要防松的工位，可在螺纹副处增加锁紧螺母，或在支承座侧面设置紧定螺钉，调节到位后固定螺杆位置。

　　建模时应保证螺纹牙型沿螺旋线连续分布，锥面与杆身同轴，上端槽口对称，扁位平面与轴线平行。用于工程出图时，还需标注螺纹规格、锥尖角度、关键段直径及表面热处理要求；用于运动分析时，则可将螺纹副简化为旋转与直线位移关系，重点检查极限行程下是否与夹具体、工件或防护罩发生干涉。整套零件结构紧凑、动作直接，既能作为压紧元件使用，也可作为小型进给机构中的调节螺杆，在需要可靠顶紧和重复定位的机械装置中具有较强实用性。
