这套立式转轴支承结构常见于脚踏操纵机构、小型冲压设备踏板单元、纺织机械脚踏连杆系统以及轻工装配工位的人力输入部位,核心作用是把踏板绕固定轴线的摆动转化为稳定、低摩擦的回转支承,同时承受踏板踩踏过程中产生的径向载荷与少量倾覆力矩。实际车间调试时,踏板端操作人员反复施力,轴系若没有可靠支承,很容易出现轴杆偏摆、衬套偏磨、底座螺栓松动等问题,因此该组件在结构布置上优先保证安装刚性与回转同轴度。

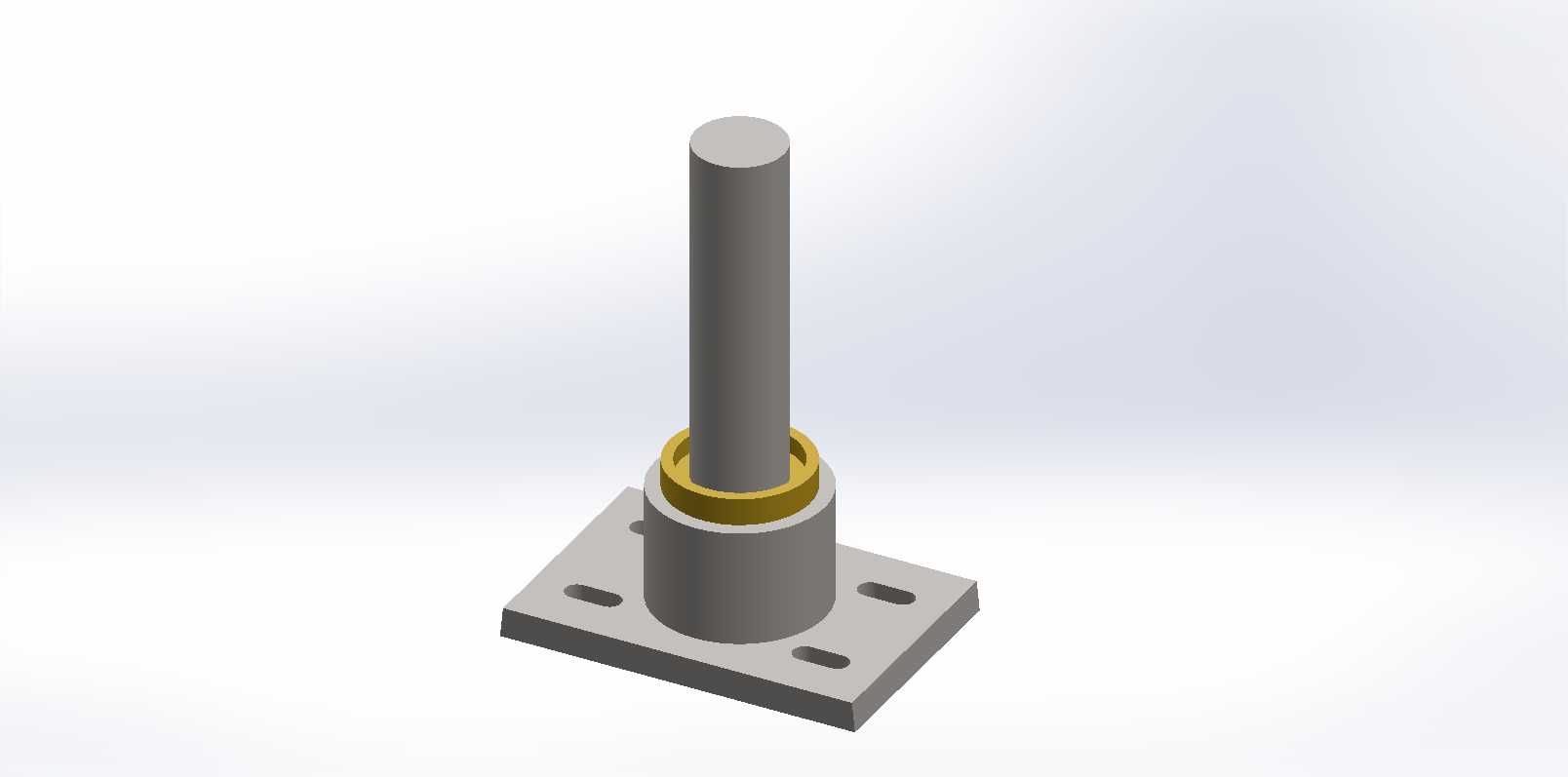

从结构组成看,组件由方形法兰安装底板、直立圆筒轴承座、黄色耐磨衬套以及贯穿座孔的长轴杆构成。底板四角开设长圆形安装孔,这类孔位并非随意布置:长圆孔允许装配时沿孔长方向微调支座位置,补偿机架焊接或钣金折弯带来的孔位偏差,现场安装时不必对底座孔进行二次扩孔,降低装配修配工作量。圆筒座体与底板之间采用一体式过渡连接,座体外径明显大于轴杆直径,使支承跨距落在合理区间,轴杆伸出座体上端较长,用于外接踏板摇臂或联动杠杆;衬套嵌装在座体上端孔口位置,形成轴杆与座体之间的滑动摩擦副。
选用衬套式滑动支承而非滚动轴承,在踏板这类低速、间歇摆动工况下更具工程合理性。脚踏动作转速极低,往往只是数十度范围内的往复摆动,滚动体在局部区域长期承受脉动载荷,反而容易出现滚道压痕;铜合金或含油复合材料衬套接触面大,能缓冲踏板突加的冲击载荷,运行噪声低,对粉尘、车间潮气的耐受能力也更强。衬套与座孔采用过渡配合压装,磨损后可单独拆换衬套,维护时不必整体更换支座,备件成本低。轴杆与衬套之间保留合理间隙,既保证摆动灵活,又抑制轴杆径向窜动;轴杆表面需具备较低粗糙度,减少衬套异常拉伤。
设计思路上,支座高度与轴杆伸出长度需要结合踏板杠杆比确定。踏板力经过杠杆放大后传递到执行端,轴杆轴线高度决定了踏板转动中心距地面的位置,直接影响操作人员脚踝施力角度。若轴线过高,踏板行程末端会出现脚跟悬空;轴线过低,则脚掌踩踏行程不足。方形底板提供宽大支撑面,螺栓紧固后底板与机架台面贴合,倾覆力矩通过底板接触面和螺栓共同承担,避免座体在反复踩踏中发生歪斜。圆筒座体壁厚在保证轻量化的同时留出足够刚度,座孔内可存储少量润滑脂,衬套端部设置的台阶能够阻挡润滑脂外溢并阻挡杂物进入摩擦面。
安装边界方面,底板外形呈矩形,四个长圆孔对称分布,孔距按标准机架安装面预留;建模时需关注底板厚度、座体中心高度、轴杆直径与伸出长度之间的比例关系。轴杆上端为光轴圆柱面,便于摇臂套入后通过横向销钉或顶丝固定;下端伸入座孔内部,形成足够的支承长度,防止悬臂端受力后轴杆在座口处形成过大边缘压强。装配体中各零件同轴度需要重点控制:座孔中心线应垂直于法兰底板安装面,若垂直度偏差过大,轴杆转动时会强迫衬套单侧接触,短期内即出现局部磨损亮带。
在三维建模过程中,可先按底板轮廓建立安装基准面,再以底板中心为原点拉伸圆筒座体,保证座体与底板结合处实体连续;衬套作为独立零件装配在座孔上端,内孔与轴杆建立同轴配合,轴杆下端面不直接承受轴向力,轴向定位依靠外部摇臂与挡圈完成。长圆孔采用拉伸切除并对称阵列,便于工程图中统一标注孔宽、孔长与孔中心距。整体结构没有复杂曲面,造型重点在于配合关系、安装孔可调性以及支承件的工艺合理性,适合作为脚踏操纵机构、人力机械输入单元和小型通用设备转轴支承的设计参考。
