V型四缸内燃机动力总成结构

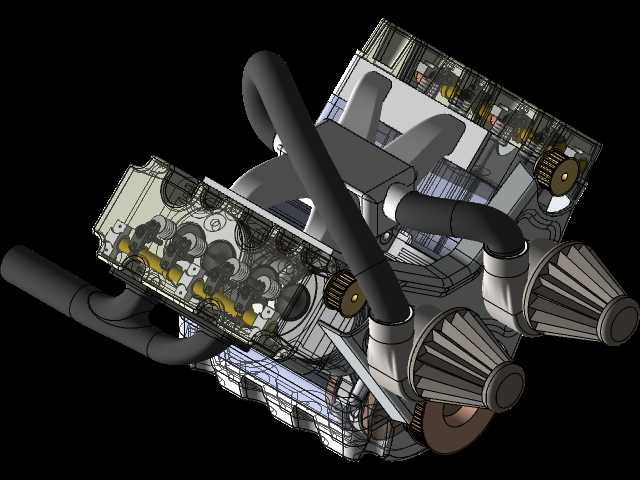

　　这套V型四缸内燃机三维结构完整呈现了车用动力核心的装配逻辑，在整车动力开发、教学演示与逆向结构分析场景中都有较高参考价值。模型采用透明化缸体表达手法，将内部曲轴、活塞、连杆与气门组件的空间位置关系直接暴露出来，便于工程师在方案评审阶段快速核对运动干涉与布局合理性。

　　从实际用途看，V4构型兼顾了直列四缸的平顺性与V型布局的紧凑性，两排气缸呈夹角布置，显著缩短了机体轴向长度，同时降低了整机高度，这对摩托车、小型全地形车以及部分紧凑型工业动力单元的舱体布置十分有利。相比直列机型，V4的一阶往复惯性力可通过缸间夹角与曲柄错角得到部分平衡，整机振动更小，高转速区间的运转品质更优。

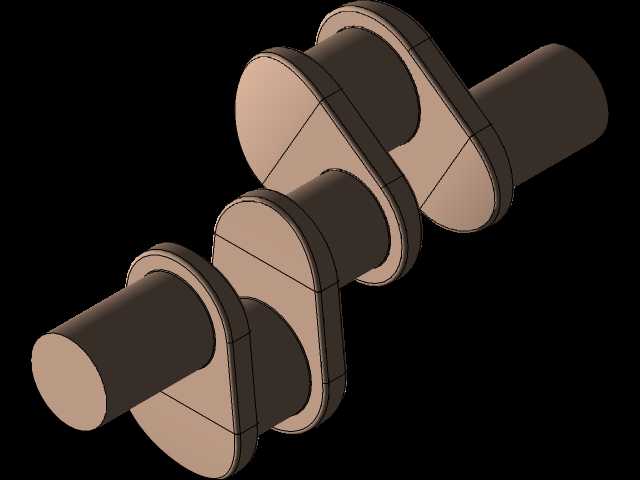

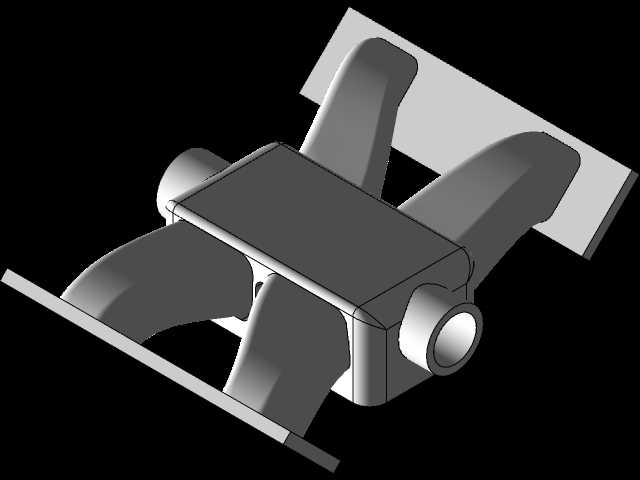

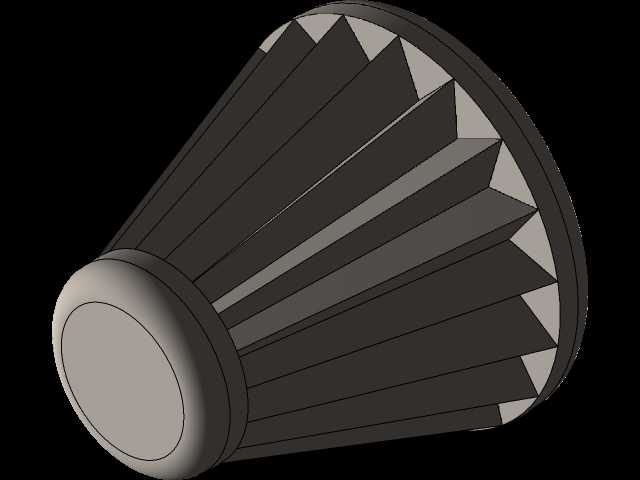

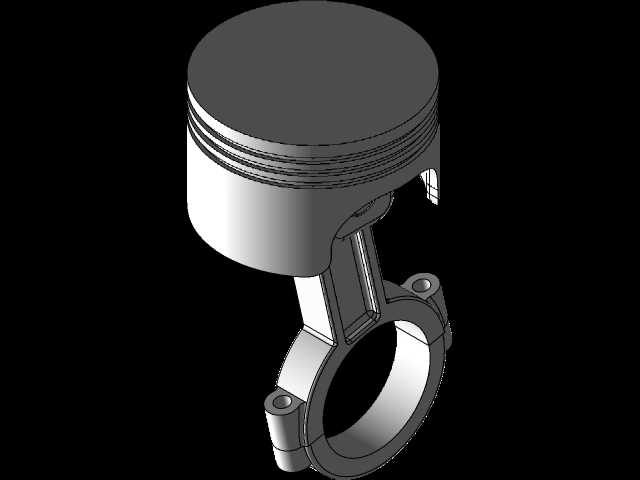

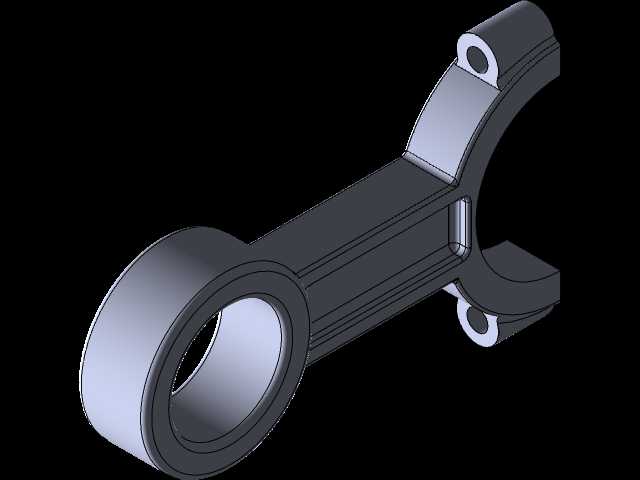

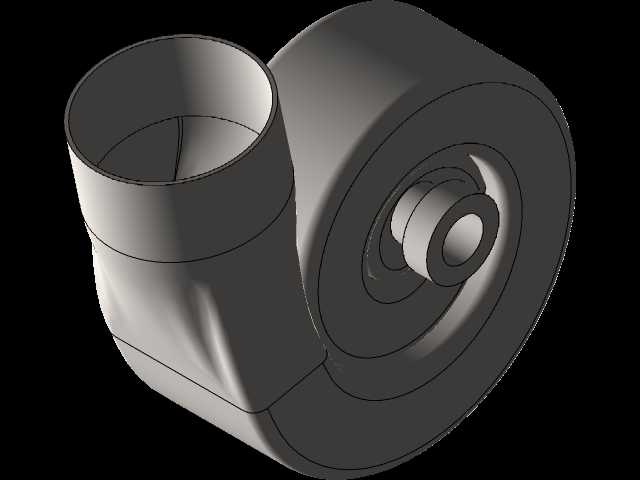

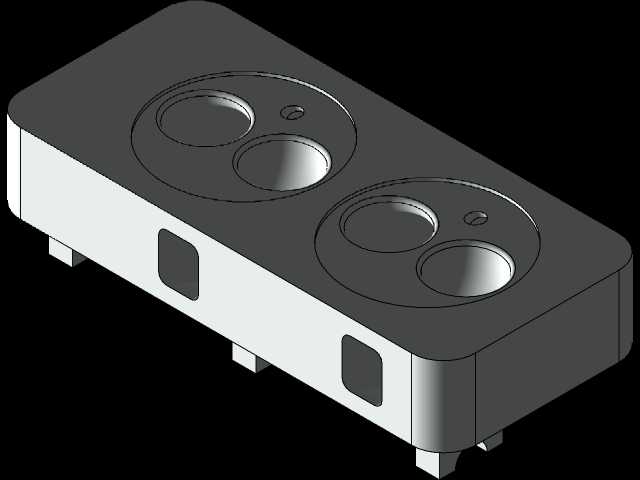

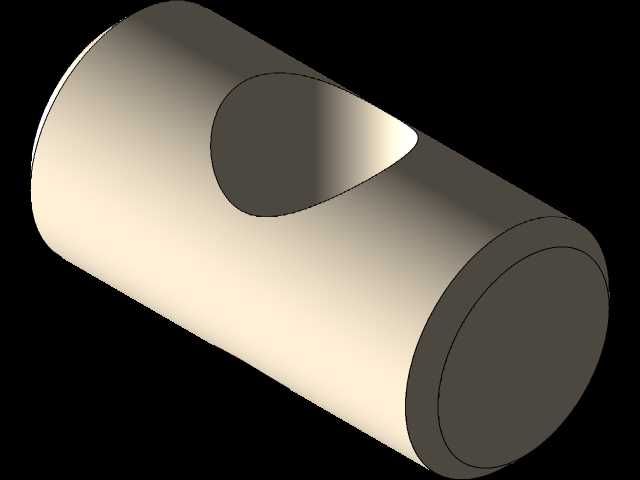

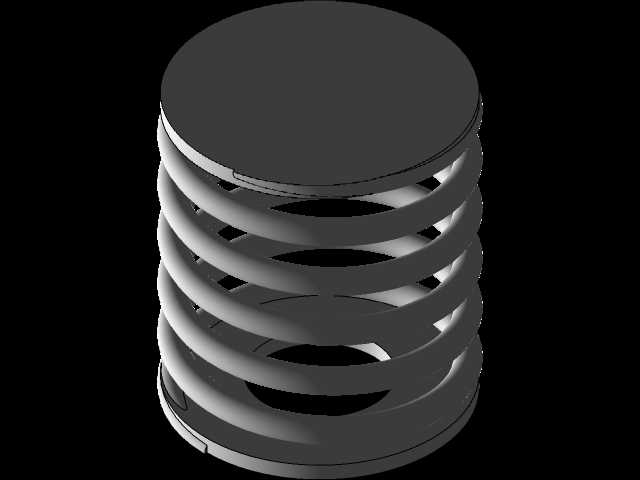

　　功能特性方面，模型覆盖了内燃机工作的核心子系统。曲柄连杆机构包含曲轴、四个活塞与对应连杆，活塞在气缸内做往复运动，通过连杆将燃气压力转化为曲轴旋转扭矩；配气机构保留了凸轮轴、气门、弹簧与摇臂类构件，透明缸盖部分可清晰看到进排气道与气门的排布，支撑对换气过程的结构理解；外部进排气管路沿V型夹角两侧走向，末端连接锥形消声或排气引射构件，管路弯折半径与接口方位均按实际装配关系搭建。

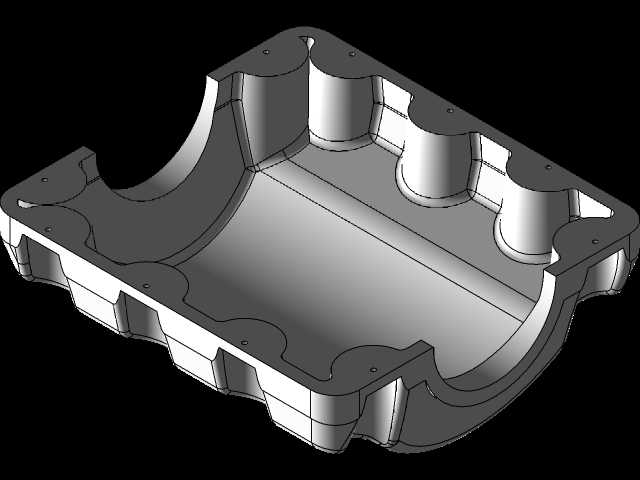

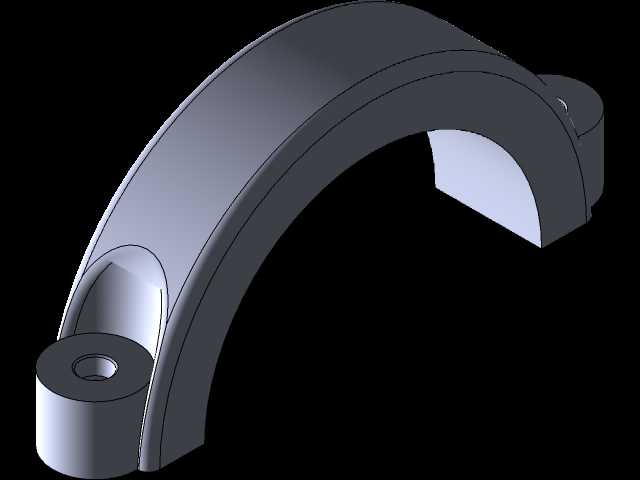

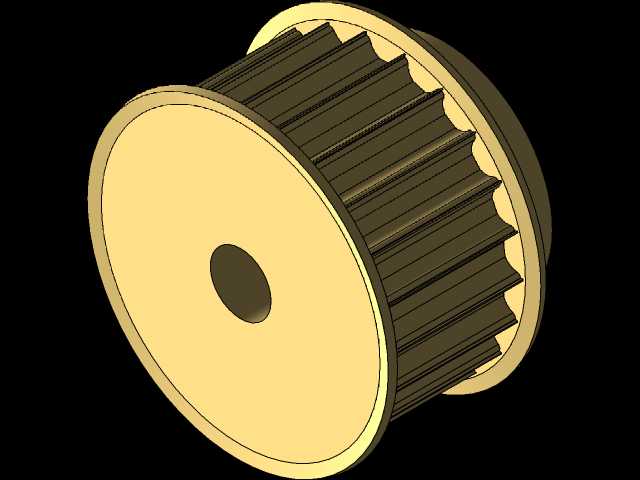

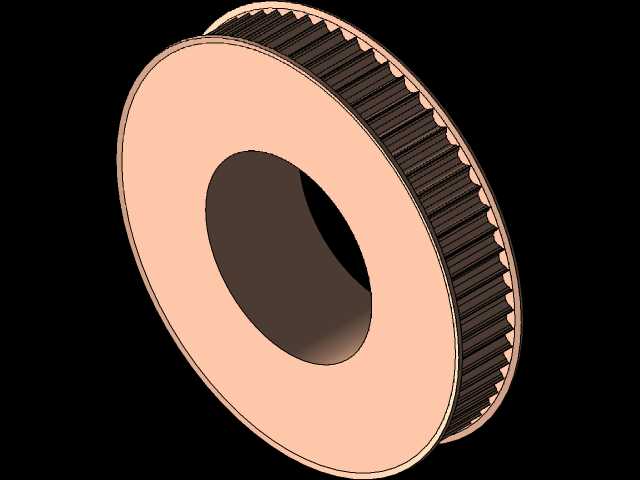

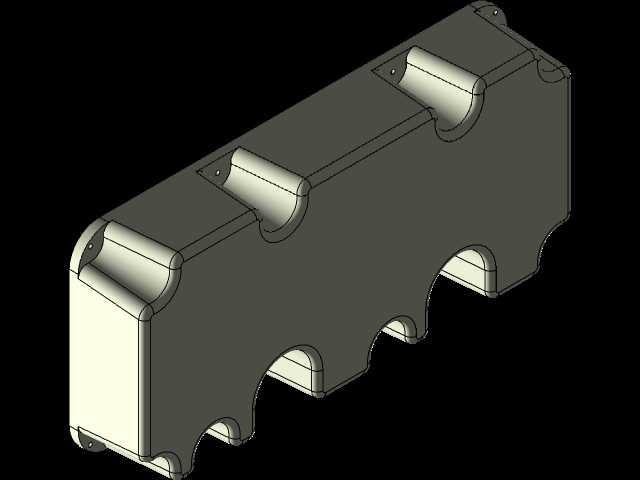

　　设计思路上，V型夹角的选取是整机布局的关键。夹角过小会导致两排气缸与进气系统空间拥挤，夹角过大则会增加机体宽度与曲轴跨度；本结构在缸盖、进气管与缸体之间留出了合理的装配与检修间隙，曲轴两端的锥齿轮类构件暗示了前端附件驱动或动力输出接口的布置方式。缸体采用箱体式承载结构，主轴承座沿曲轴轴线分布，为曲轴提供多点支撑，控制弯曲变形。

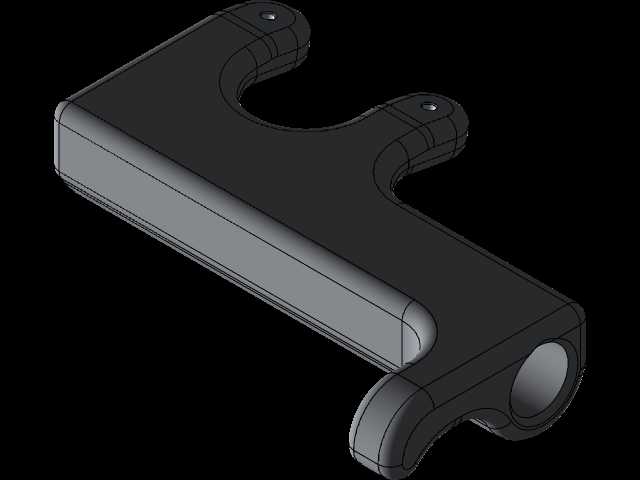

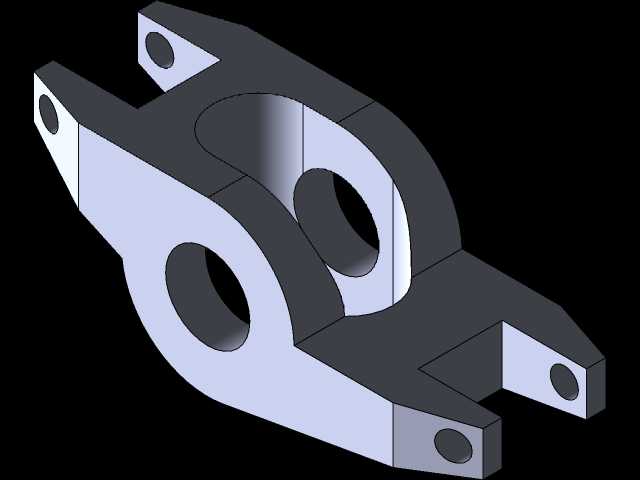

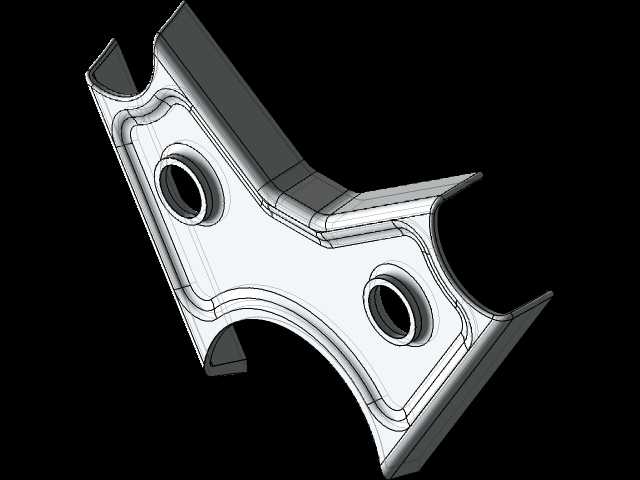

　　外形尺寸与安装边界层面，V4布局的轴向包络明显短于同排量直列四缸，整机轮廓在长度方向更具优势，但宽度方向因两排气缸外扩而增加，安装时需在舱体两侧预留缸盖、排气管及散热部件的空间。顶部进气管路向上隆起，决定了机罩最小高度；下部油底壳区域与曲轴输出端需预留离地间隙与连接法兰操作空间。悬置点通常布置在缸体两侧强化肋位，建模时可据此校核支撑刚度与振动传递路径。

　　对于结构设计人员，该模型可用于核对活塞行程与缸体高度的比例关系、连杆摆动空间、气门开启时与活塞顶部的避碰裕度，以及进排气管路与缸盖螺栓的装配工具空间。对选型人员而言，透明化表达有助于判断附件轮系、起动机与发电机等外围部件的加装可行性；对三维建模从业者，则可参考其分块建模方式——将缸体、缸盖、运动件与管路分别建立子装配，再通过约束完成总装，保证后期修改缸径、行程或夹角参数时能够快速重构。整体来看，这套结构把内燃机复杂的空间运动关系转化为可视的装配体，为动力总成的方案论证、教学讲解与结构优化提供了直观依据。
