船用柴油机连杆大端剖分装配结构

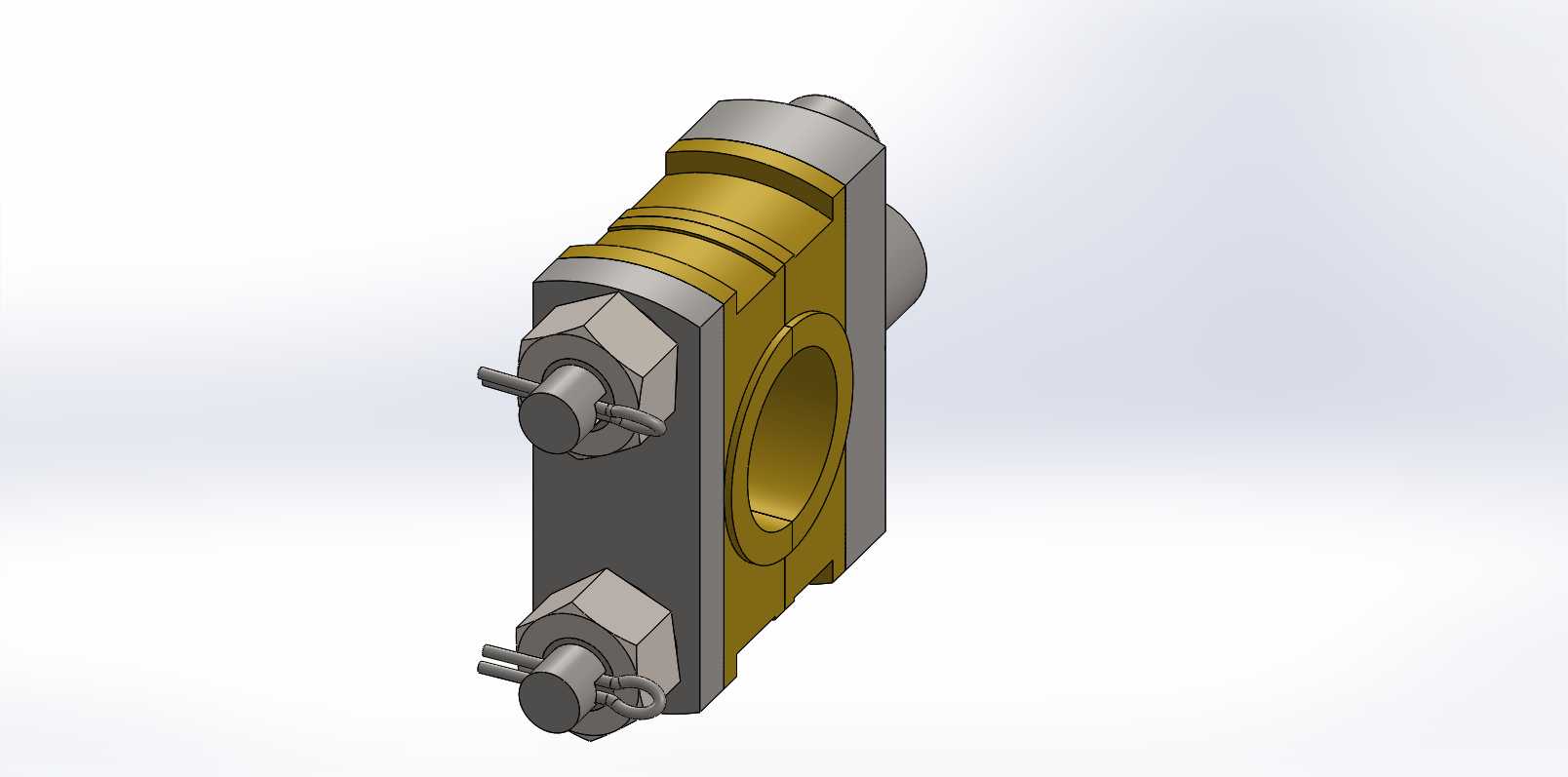

　　船用低速柴油机的连杆大端，是曲轴与活塞连杆组件之间传递爆发压力的核心铰接部位，整套三维结构完整还原了斜剖分杆身、大端盖、配对螺栓、锁紧开槽螺母、开口销以及轴瓦安装位的装配关系，在船舶主机大修、备件测绘、连杆组件强度校核以及装配工艺演练场景中都有很强的参考价值。不同于小型车用内燃机的平切口连杆，大缸径船用柴油机的连杆大端普遍采用斜剖分设计，核心原因是曲轴主轴颈与曲柄销尺寸随缸径大幅增加，若采用垂直于杆身的平切口，大端整体横向轮廓会超过气缸套内径，检修时无法将连杆连同大端盖从气缸孔中向上抽出。这套结构的剖分面与连杆杆身轴线呈明显夹角，既缩小了大端的横向外接尺寸，满足从气缸内吊出连杆的工艺要求，

　　也让剖分面承受的剪切载荷可以通过接合面的摩擦力与螺栓预紧力共同分担，降低连接螺栓的横向受力。从外形安装边界来看，大端本体为分体式铸钢件，主体轮廓围绕曲柄销的半圆轴孔成型，两侧延伸出带螺栓过孔的刚性凸台，凸台外侧加工出与螺母贴合的精加工端面；两根贯穿连接螺栓沿平行于剖分面的方向布置，螺栓尾部穿出大端盖后装配六角开槽螺母，螺母侧端开出径向销孔，穿过开口销后与螺栓杆部的销孔锁死，彻底避免柴油机长期高频振动下螺母出现回转松脱。大端内侧的半圆弧面为轴瓦安装定位面，建模时预留了轴瓦的壁厚间隙与周向定位槽，上下两片轴瓦装配后合围出完整的曲柄销回转孔，工作时在轴瓦与曲柄销之间建立压力润滑油膜，把活塞往复运动传递来的巨大推力转化为曲轴的旋转扭矩。

　　结构设计上，大端盖与杆身的剖分面采用了定位止口配合，保证二者在反复拆装后仍能精准复位，不会出现轴孔错位导致的轴瓦偏磨；连杆杆身朝向十字头侧的端面加工出小端连接的配合接口，侧面开设的润滑油孔通道可将曲轴系统的压力润滑油引导至连杆大小端的铰接点位，为十字头销和曲柄销同时提供润滑冷却。在实船运维场景中，当柴油机运行到规定大修周期，检修人员需要打开曲轴箱侧盖，盘车将对应缸的曲柄转到下止点位置，先松开开槽螺母、取出开口销，再拆下连接螺栓，将大端盖从曲轴箱检修口移出，之后才能把连杆组件从气缸侧向上吊出，检查轴瓦表面的合金层是否存在剥落、烧蚀、异常磨损，同时检测连杆大端孔的圆度、圆柱度以及螺栓的伸长量。这套三维结构把所有装配细节完整呈现，

　　既可以用于新设计阶段的干涉检查：验证大端在曲轴回转全过程中是否会与曲轴箱内壁、平衡块、缸套下沿发生运动碰撞，也可以用于装配工位的工艺指导，明确螺栓的穿入方向、螺母锁紧顺序、开口销的掰开固定方式，避免现场装配出现错装漏装。建模时对大端的壁厚过渡做了写实还原，在螺栓凸台与轴孔衔接的位置采用大圆角过渡，降低交变载荷下的应力集中，这也是船用大功率柴油机连杆应对长期交变爆发载荷的典型结构特征，整套结构没有多余的装饰特征，所有几何面都服务于承载、拆装、润滑与锁紧的实际工程需求。
