壁挂式带玻璃门15U19英寸机架机柜设计

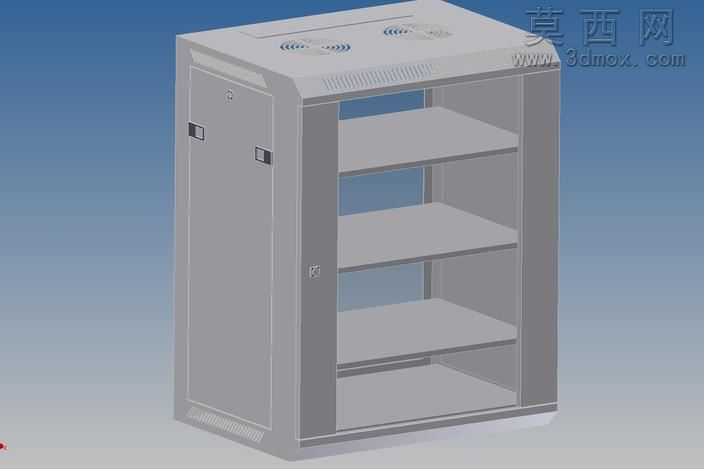

本作品为壁挂式带玻璃门15U 19英寸标准机架机柜，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循19英寸机架的工业安装标准，确保内部安装空间的尺寸精度符合通用IT设备、通讯设备的安装规范。模型整体采用钣金结构设计思路，主体框架由冷轧钢板折弯成型的立柱、侧围、顶板、底板拼接构成，建模时精准还原了钣金件的折弯圆角、工艺缺口、安装孔位等细节，顶板位置预留了散热通风孔结构，同时设计有走线过孔满足设备布线需求。机柜前门采用钢化玻璃门结构，建模时对玻璃材质做了半透明渲染处理，搭配金属门框与侧边锁具结构，既可以直观观察内部设备运行状态，也能实现设备的安全防护，门体与框架之间预留了合理的转动间隙，还原真实铰链安装的活动空间。内部设计有四层可调节安装层板，层板采用承重结构设计，建模时保留了层板与立柱连接的调节孔位，可根据安装设备的实际高度灵活调整层间距，适配不同尺寸的设备安装需求。机柜背部设计有壁挂安装固定结构，可直接固定于墙面完成安装，节省地面空间，适合小型机房、办公区域、弱电间等场景的设备部署。渲染阶段采用哑光金属材质模拟机柜钣金表面的喷塑效果，玻璃材质添加了轻微反光与折射属性，整体渲染效果真实还原工业机柜的质感，结构上兼顾了设备承载、通风散热、走线防护、便捷运维等多方面的实用需求，所有结构部件的建模精度均满足生产加工前的结构验证、安装模拟需求，可直接用于方案展示、结构校核、生产参考等场景。
