工业厂区电气线路布局规划设计方案

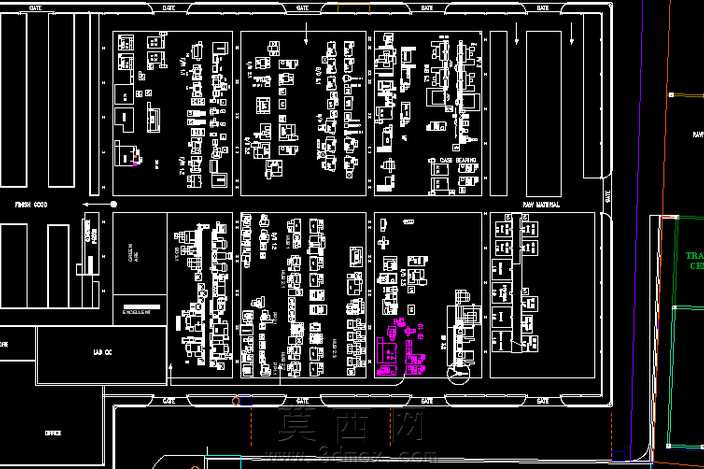

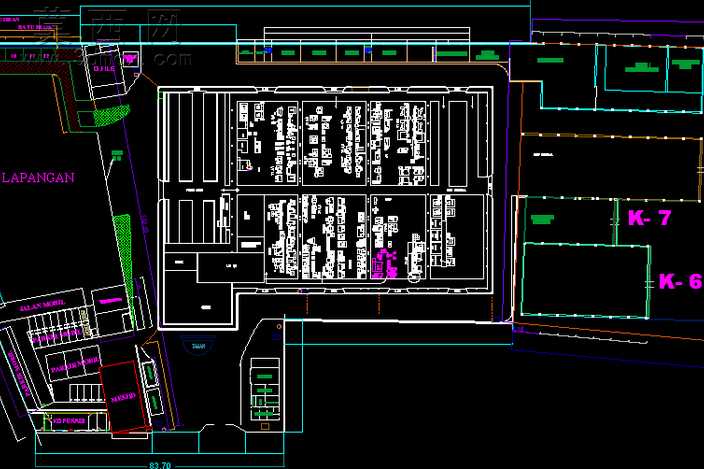

本设计为工业生产厂区的电气线路整体布局方案，依托三维建模技术完成全场景的线路走向与点位排布设计，建模过程中首先对厂区整体建筑轮廓、功能分区进行1:1比例还原，精准划定生产作业区、配套功能区、通道区域的边界范围，为线路排布提供准确的空间基底。建模阶段采用分层绘制逻辑，将强电线路、弱电控制线路、信号传输线路分别设置独立图层，不同类型线路采用差异化色彩标识，清晰区分各类管线的走向与覆盖范围，避免不同功能线路出现交叉干扰问题。设计过程中充分结合厂区生产设备的排布位置，精准匹配每台生产设备的供电点位、信号接入点位，确保线路走向最短、弯折最少，降低线路材料损耗的同时减少信号衰减与供电损耗。针对厂区内的特殊区域，如重型设备通行通道、易燃易爆物料存放区域，线路排布特意避开高荷载、高风险区域，采用绕行或防护预埋的设计方式，提升线路运行的安全性与长期稳定性。材质设置上，根据不同线路的防护等级、敷设方式匹配对应的外观材质，明敷线路采用硬质防护套管材质表现，暗埋线路采用隐蔽式标识呈现，清晰展现不同敷设方式的线路分布。整体布局严格遵循工业电气设计规范，合理预留线路扩容空间，兼顾后期厂区设备调整、产能升级的线路扩展需求，同时对线路的检修通道、接驳点位进行同步规划，确保后期运维作业能够便捷开展，整体方案兼顾实用性、安全性与可扩展性，能够为厂区电气系统施工提供精准直观的三维参考依据，有效减少现场施工的管线冲突问题，提升电气系统施工的效率与准确性。
