径向曲面叶片离心式叶轮三维设计

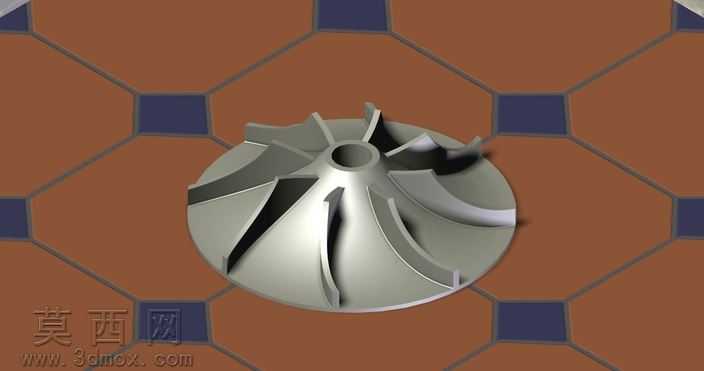

本作品为径向曲面叶片离心式叶轮的三维参数化设计成果，建模阶段依托三维设计软件完成全参数化特征构建，首先以旋转凸台特征生成叶轮的中心轮毂基体，精准控制轮毂中心安装孔的孔径、孔深与同轴度公差，保证后续与传动轴装配的适配性。叶片部分采用曲面放样与加厚特征组合生成，先绘制叶片进口端与出口端的截面轮廓线，通过引导线控制叶片的空间扭曲弧度，匹配离心式流体机械的流体动力学设计要求，每片叶片的前缘做圆角过渡处理，降低流体入口冲击损失，叶片尾缘做等厚收边处理，减少流体出口尾迹涡流。建模过程中对所有叶片采用圆周阵列特征生成，严格保证阵列角度均分、叶片与轮毂结合面完全贴合无间隙，避免后续仿真或加工出现几何错误。渲染阶段赋予模型哑光金属材质，模拟铸铝或不锈钢叶轮的真实表面质感，调整环境光与反射参数，清晰呈现叶片曲面的流畅弧度与轮毂的规整结构，背景采用棕蓝拼接地砖场景突出金属零件的立体感。结构设计上，叶轮整体为单吸式径向结构，叶片数量经过流体效率优化，轮毂与叶片为一体化设计，既保证高速旋转下的结构强度，也减少分体装配带来的动平衡问题，中心安装孔预留键槽位置，可适配标准平键传动。设计思路围绕通用离心流体部件的实用需求展开，兼顾气动性能与结构工艺性，叶片曲面的曲率变化经过反复调整，既保证流体在流道内的顺畅流动，也兼顾铣削加工的走刀可行性，避免出现过小内圆角或负角度曲面导致加工难度提升，整体模型几何特征完整，无破面、无重叠特征，可直接用于后续的流体仿真分析、结构强度校核以及数控加工编程使用。
