平衡机核心总成机械臂结构设计

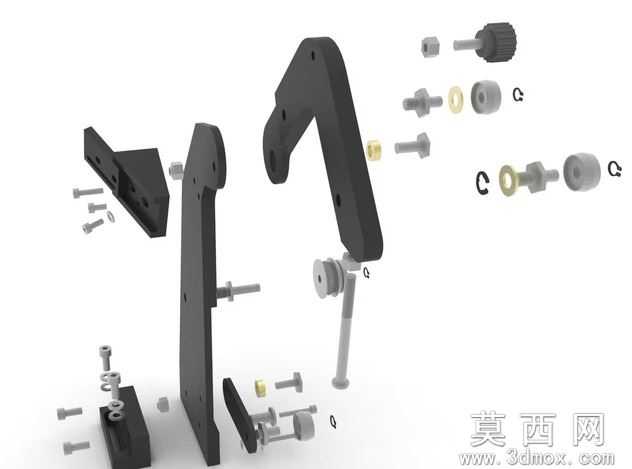

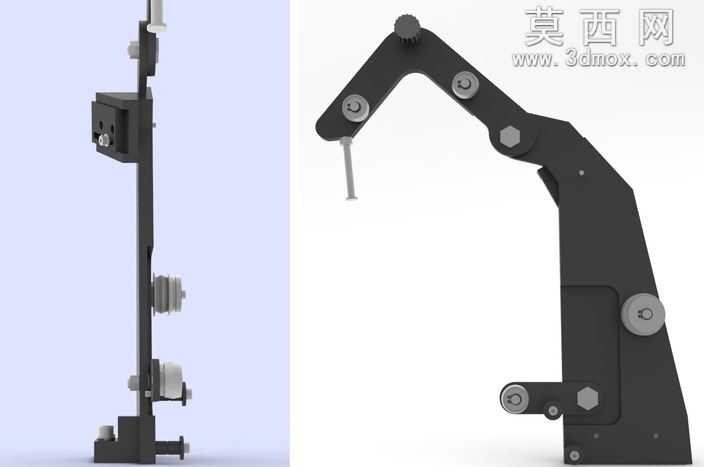

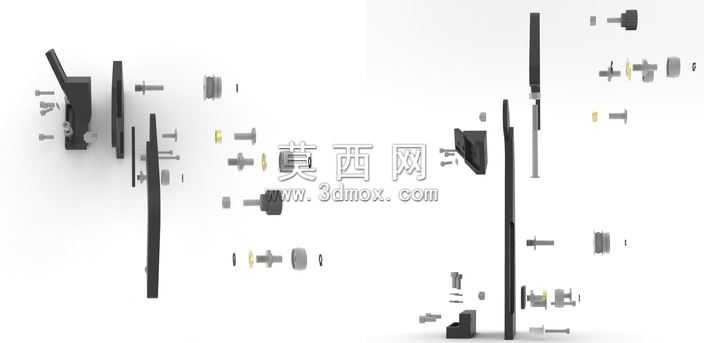

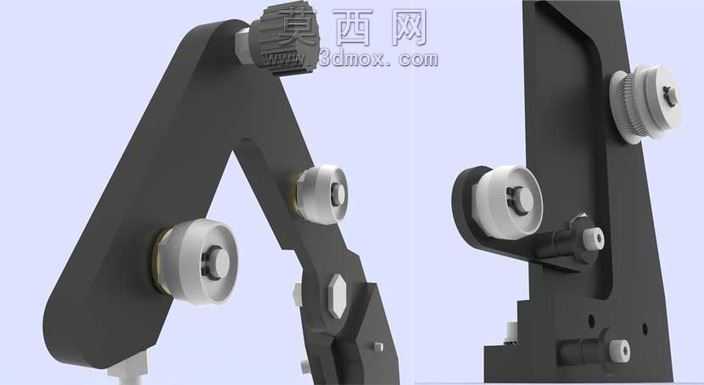

本作品为平衡机配套的核心总成机械臂三维建模成果，建模过程严格遵循实物逆向测绘的尺寸基准，以0.005毫米的公差要求控制各零件的配合精度，完整还原机械臂的全部装配逻辑与运动特性。建模阶段优先搭建整体装配骨架，先确定机械臂竖直安装基座的定位基准，再依次划分各段臂体的铰接转动副位置，确保每一处旋转轴的同轴度误差控制在设计允许范围内，所有臂段的连接孔位、紧固件安装槽都完全匹配实物的装配关系。材质与渲染环节针对不同构件做了区分设置：臂体主体结构采用哑光黑色硬质合金材质，还原工业机械构件的磨砂金属质感，表面做了细微的切削纹理处理，模拟实际零件的机加工痕迹；铰接位置的紧固螺栓、转轴零件采用亮面金属材质，突出紧固件的金属光泽与精密加工特征；末端执行端的接触部件做了哑光浅灰材质处理，区分功能部件与主体结构的视觉差异，渲染时采用侧方柔光打光，清晰呈现臂体的弯折轮廓、各铰接点的结构层次，同时保留零件边缘的倒角、沉孔等细节特征，让整体渲染效果贴近真实工业设备的视觉观感。结构设计上，该机械臂采用多段铰接式弯折构型，从竖直安装基座出发，通过多组带锁紧结构的旋转副连接各段臂体，每处铰接点都设置了六角锁紧螺栓与定位轴套，既可以实现臂体在工作平面内的多角度弯折调整，又能在调整到位后通过锁紧结构固定姿态，保证作业过程中的结构稳定性；基座部分集成了多组导向轮与安装定位结构，可适配平衡机的竖直安装导轨，实现整体臂体的上下位置调整，末端的作业端头采用细杆式构型，可精准对接涡轮增压器的作业点位，满足平衡机对涡轮增压器部件的检测、调整作业需求。整个建模过程完整复现了机械臂从紧固件到臂体主体的全部零件，螺丝、螺栓、垫片等细小标准件都按照实际测绘尺寸逐一建模，没有省略任何装配细节，完整呈现该机械臂的装配关系与运动逻辑，可直接用于结构验证、作业仿真以及后续的加工参考。
