移动式臭氧发生箱体集成结构设计

　　这套三维结构围绕小型移动式臭氧发生装置展开，整体采用带脚轮的封闭箱体承载全部发生、送风、电控与管路部件，适用于车间局部空气消杀、仓储异味降解、水处理前置曝气、食品加工区域空间净化等需要灵活转移作业点位的场景。设备并非固定安装的大型机组，而是把臭氧发生核心、气流通道、电气控制和防护外壳整合在一个可推行的箱体内，使用时可根据现场工况在不同房间或工位间移动，减少固定管路铺设和专用机房占用。

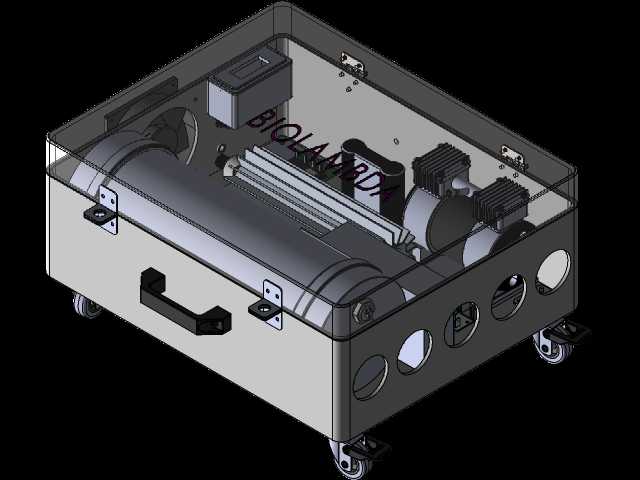

　　从布局上看，箱体下部承担主要承重，内部横向布置大直径筒体类部件，作为气流混合或发生腔体；周边配套散热结构、连接管路和动力元件，保证气体在腔体内有足够的停留与反应路径。箱体侧面开设多个圆形接口，这些开孔并非单纯装饰，而是用于进风、出风、检修观察或外部管路对接。设计时需要重点核对孔位与内部筒体、风机、接线空间的相对位置，避免外部软管接入后与脚轮、箱体折边或地面发生干涉。若用于空气处理，侧孔可连接导向风管，使臭氧输送到目标区域；若用于水处理工艺，则可通过接口将臭氧气流引至射流或曝气单元。

　　外壳采用半透明可视表达时，能够清晰看到内部模块的堆叠关系。实际制造中，箱体可选用耐腐蚀板材或工程塑料面板，兼顾轻量化与耐臭氧老化要求。箱盖通过铰链与下部箱体连接，开启后可对内部电源模块、发生组件和接线端子进行维护；箱体正面设置嵌入式拉手，配合底部四个脚轮形成短距离转运结构。脚轮选型不能只按整机重量估算，还要考虑箱内筒体偏置带来的轮压不均，建议在转向轮处保留足够承载裕度，并在需要长期定位的工况下增加制动结构，防止设备运行振动后移位。

　　散热设计是这类设备不能忽略的部分。箱体内可见多组带肋片的发热元件，它们与电控或发生功率部件关联，布置时应靠近通风路径，避免被筒体和线束遮挡形成热积聚。结构建模阶段需要把气流方向、元件温升和维护拆装顺序同时考虑：进风侧应保持通畅，出风侧避免直吹操作人员；功率元件与箱体壁面之间保留绝缘间隙；高压相关部件与金属壳体之间设置足够爬电距离。对于臭氧设备而言，密封与通风存在一定矛盾，箱体既要减少臭氧无组织泄漏，又要保证电气元件散热，因此通常采用分区思路，将电气散热通道与臭氧反应腔通道相对独立。

　　安装边界方面，该设备属于移动式整机，外部轮廓以箱体长宽高和脚轮最低离地高度为控制基准。布置现场时，不能仅按箱体静态外形预留位置，还要考虑箱盖向上开启的旋转空间、侧部风管插拔距离、脚轮转向半径以及人员拉手操作空间。箱体靠墙放置时，带散热孔和接口的一侧应留出维护距离；若多台设备并排使用，相邻箱体之间应避免热风回流。管路接口高度需要与现场软管或硬管走向匹配，过低会造成软管弯折拖地，过高则增加对接难度并影响搬运稳定性。

　　从结构建模角度看，该装置的价值在于把零散功能件落实为可装配、可检修、可移动的完整箱体。内部筒体的支撑座、铰链加强板、脚轮安装板、拉手固定位和侧面开孔补强都需要在三维环境中逐一校验。尤其是筒体横向跨距较长，支撑点不能只考虑外形贴合，还要承受运输冲击和运行振动；箱盖铰链附近应预留密封件安装面，使关闭后能够控制气体外逸；面板开孔边缘需考虑翻边、密封圈或接头螺母的装配空间。整体结构强调紧凑集成，但紧凑不等于简单堆叠，每个模块的位置都同时服务于气路走向、重心控制、散热维护和现场移动需求。
