双缸无油空气压缩机组结构设计

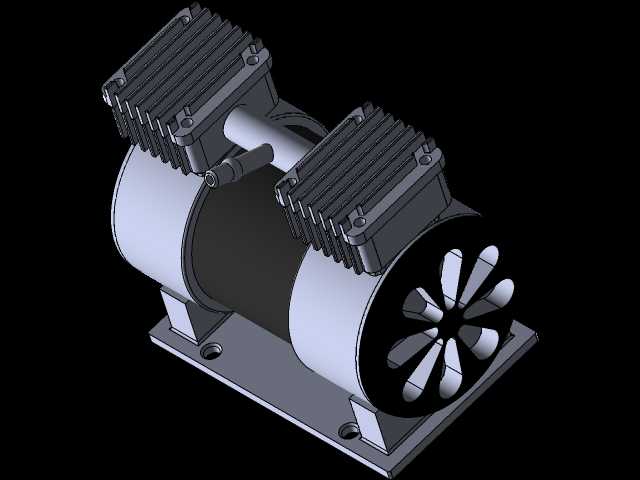

　　这套双缸无油空气压缩机组的三维结构，面向小型气源供给场景搭建，常见于牙科诊疗台配套供气、实验室分析仪器气源、小型气动工装驱动、便携喷涂设备以及教学实验台架等对压缩空气洁净度有要求的场合。整机采用卧式电机直连双缸对称布置的方案，核心驱动段为中部的卧式电动机，电机输出轴两端分别通过偏心曲柄连杆机构驱动两侧立式布置的压缩缸体，两个缸体错开相位布置，能够抵消单缸往复运动产生的一阶惯性力，相比单缸机型运行振动幅度明显降低，供气脉动也更小，输出压力的波动区间更平缓。

　　从结构细节来看，两个压缩缸顶部均集成了大面积鳍片式散热缸盖，鳍片沿气流方向平行排布，既可以借助电机端部风扇产生的轴向气流带走压缩过程产生的热量，也能通过自然对流扩大散热面积，无油润滑的活塞环工作温度对寿命影响极大，充足的散热面积能够避免缸内温度持续攀升导致密封件过早老化。电机输出轴的外伸端直接安装轴流风叶，风叶外侧设置镂空防护端盖，风叶随电机同步运转，产生的冷却气流一部分吹过电机外壳的散热筋带走电机定子热量，另一部分沿机组底座上方分流，扫过两侧缸体的散热鳍片，不需要额外配置独立冷却风机，简化了整机管路与电气接线。

　　整机底部采用一体式冲压成型安装底座，底座两端设置带沉孔的安装支脚，支脚处预留螺栓过孔，可直接通过地脚螺栓固定在设备机架或者移动小推车上，底座与电机、缸体的连接位置设置加强筋，承载缸体往复运动的交变载荷时不会出现底座翘曲变形。安装边界方面，整机长度方向以电机两端风叶与缸体外侧为极限尺寸，宽度方向以底座两侧支脚外缘为边界，高度方向从底座底面到缸盖顶部鳍片为最大高度，选型布置时需要在缸体散热鳍片周边预留至少五十毫米的通风间隙，避免周边设备遮挡冷却风道，底座安装孔的孔距按照标准小型空压机机架规格匹配，不需要额外加工转接板即可适配多数通用移动空压机架。

　　设计思路上，这套结构完全舍弃了传统有油空压机的曲轴箱油浴润滑结构，连杆与活塞的摩擦副采用自润滑材料，输出的压缩空气不含油雾，后端不需要额外配置高效油雾过滤器就能满足医疗、食品相关场景的气源要求，也避免了油雾堵塞精密气动元件微孔的问题。缸体与电机的连接法兰采用止口定位，装配时止口配合保证电机轴与曲柄机构的同轴度，降低运转时的偏心磨损，缸盖与缸体之间采用密封垫片锁紧，压缩腔的密封面均匀布置紧固螺钉，压紧力一致，不会出现局部漏气。进气消音腔集成在缸盖侧方，进气过程的气流经过扩容腔缓冲，降低吸气噪声，排气口汇总到共用的排气汇流排，最终通过单一输出接口连接后端储气罐或者用气管路，管路接口采用标准管螺纹，现场接管不需要特殊转接件。

　　日常维护层面，该结构没有机油加注与更换的需求，仅需要定期清理缸盖鳍片缝隙间堆积的灰尘，检查进风侧防护网是否堵塞，相比有油机型维护工作量大幅降低，非常适合分散布置、无人值守的小型供气点位。双缸交替做功的特性让机组在额定转速下的排气量比同缸径单缸机型提升接近一倍，同时负载扭矩更均匀，电机的电流波动更小，长时间连续运行时电机的温升控制更稳定。
