城市下水道自主清洁巡检概念机器人

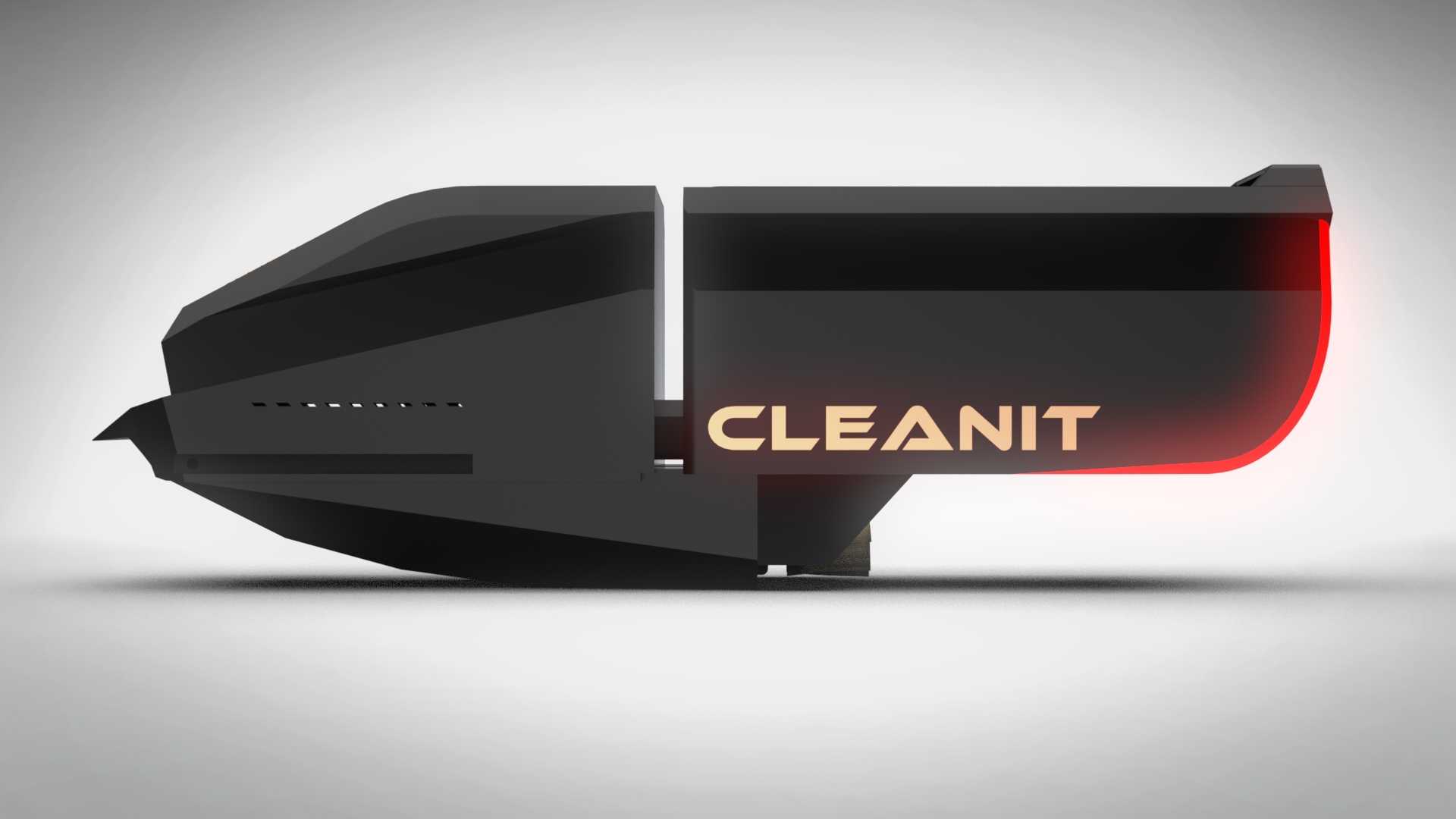

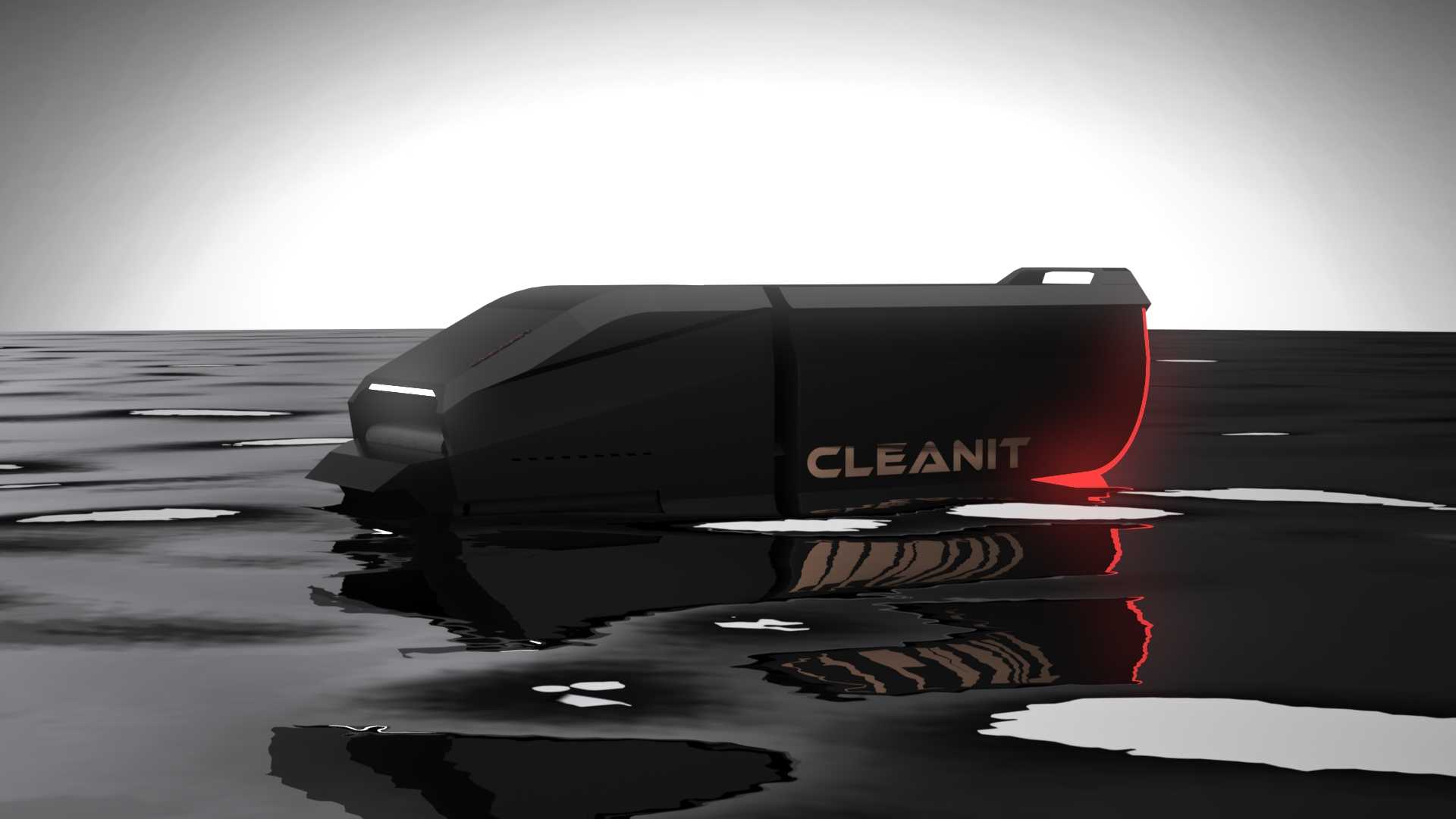

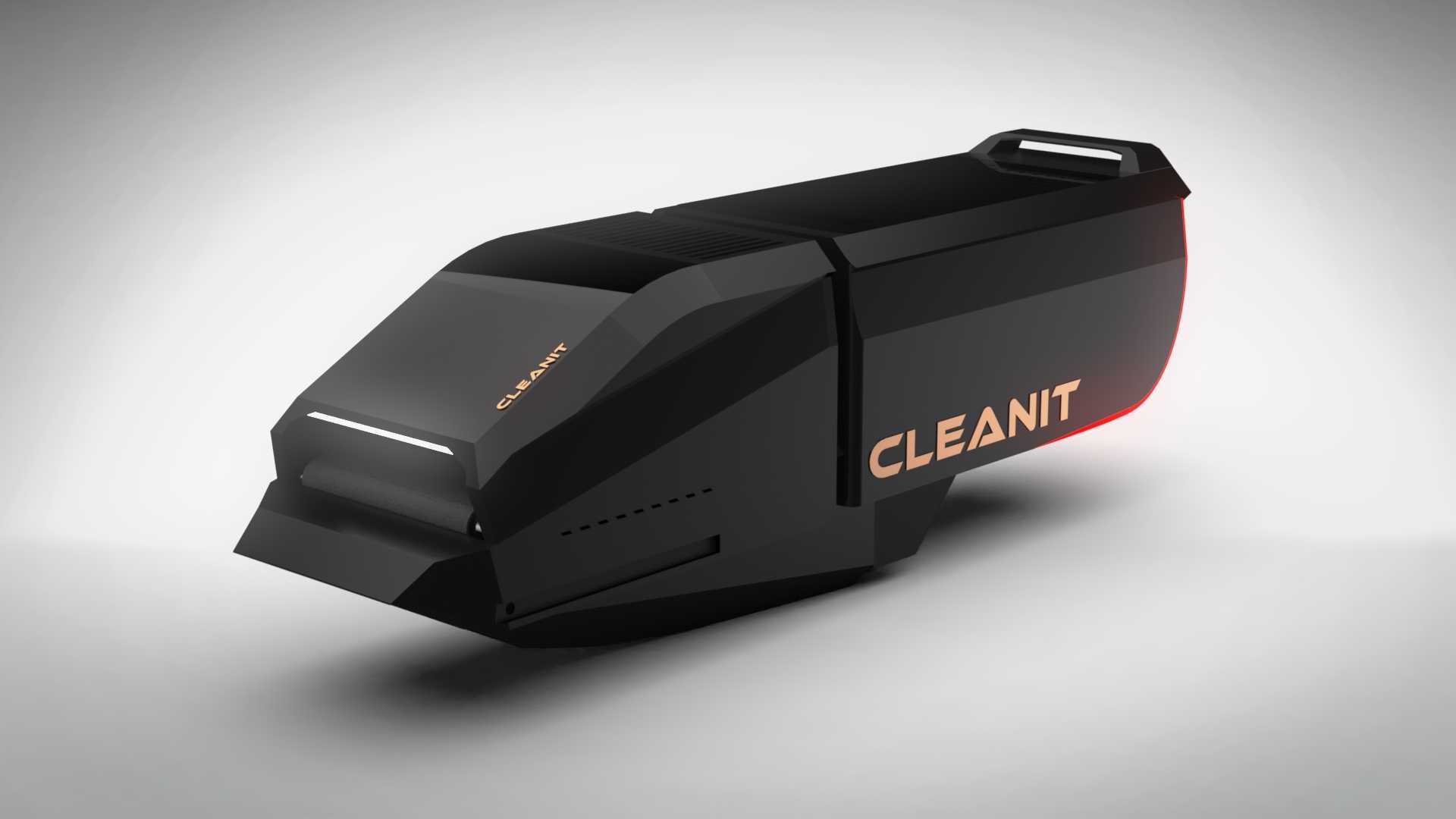

　　该方案面向城市地下排水管网的日常维护场景，针对狭窄、潮湿、含沉积污物且人工进入风险较高的管涵环境，构建一台可在管道内部自主移动并执行清洁作业的紧凑型机器人。整机采用低趴流线型舱体布局，外壳以多段折面构成，前端收窄形成导入楔形，便于在管道内沿轴向推进时减少水流、淤泥和管壁障碍对行进方向的干扰；顶部设置隐藏式提握结构，可满足检修转运时的人工搬取需求，侧面保留功能标识区与状态提示边界，整体外轮廓尽量避免突出件，降低在受限管腔内勾挂杂物的概率。

　　从作业逻辑看，设备前部承担进入、导向和局部清理功能，中部容纳动力、控制、电池或储能模块，后部布置清洁执行、污物扰动或抽吸相关接口。前端下置工作腔，可根据管底淤积情况配置刷扫、推刮或冲洗组件；底盘贴近管底，使重心保持在较低位置，在湿滑底面和轻微坡降条件下仍能维持稳定姿态。舱体分段设计不仅有利于内部模块分区，也便于在三维结构中拆出前舱、主舱和尾舱，分别校核装配空间、维护开口与密封边界。

　　管道环境对设备外形尺寸约束明显。整机宽度需要控制在常见检查井投放口径允许范围内，高度应适配中小管径的直立通行空间，长度则要兼顾转弯半径与越障能力。过长的车体虽然能增加电池和执行机构容量，但在管道弯头、交汇井和错位接口处容易卡滞；过短的车体虽灵活，却会削弱清洁组件的布置空间和贴底稳定性。因此该概念方案在长度方向采用多棱面过渡，使前后端均具有一定抬升和避让角度，前端斜切面可引导车体越过管底沉积物、接缝台阶和小型碎石，后部轮廓则为尾刷、喷管或抽吸口留出安装面。

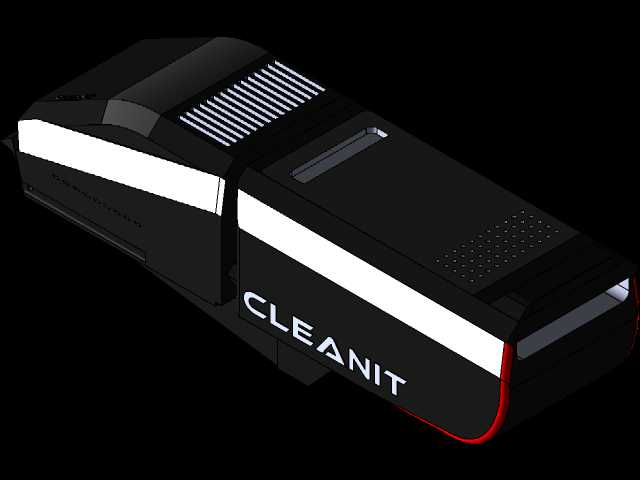

　　结构建模时，外壳不能只按外观件处理，还需要同步考虑耐压、防溅和拆装顺序。上壳与底壳宜采用分体型式，周界布置连续密封面，关键螺钉孔位避开积水区；前端工作模块与主舱之间设置隔水挡板，防止清洁过程中污水直接飞溅到电气控制区。侧面折面既形成视觉上的硬朗特征，也可作为加强筋的外部表达，提高薄壳在轻微碰撞管壁时的抗变形能力。对于实际工程深化，还应在壳体内侧预留电池固定架、驱动轮安装桥、水泵或气泵隔振位，以及线缆走线槽，避免外观完成后内部无法落位。

　　行走系统适合采用小直径驱动轮配合履带或宽胎的思路。管道底部常存在泥沙、油膜和浅水层，普通窄轮容易打滑；宽面接触可降低接地压强，履带方案则能进一步提升通过性。轮系布置应藏于壳体侧下沿，外侧不超过最大包络面，防止经过管壁凸起时被硬限位阻挡。若面向较大箱涵，可在两侧增加可收放支撑臂，使机器人在管径变化时贴壁扶正；若面向小管径，则应简化支撑结构，依靠低重心和底面轮廓完成姿态稳定。

　　清洁功能的核心不只是“携带工具”，而是让工具与移动速度、管底形状和污物类型匹配。前端可设置可调角度刮铲，用于压实泥层的剥离；中部下方布置滚刷，对刮松后的沉积物进行扫动；尾部再配合喷水或抽吸接口，将悬浮污物向下游推送或回收。三维布局中需要重点检查刷体直径、离地间隙和壳体干涉关系：刷丝受压后会扩张，若与壳壁距离过小，容易缠绕毛发、纤维和塑料碎片；若间隙过大，又会削弱贴底清扫效果。喷水管路应沿壳体内侧固定，喷嘴朝向管底淤积区，避免直接冲刷电气舱密封缝。

　　感知与控制模块在概念阶段可以前向视觉、照明、距离探测和姿态检测为基础。前端上斜面适合安装摄像头与补光灯，视角略向下，兼顾管道前方障碍和管底污染状况；侧面或前后端可布置测距元件，用于判断管壁距离、井室位置和转弯趋势。由于地下管网信号衰减明显，设备不能完全依赖实时遥控，自主路径跟踪、惯性姿态记录和井口节点校准应成为控制思路的一部分。舱内电子元件需要集中在较高平台，电池与控制板分舱布置，接插件朝向便于维护的一侧，并保留防水灌封或密封圈压缩空间。

　　热设计同样不能忽视。密闭壳体内的驱动电机、电池和控制板在长时间工作时会产生热量，而外部污水虽然可提供冷却条件，却不能让水直接进入舱内。工程深化时可利用底部金属导热板将功率器件热量传递到外壳，再由外部水流带走；壳体表面不宜开设大面积散热孔，以免污物倒灌。维护开口则应集中在顶部或尾部，数量尽量少，开口周边保留足够宽的法兰面，以便密封圈均匀压缩。

　　从安装边界看，设备需要通过检查井吊放进入管道，因此最大外形宽度、顶部提手高度和尾部附件长度都要按井口对角线尺寸复核。吊放过程中，机器人可能与井壁发生碰撞，四角应做倒角或斜面过渡；进入管道后，整机中心线应尽量与管道轴线重合，前端楔形面能够在偏置接触时产生自导向作用。对于管道内常见的支管汇入、沉积坎和水位突变，底盘最小离地间隙、前端接近角和尾部离去角都需要在装配模型中进行断面校核。

　　该概念机器人的价值在于把市政管网维护中的移动载体、清洁执行、密封防护和受限空间通过性集中到一个紧凑平台上。后续细化时，可围绕不同管径形成模块化系列：前舱更换刷扫或冲洗附件，主舱调整电池容量，后舱选配抽吸、检测或喷涂模块，从而让同一底盘平台适应清淤、巡检、病害记录等多种地下管养任务。
