皮卡背驮式便携露营旅居舱结构

　　该三维结构呈现的是一套可挂载于皮卡货厢上方的背驮式露营旅居单元，整体采用棱角分明的箱式承载造型，设计目标是在普通皮卡与独立陆地露营空间之间建立快速转换关系。舱体没有采用复杂的曲面外壳，而是以多段折面构成侧壁、前脸和顶部轮廓，这种处理在工程实现上更利于夹芯板、铝蒙皮或复合材料板材的下料与拼装，也能减少模具投入。

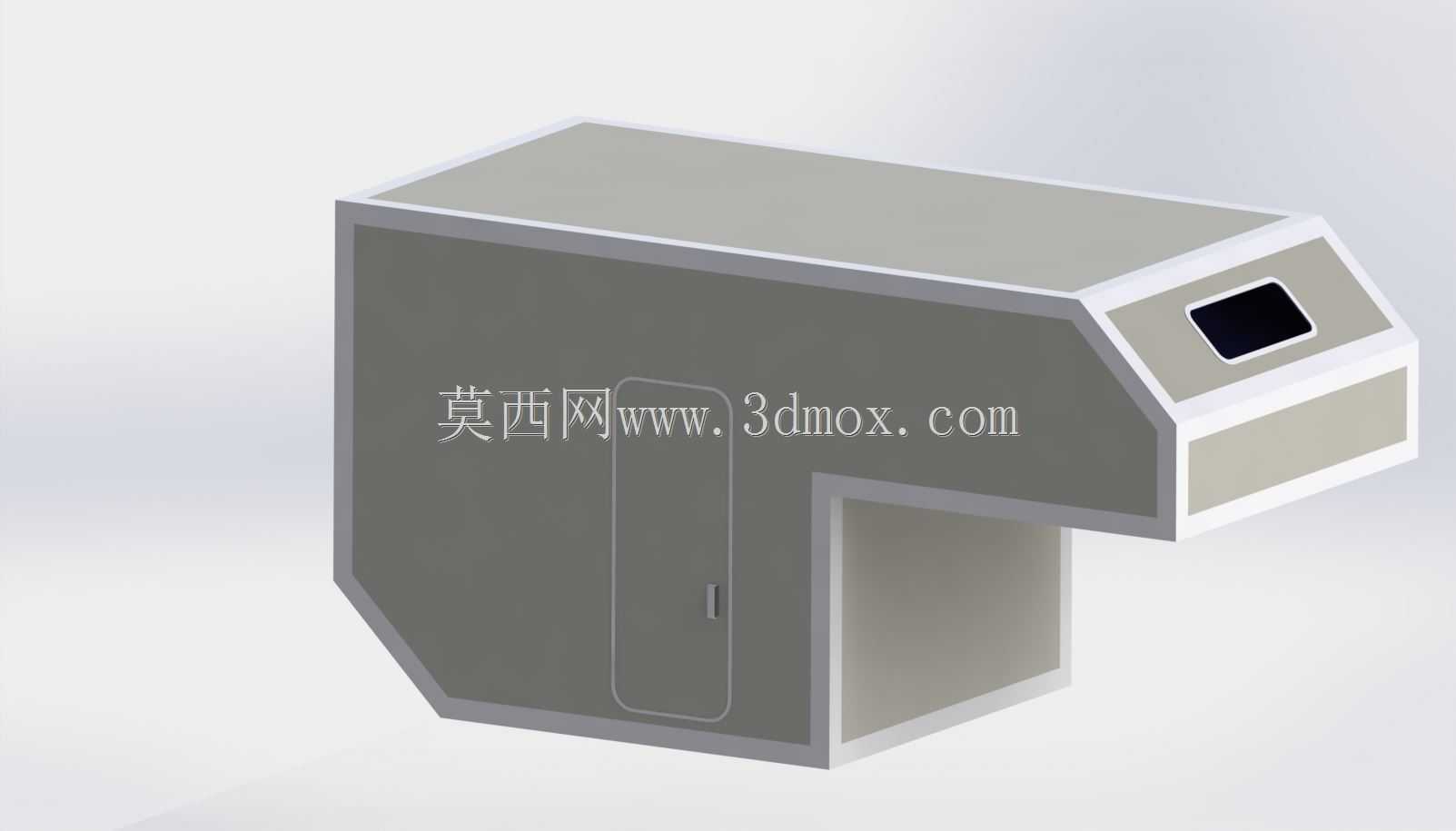

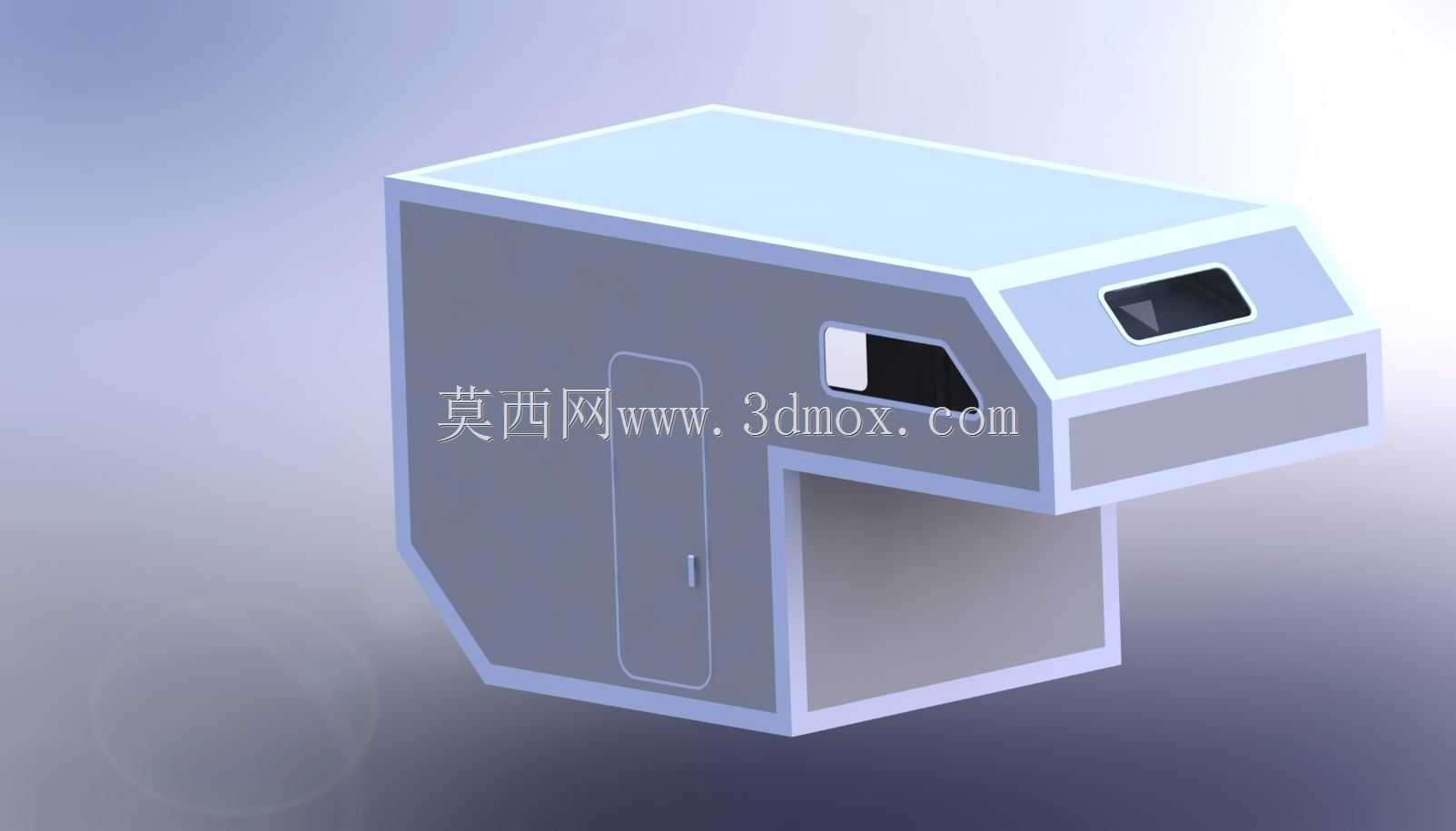

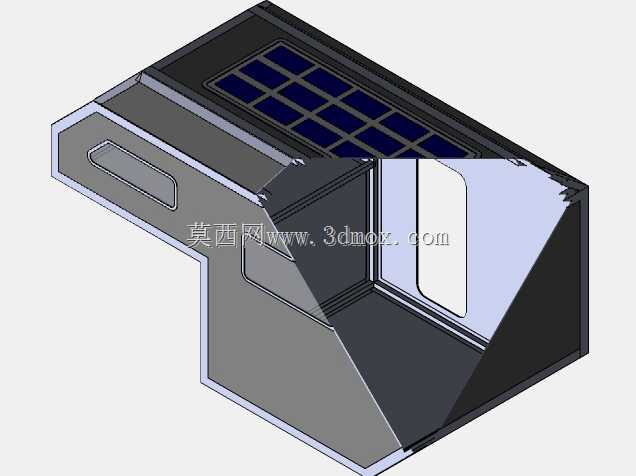

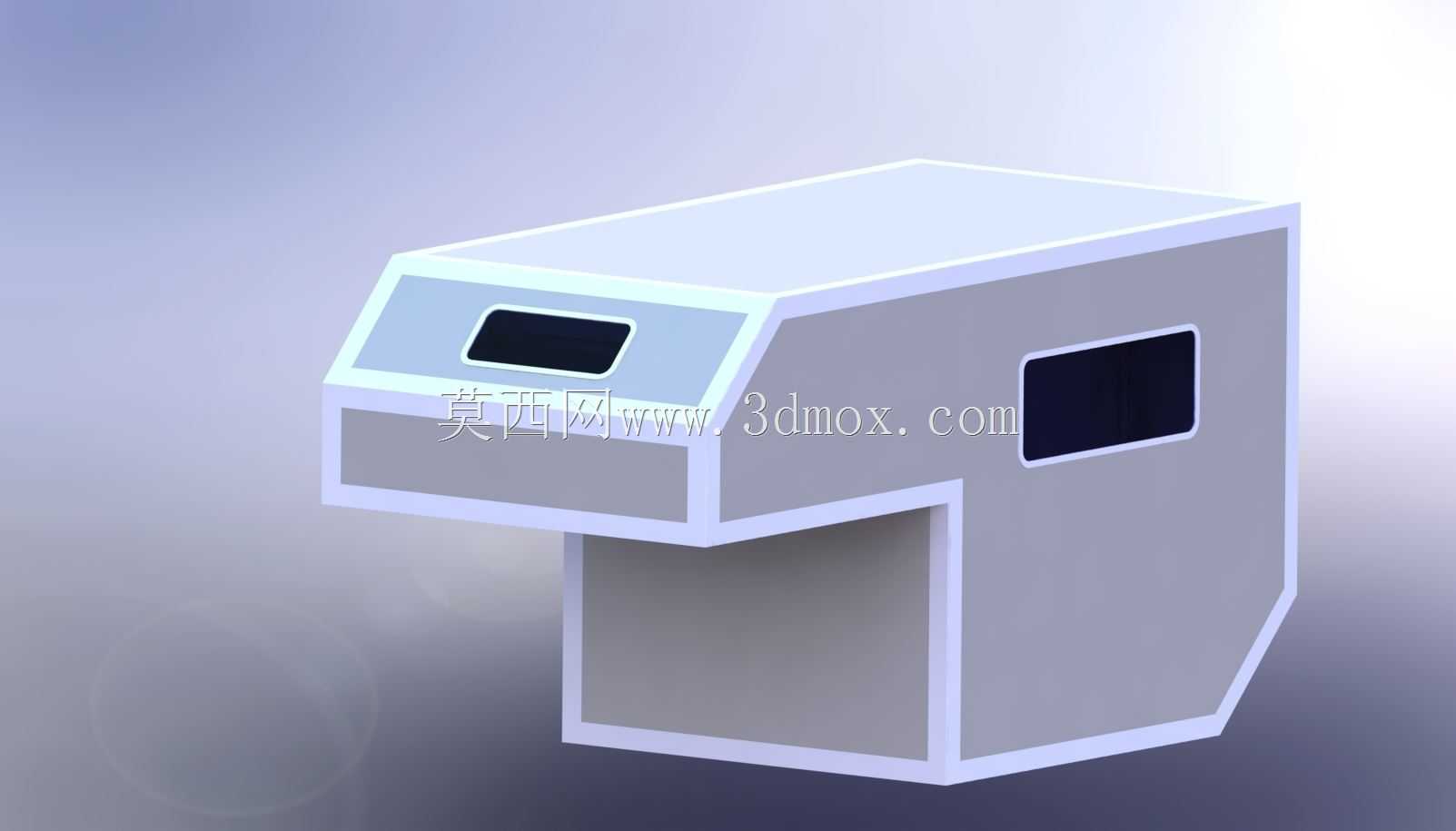

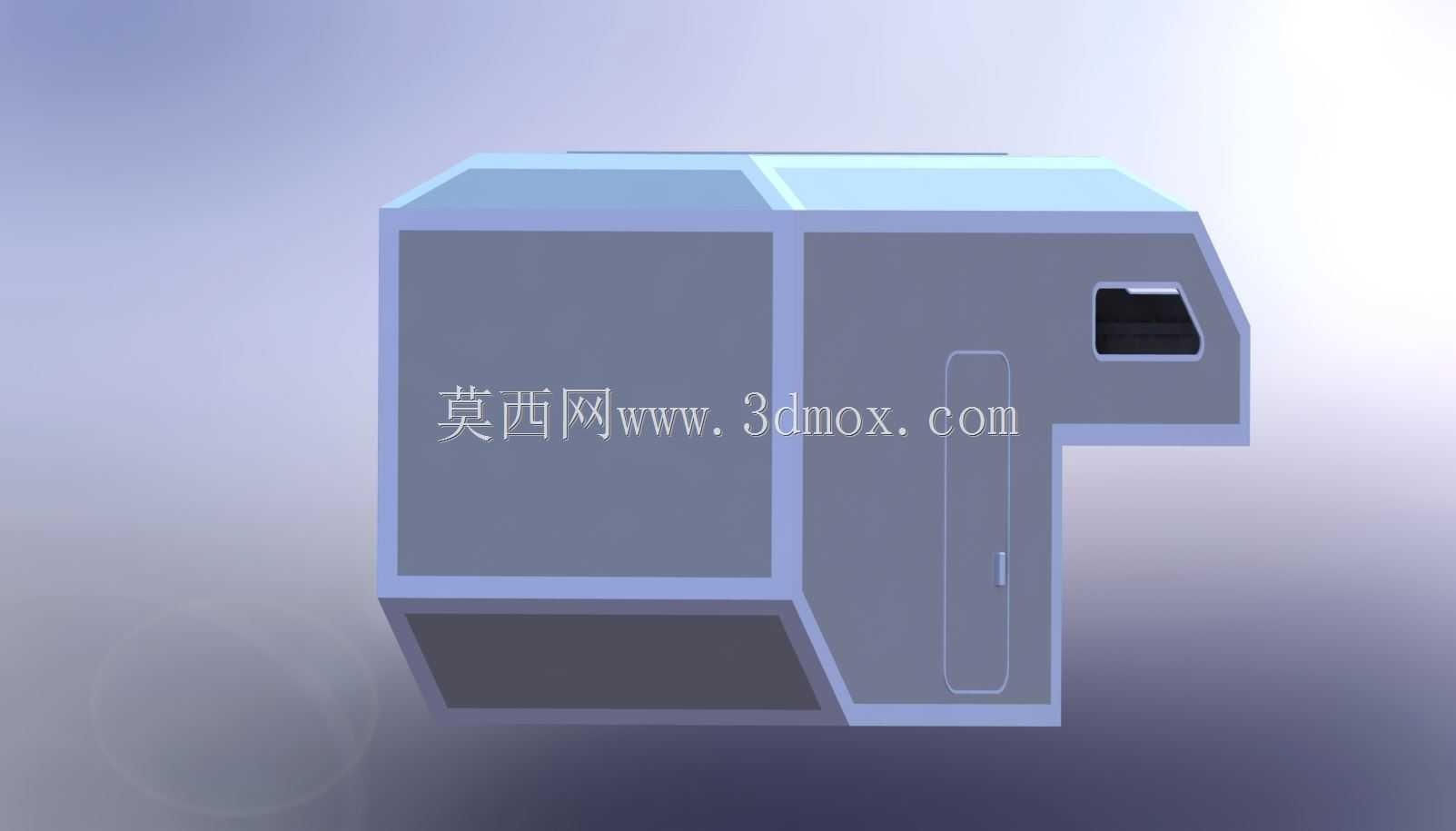

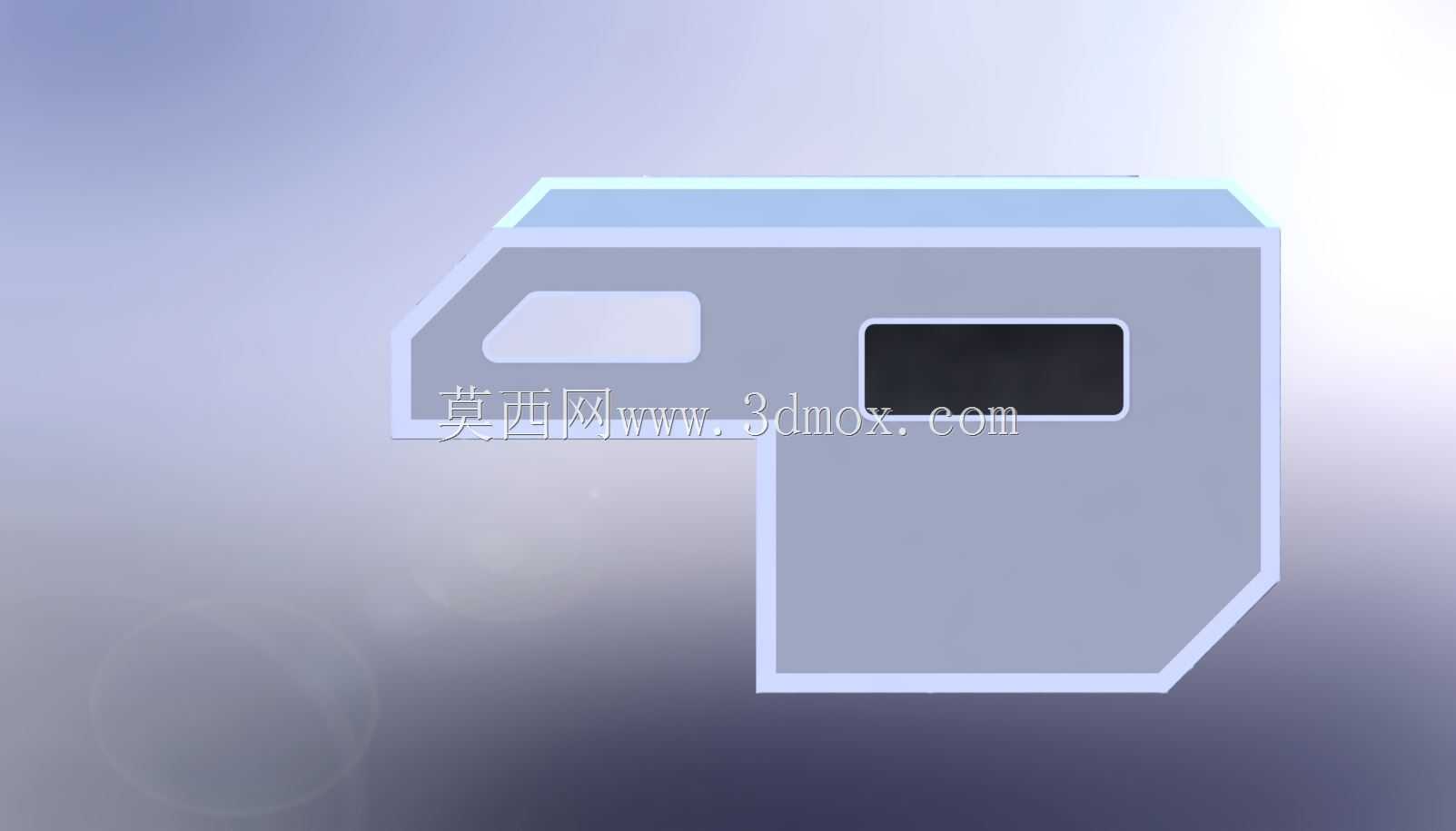

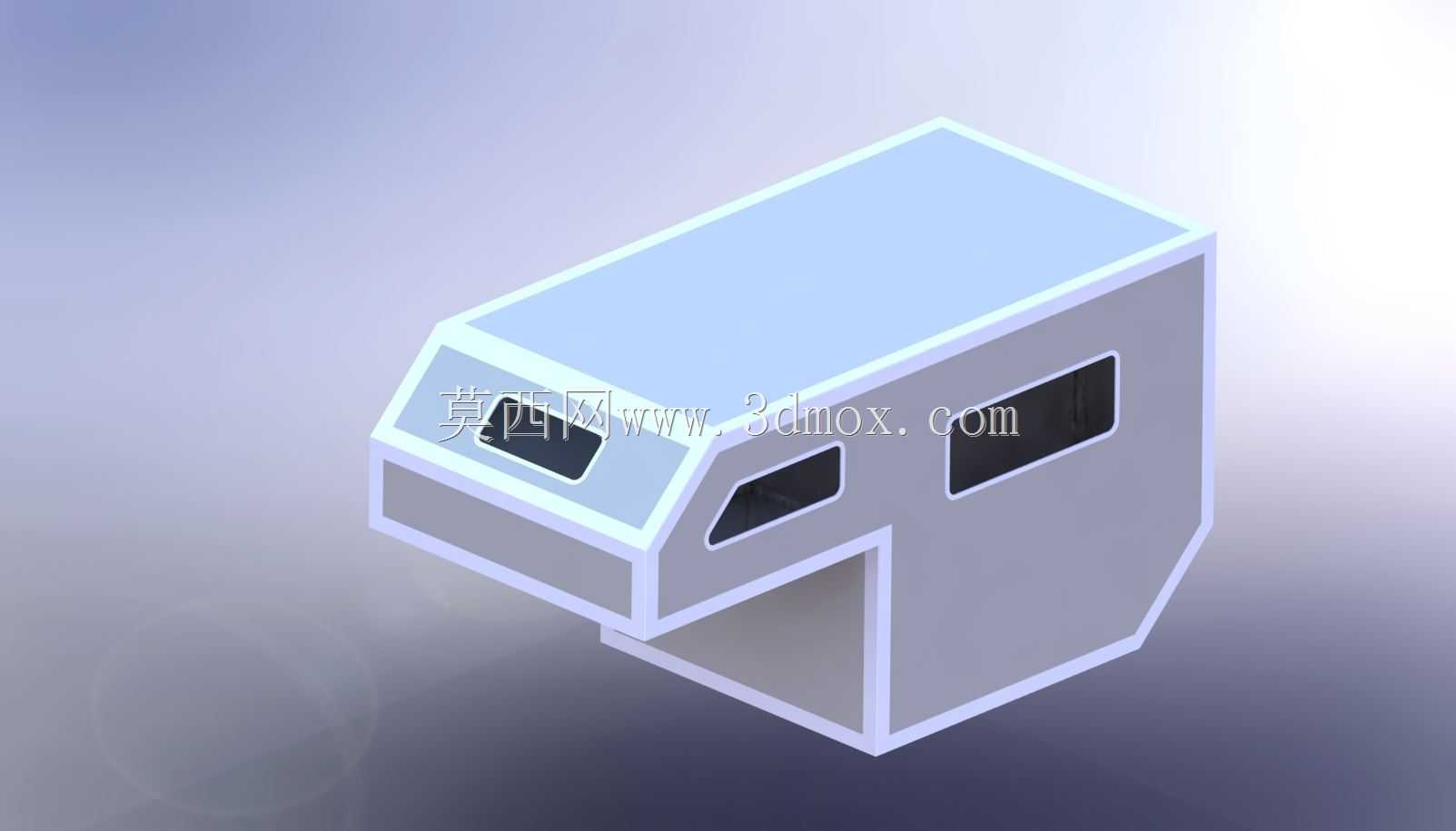

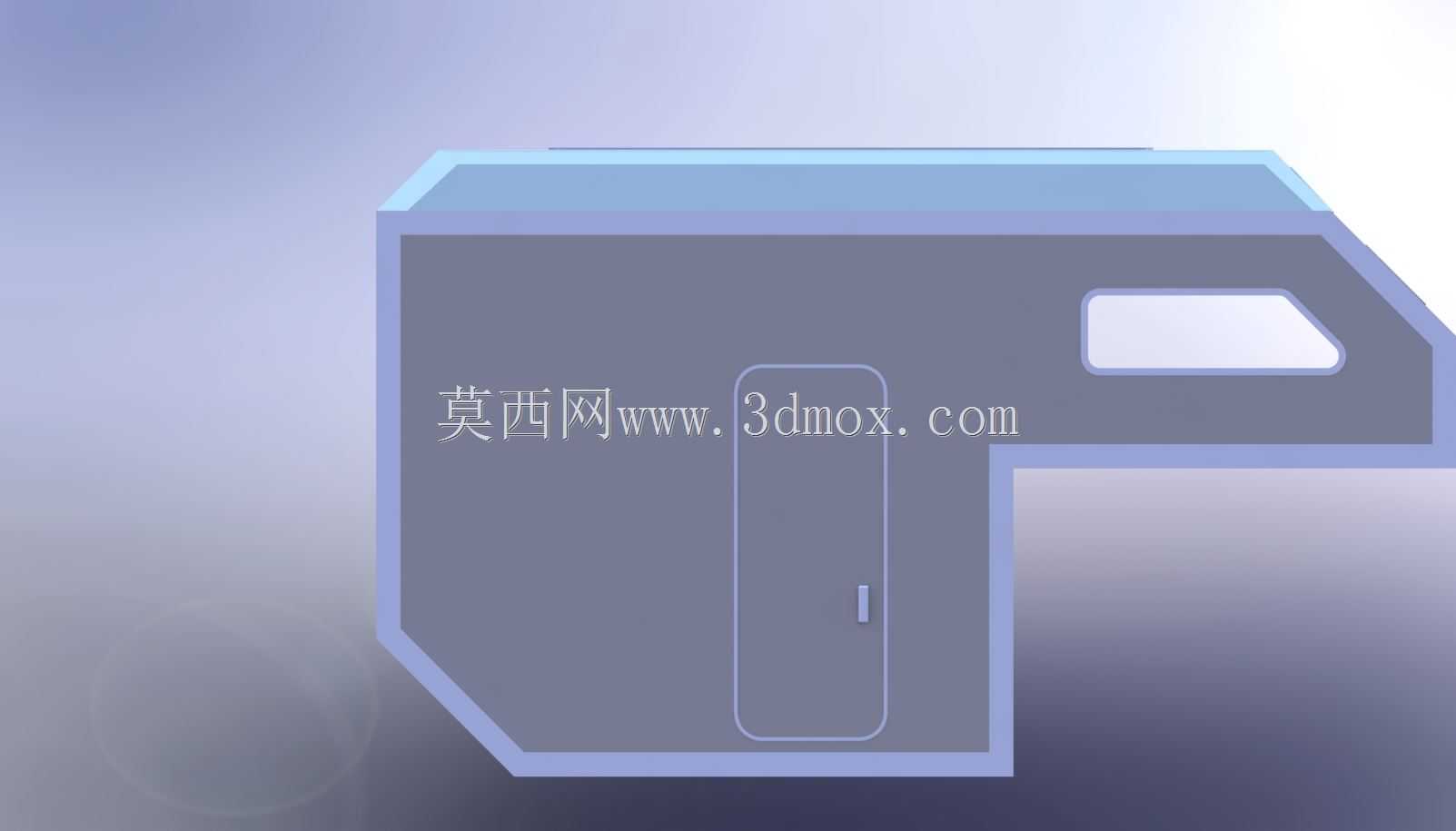

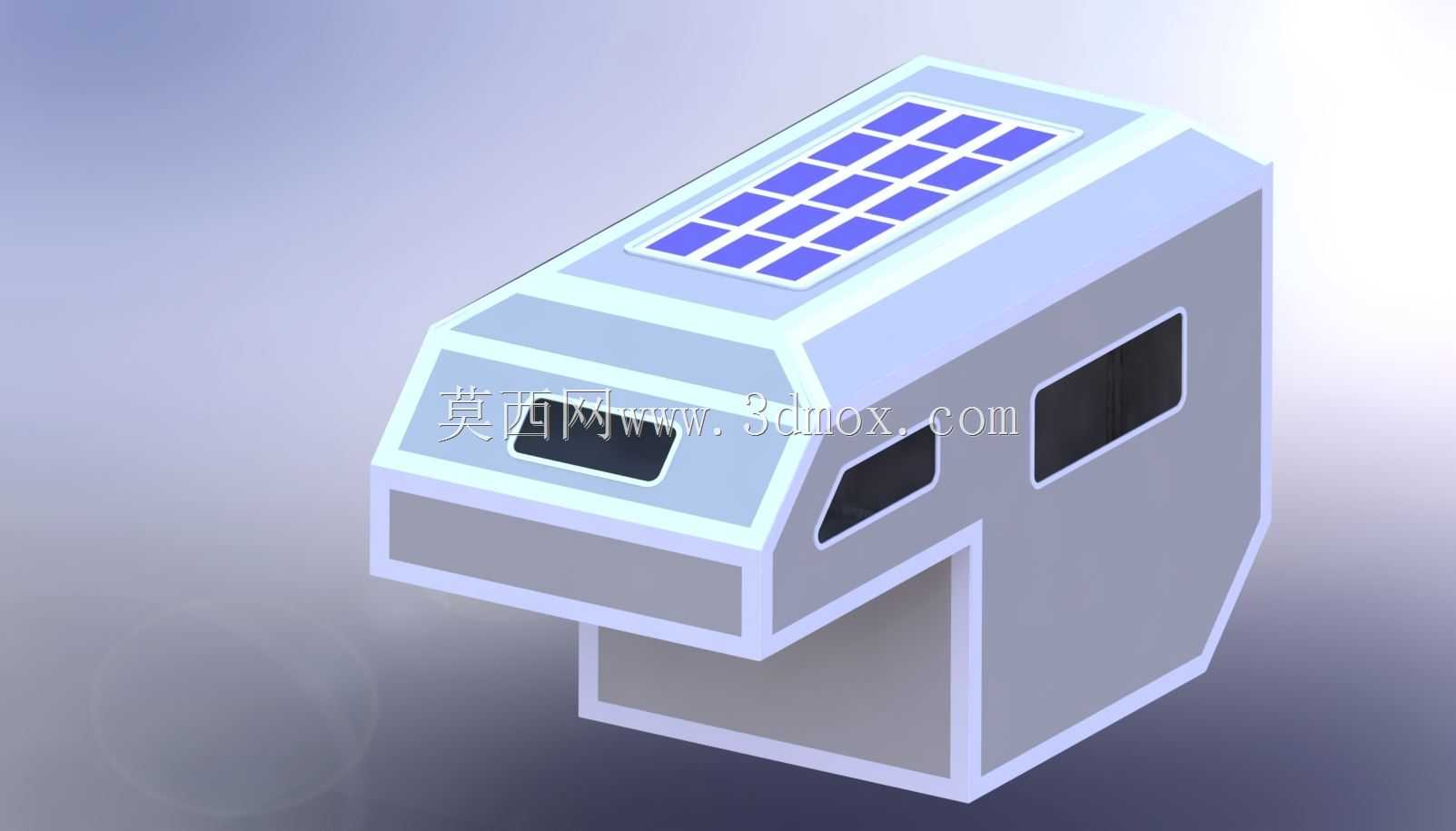

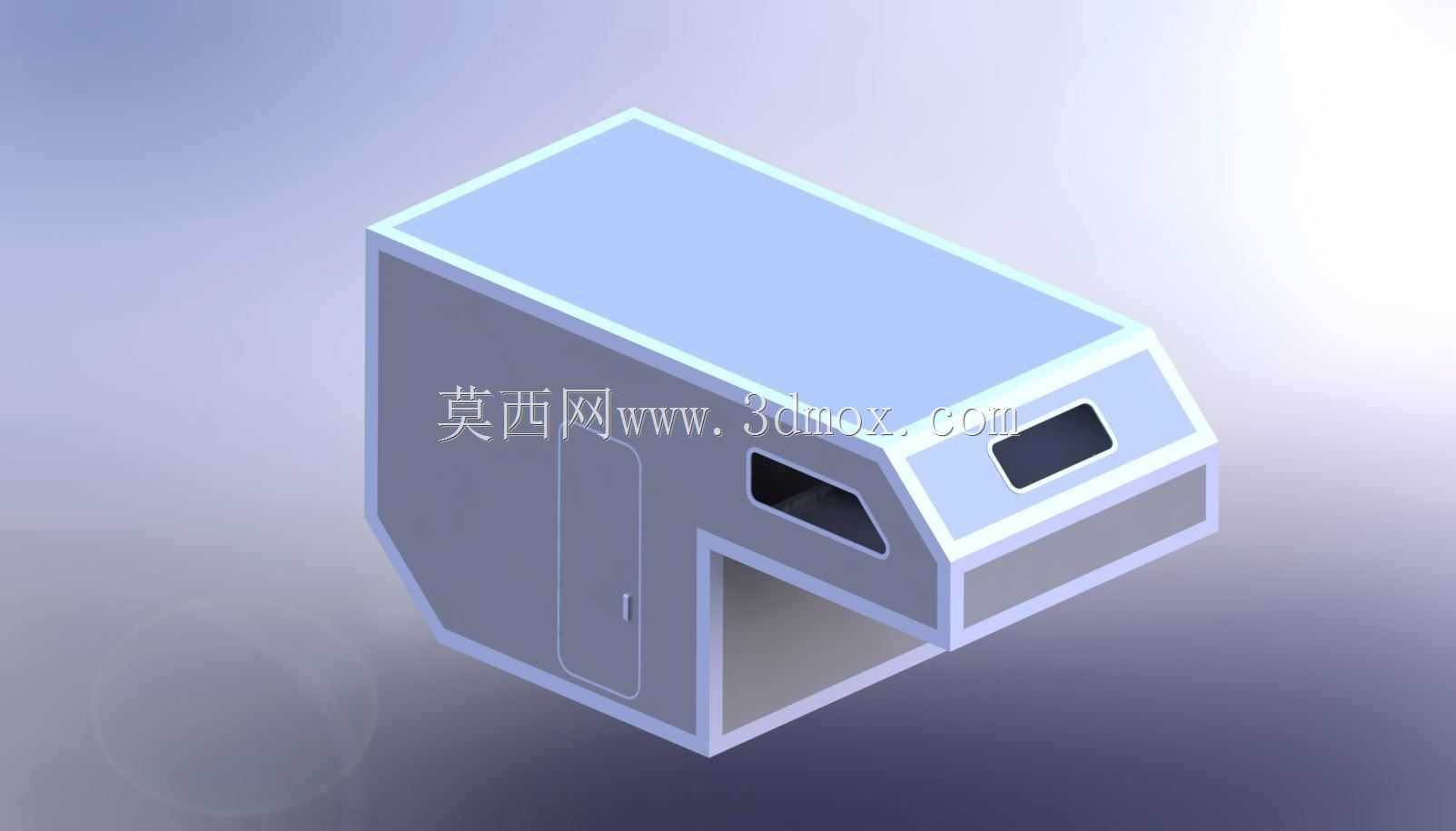

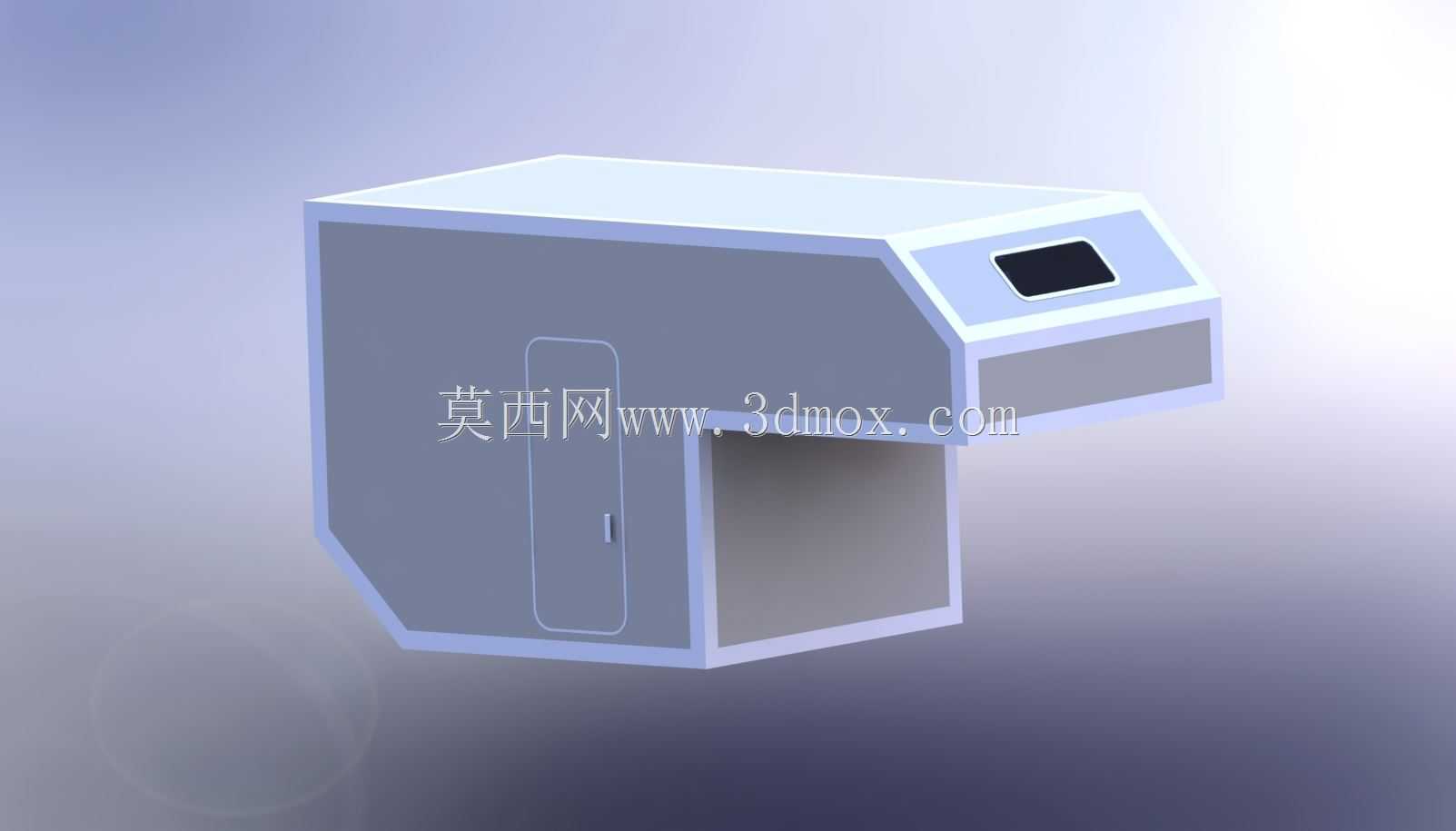

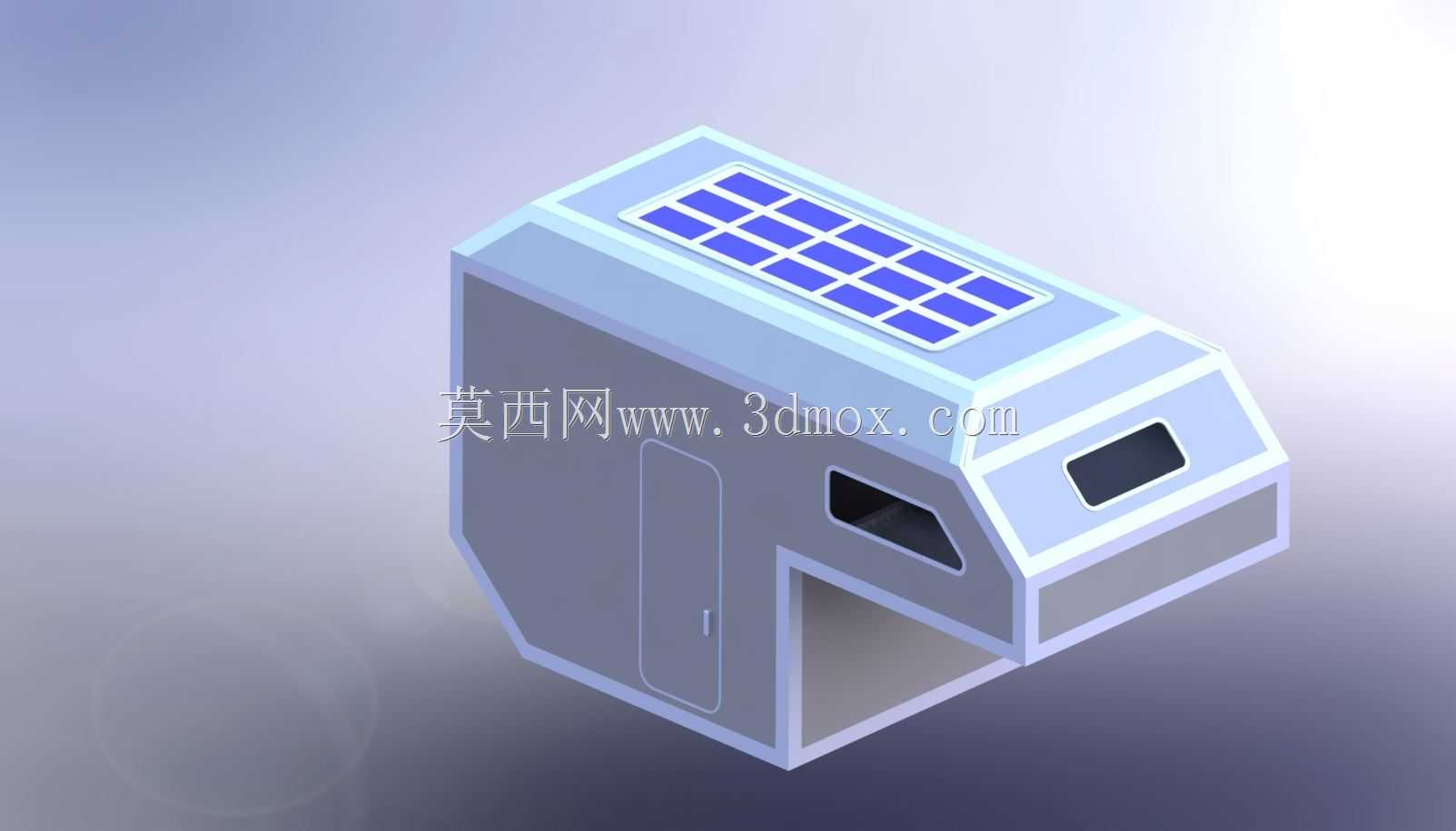

　　从使用场景看，这类单元主要服务于短途自驾、野外驻留、工地临时住宿、摄影露营和轻量探险等工况。车辆行驶时，舱体通过底部边界与皮卡货厢配合，随整车移动；到达营地后，舱内空间可承担睡眠、储物、简易炊事和避风雨等功能。模型顶部预留了成组矩形安装区域，可对应太阳能电池板、检修盖板或加强承载平台，为离网用电提供布置基础。前脸位置设置了两处倾斜窗口，兼顾采光、观察和迎风面造型；侧部开设舱门，门洞边界清晰，周边需要在实际设计中加入框体加强、密封胶条和铰链安装面。

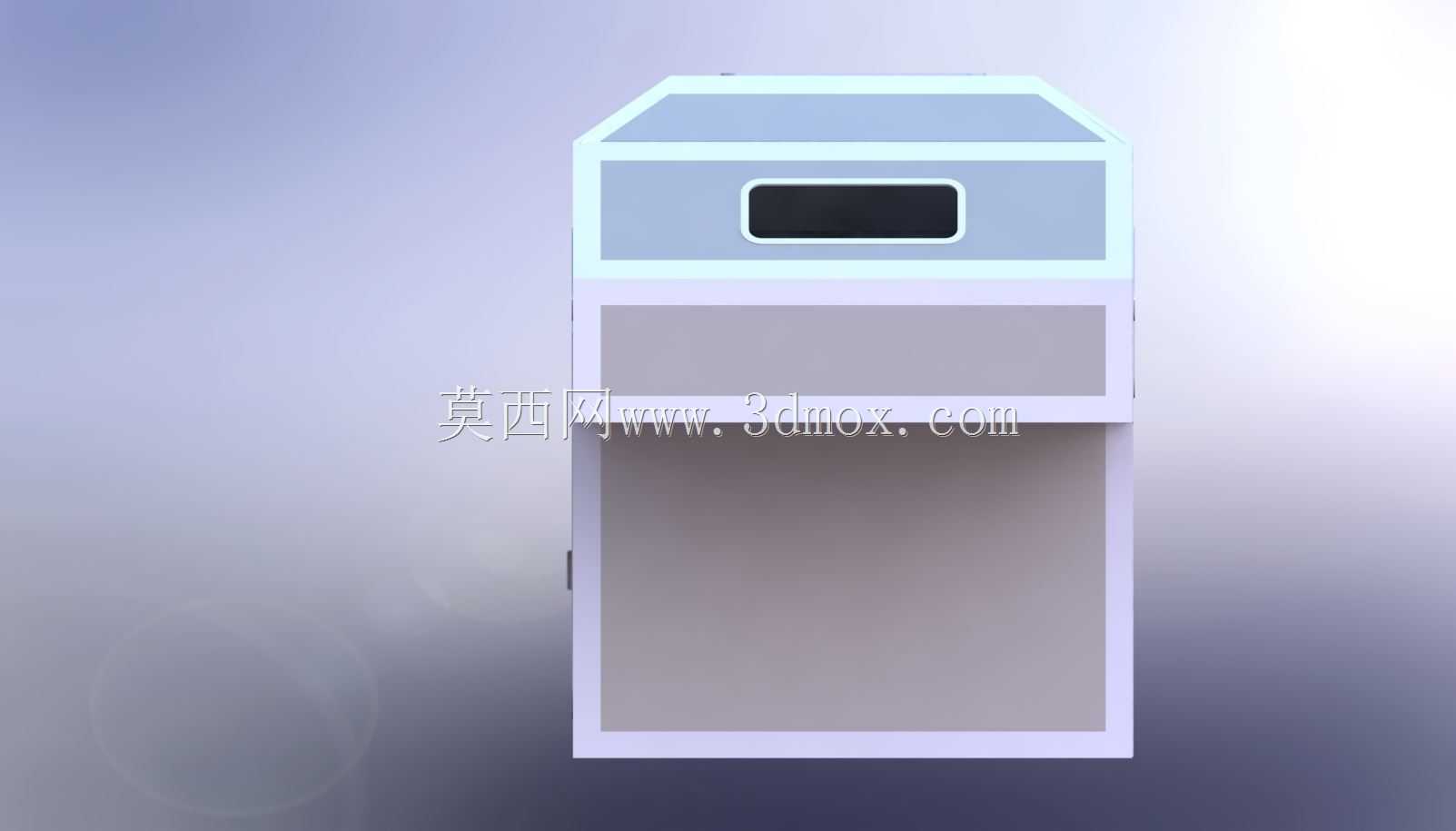

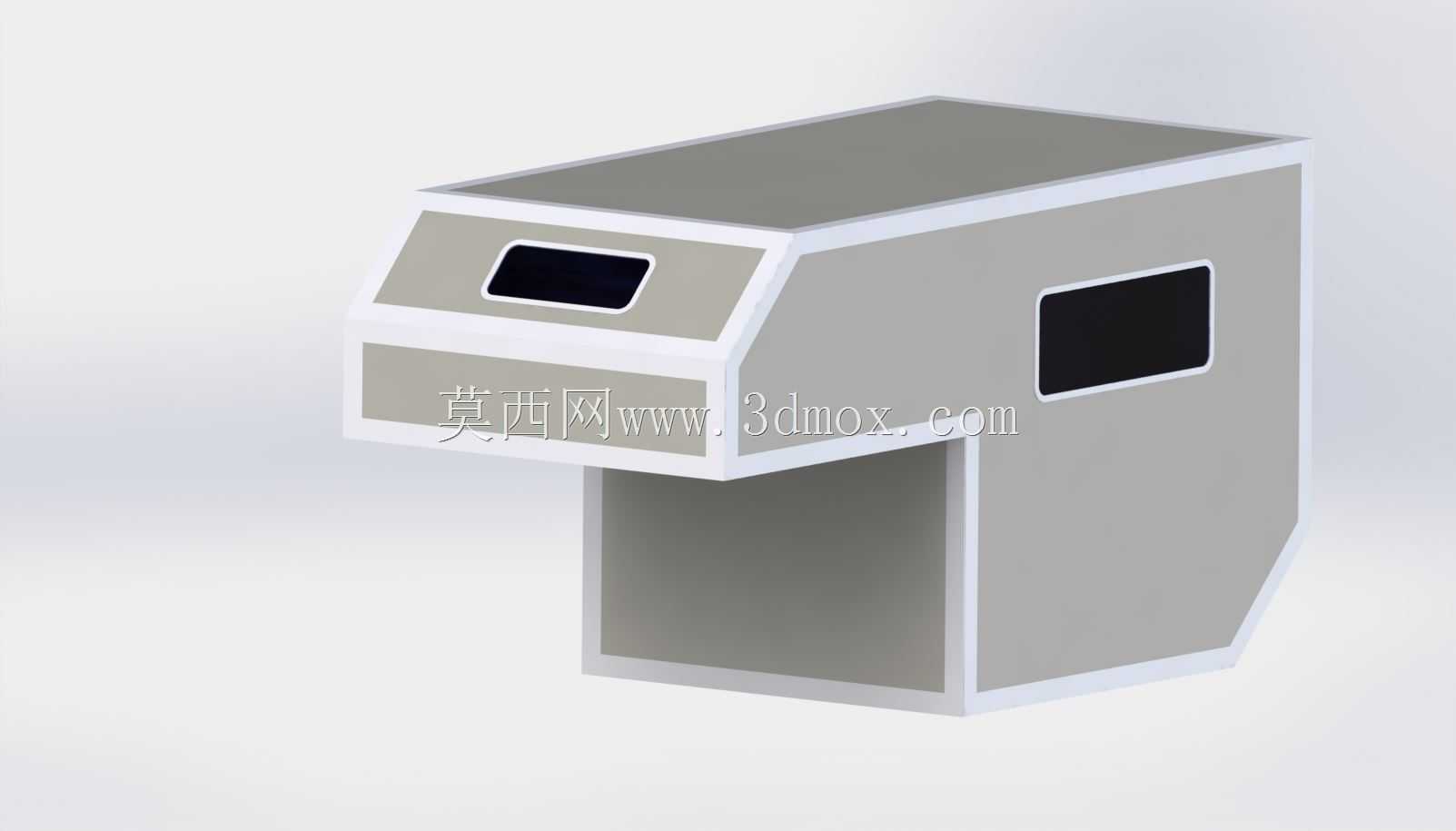

　　结构思路上，舱体下部向内收束，形成与皮卡货厢轮廓相适应的落脚区域。该区域不是简单装饰，而是决定装车适配性的关键边界：底部宽度、前后悬伸、侧壁下探深度以及与轮包的避让关系，都需要结合具体皮卡货厢尺寸校核。若底部包络过大，会干涉货厢栏板或轮拱；若支撑跨距过小，则会造成驻留时重心偏高、颠簸时局部载荷集中。前脸下方保留了较大的开口或凹入空间，可用于设备舱、蓄电池、工具箱或抽拉厨柜的布置，同时让舱体在安装后不会压迫车头方向的视线边界。

　　外形尺寸方面，背驮舱的长宽高必须围绕皮卡整车边界展开。长度方向通常覆盖货厢主要承载区，前端不宜越过驾驶室顶部过多，以免增加风阻和俯仰惯量；宽度方向应控制在车辆法规允许范围内，并预留后视镜观察空间；高度方向则要在室内站立或卧坐需求与地库、限高杆、桥梁通行之间平衡。模型中较平直的顶面有利于太阳能板平铺和车顶载荷分散，但顶部与侧壁交接处应在详细设计中设置圆角、排水坡或密封搭接，避免雨水沿拼接缝渗入。

　　安装边界可拆分为货厢支撑、侧向限位、前后止挡和可拆卸固定四个部分。舱体落入货厢后，底部框架应落在货厢承载能力较强的区域，必要时通过垫木、铝型材或钢制底架把载荷传递到货厢底板和横梁；侧向需要设置挡块或压紧件，抑制转弯时的横向摆动；前后方向应配置止挡或绑带固定点，防止急加速、制动时舱体窜动。若要求舱体可脱离皮卡独立落地，还需在下部预留支腿安装座、千斤顶支撑点或临时脚架接口，并保证脱离过程中重心位于支撑多边形以内。

　　舱内布局可依据该外壳进一步划分：后部较完整的箱体空间适合布置卧床或折叠床垫，中部可设置储物柜与折叠桌板，前部斜窗下方适合安排坐卧区或控制台面，侧门附近则应保留通行和换鞋空间。管路、线束和保温层在概念模型中未完全表达，但实际工程中必须沿侧壁夹层预留通道；太阳能控制、蓄电池、配电盒和照明线路应集中在易检修位置，水箱或厨柜若布置在前部下舱，还要考虑载荷前后分配以及加注、排水的操作空间。

　　从建模角度看，该结构适合作为概念阶段的总体包络模型使用：外壳折面能够快速验证风阻观感、门窗位置、顶部设备布置和皮卡匹配关系；后续深化时应把单片壳体拆分为壁板、门框、窗框、底架、固定件和密封件，并为板材厚度、内衬、保温层以及装配间隙留出真实尺寸。前脸窗口的倾斜角度不宜只按外观确定，还需复核玻璃反光、雨天水流、窗框粘接面和内部家具靠放位置。舱门所在侧壁则要关注开门半径、铰链承载、门锁扣合以及门体扭转刚度。

　　通风与热环境也是背驮露营单元不可忽视的工程问题。顶部太阳能板区域周围可预留通风间隙，降低板下积热；睡眠区应设置可开启窗或顶部排风口，形成交叉通风；舱体夹芯层若采用保温材料，需要在金属连接件处处理冷桥。对于野外使用，外壳棱线虽然利于加工，但外露边角应增加防磕碰包边；底部框架与货厢接触位置要考虑防腐、隔振和磨损，避免长期摩擦损伤漆面或产生异响。

　　整体而言，该模型抓住了背驮式露营舱的核心：以可搬运箱体覆盖皮卡货厢，以规则折面降低制造难度，以顶部能源区和前部设备区拓展驻留能力。后续设计的重点不在继续堆砌外观曲面，而在于把货厢安装边界、舱内家具、能源系统、密封保温和支撑脱离机构逐项落实，使概念造型转化为可装配、可固定、可维护的实车旅居单元。
