可调式活动扳手结构设计三维数模

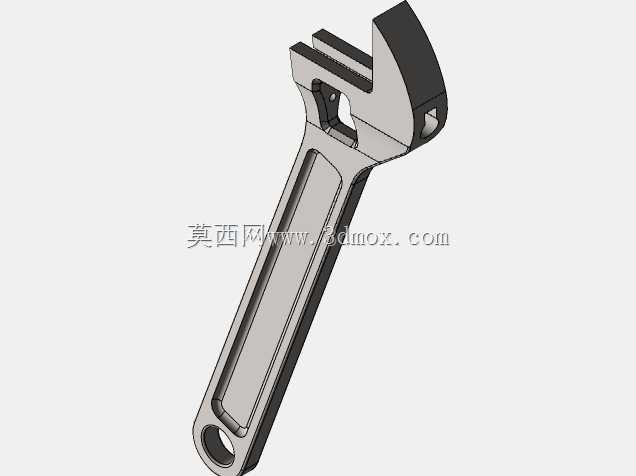

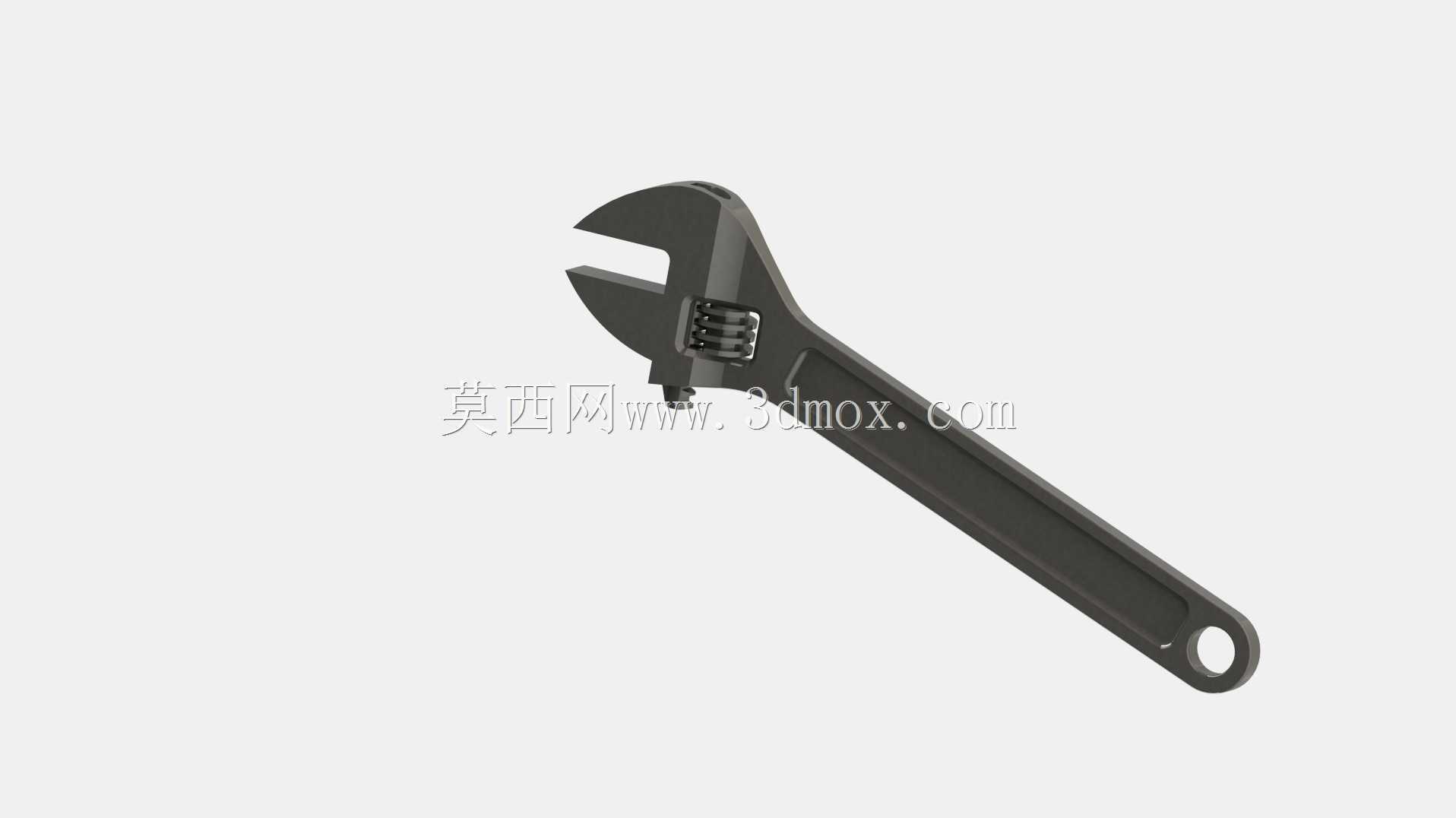

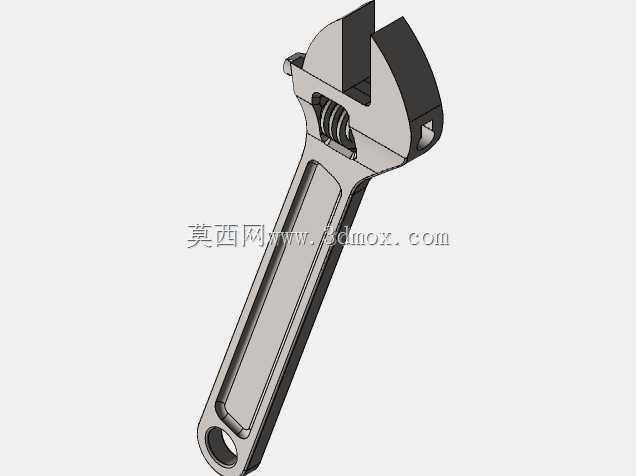

　　在设备运维、机械装配、家装维修、产线调试等各类现场作业场景里，活动扳手始终是出镜率最高的手动紧固工具之一，它不需要像固定开口扳手那样匹配对应螺栓螺母的对边尺寸，单把工具就能覆盖一定尺寸范围内的紧固件拆装需求，大幅降低作业人员携带工具的负重，也减少了频繁更换扳手的无效耗时，尤其适合紧固件规格繁杂、作业空间受限的现场工况。这款可调活动扳手的设计，首先从作业受力的核心需求出发，整体采用一体式锻压结构的主体框架思路，扳体主体长直握持段做了等截面过渡设计，握持末端的挂孔既满足工具悬挂收纳的管理要求，也能在需要施加较大扭矩时，插入加力杆延长力臂，适配大规格紧固件的拆装需求。扳头部分的固定钳口与活动钳口做了对称的齿面咬合设计，

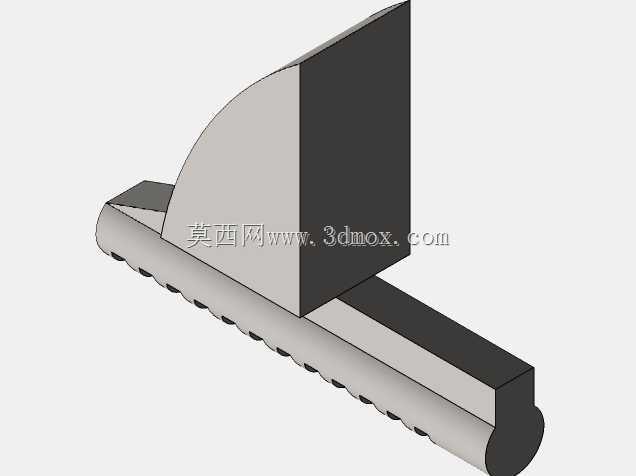

　　咬合面的齿形角度经过反复校核，既保证夹持紧固件时不会出现打滑脱开的问题，也不会因为齿形过于尖锐造成紧固件六角棱边的过度磨损，避免后续拆装出现滑棱无法受力的情况。调节蜗轮与活动钳口的齿条配合间隙做了精准控制，转动调节蜗轮时，活动钳口可以平稳顺滑地沿扳头的导向槽滑动，不会出现卡滞或者旷量过大的问题，当钳口调整到贴合紧固件对边尺寸时，蜗轮的自锁结构可以保证夹持尺寸不会因为受力出现偏移，保障作业过程中的夹持稳定性。从尺寸边界来看，这款扳手的整体长度适配日常通用作业的力矩需求，既不会因为长度过长造成狭小空间内操作干涉，也不会因为长度过短导致施加扭矩时力臂不足，钳口的最大开口尺寸覆盖了日常作业中绝大多数常见规格的螺栓、螺母、

　　管件等工件的夹持需求，导向槽的长度设计充分考虑了活动钳口的全行程移动范围，在最大开口状态下，活动钳口与导向槽的配合长度依然能满足最大受力下的结构强度要求，不会出现钳口脱出或者断裂的风险。设计过程中针对各部位的受力做了针对性的结构强化，扳头与握持段连接的颈部位置做了圆弧过渡处理，避免直角应力集中造成长期受力后的断裂风险，握持段的截面尺寸经过受力校核，在施加额定最大扭矩时，整体变形量控制在手动工具允许的范围内，不会因为过度变形导致钳口错位。调节蜗轮的表面做了滚花处理，作业人员即使佩戴沾有油污的劳保手套，也能顺畅转动蜗轮调整开口尺寸，不需要摘下手套操作，提升作业效率的同时也保障了操作安全。钳口的开合范围刻度直接标识在扳头的固定钳口侧面，

　　作业人员可以根据紧固件的尺寸快速调整到对应开口位置，不需要反复比对调整，减少无效操作时间。整体结构没有多余的冗余设计，所有结构特征都服务于实际作业的功能需求，既控制了工具自身的重量，长时间握持作业不会产生过度的手部疲劳，也保证了各受力部位的结构强度，能够应对各类复杂作业场景下的紧固、拆卸、夹持需求，不管是设备装配线上的紧固件调整，还是户外设备的应急维修，或是日常家装的管件、螺母拆装，都能稳定发挥作用。建模过程中对各运动部件的配合间隙做了精准还原，活动钳口的滑动行程、蜗轮与齿条的啮合关系、各部位的圆角倒角细节都完全按照实际加工工艺要求设计，既可以作为手动工具结构设计的参考案例，也能用于工具类产品的展示、装配工艺模拟以及作业场景的可视化搭建。
