电动摩托车承载式底盘结构设计方案

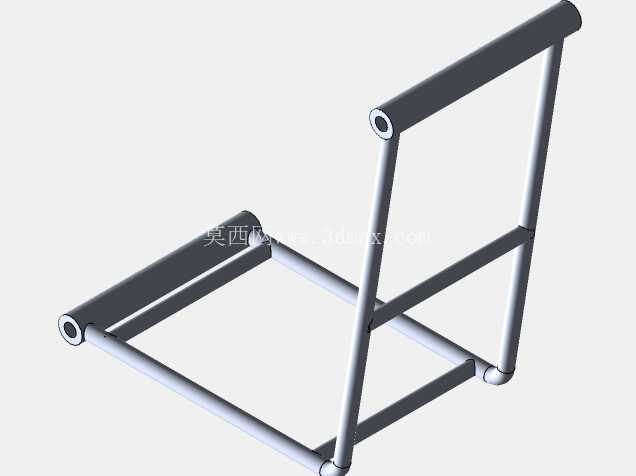

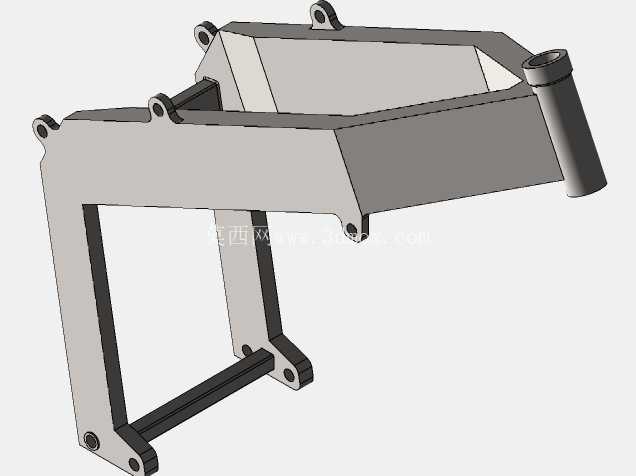

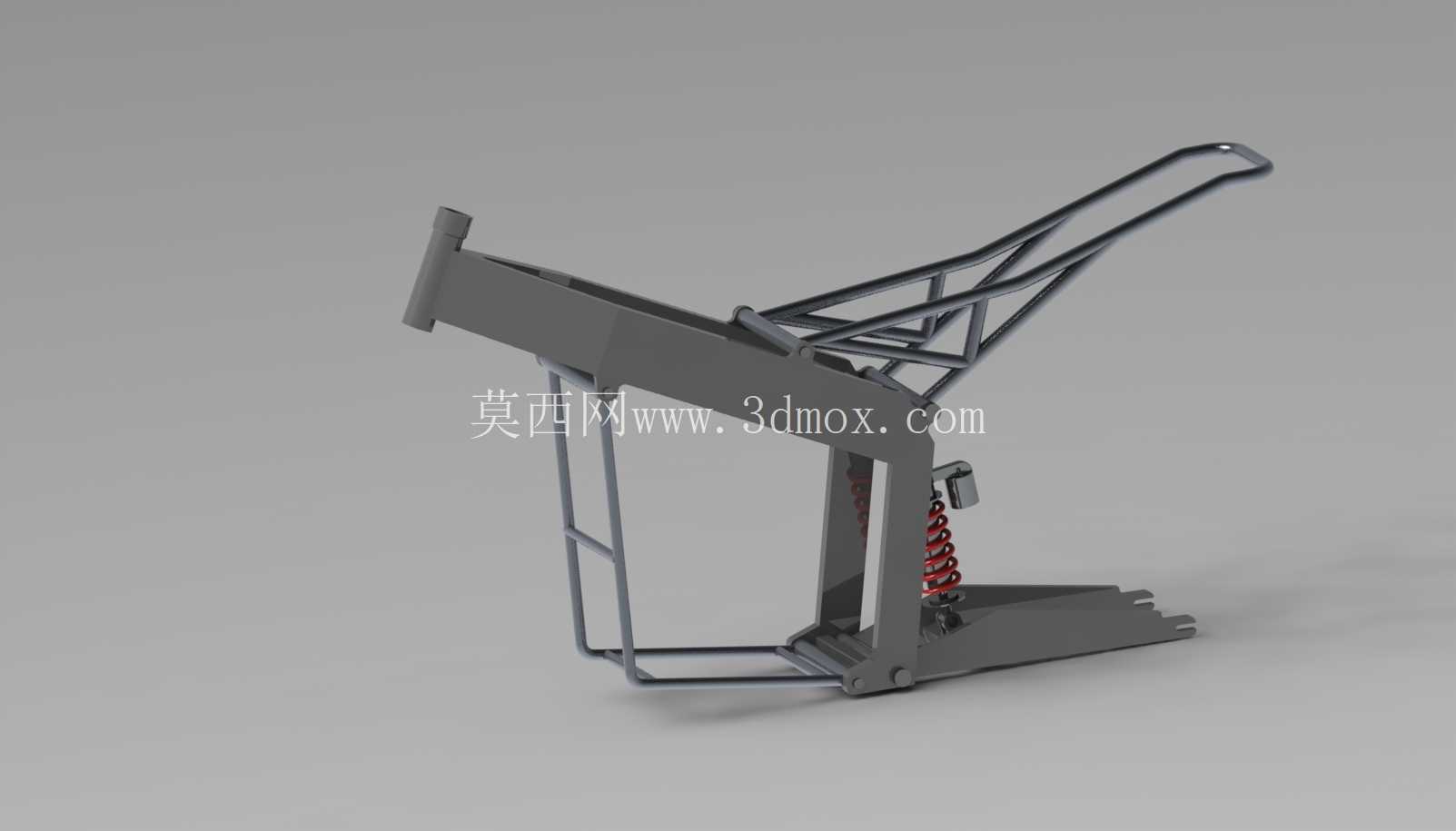

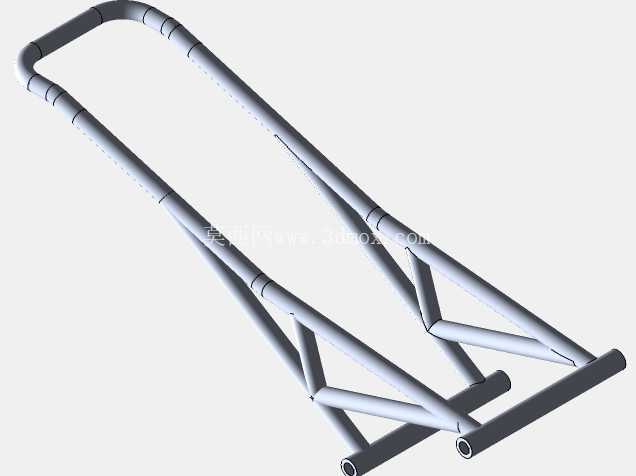

日常通勤场景下的电动两轮车，底盘作为核心承载基体，需要同时兼顾驾乘人员重量承载、电池组安装固定、行走系统连接、减震机构适配等多重功能，本次设计的底盘结构针对民用电动摩托车的量产需求做了全维度的结构适配。从实际使用场景出发，城市通勤电动摩托车日常行驶会频繁经过减速带、坑洼路面，还要应对载人载物的载荷变化，底盘的结构刚性直接决定了整车的行驶稳定性与使用寿命，设计过程中优先采用了管式桁架与板式主梁结合的混合结构形式，在主梁位置使用厚壁冲压钢板做主体承载，承受电池组与驾乘人员的主要垂直载荷，后部延伸的车架部分采用圆管焊接桁架结构，在降低整体重量的同时，保证后座载人、安装尾部储物箱时的结构强度，避免长期使用出现车架变形、焊缝开裂的问题。

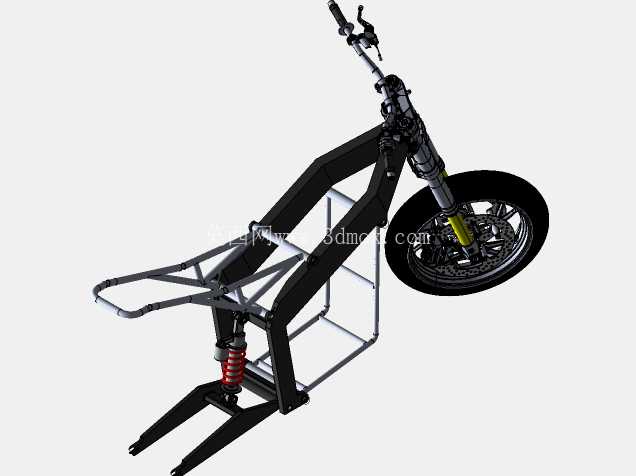

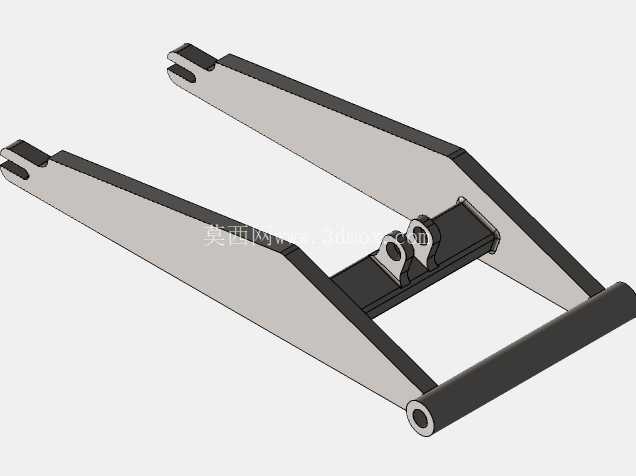

在功能特性层面，该底盘预留了全部核心部件的安装接口，前部的立管位置直接适配标准方向柱转向机构，安装边界匹配常规直径的转向轴承组，不需要额外做转接件即可完成前叉与转向把的装配；中部的下沉式空间专门为铅酸或锂电池组预留安装位，周边设计有电池固定支架的安装孔位，同时留出了电池走线的穿线通道，避免线路外露被磨损；后部的减震安装位做了加强焊接处理，匹配常规直径的螺旋弹簧减震器，安装孔位同轴度公差控制在合理范围内，保证减震器工作时不会出现偏磨、卡滞的问题；底盘尾部的延伸支架直接适配后轮平叉的连接轴，两侧的安装面预留了平叉轴的穿装孔与锁紧螺母的操作空间，后期装配与维护时不需要额外切割、改装车架即可完成后轮组件的安装。

设计思路上没有盲目追求轻量化而牺牲结构强度，而是针对不同位置的受力特性做差异化的材料分配，主梁承受主要静载荷的部分使用厚度更大的钢板冲压成型，折弯处做了圆角过渡避免应力集中，所有焊接位置都预留了足够的焊道搭接量，桁架部分的圆管根据受力方向选择不同的管径，主要受力的斜撑管使用更大直径的厚壁管，辅助支撑的管件适当降低壁厚，在保证整体刚性满足国标两轮车车架强度测试要求的前提下，尽可能控制底盘的整体重量，降低整车能耗提升续航表现。外形尺寸方面，底盘整体轴距适配常规10-12寸轮毂的电动摩托车规格，整体宽度控制在合理范围内，两侧不会超出整车塑料覆盖件的安装边界，前部立管的倾斜角度经过反复校核，匹配常规前叉长度时能够保证合理的拖曳距，让车辆行驶时的转向手感更稳定，低速行驶不晃把、高速行驶不发飘；底盘的离地间隙参考城市通勤的使用需求设定，既能够顺利通过常规高度的减速带与路面凸起，也不会因为离地过高导致整车重心上升，影响过弯时的稳定性。

从装配适配的角度来看，该底盘的所有安装孔位都按照通用配件的标准尺寸设计，不需要定制特殊规格的紧固件即可完成全部部件的装配，前部预留了前挡泥板、车把线束固定座的安装点，中部预留了脚踏板、控制器安装盒的固定位，后部预留了后挡泥板、尾灯、后座扶手的安装接口，后期做整车装配时可以直接在该底盘基础上完成所有覆盖件与功能部件的安装，不需要额外在车架上钻孔焊接，既能够提升量产装配的效率，也避免后期改装钻孔破坏车架的防腐层与结构强度。针对长期使用的可靠性问题，底盘的所有管件端口都做了封堵设计，避免雨水、泥沙进入管内部造成锈蚀，钢板焊接位置都预留了电泳涂装的工艺间隙，保证后期做表面防腐处理时所有位置都能被涂层覆盖，延长底盘在潮湿、多盐雾使用环境下的使用寿命。在受力传递路径的设计上，路面传递的震动经过后轮减震器缓冲后，会通过后部桁架结构分散传递到主梁的多个连接点，不会出现应力集中在单一焊缝位置的情况，驾乘人员的重量通过座椅支撑梁分散传递到主梁两侧，电池组的重量直接由主梁的中部平面承载，载荷传递路径直接清晰，没有冗余的受力结构，能够在长期交变载荷的作用下保持结构稳定性，避免出现金属疲劳开裂的问题。
