可转位端面铣削刀盘结构设计

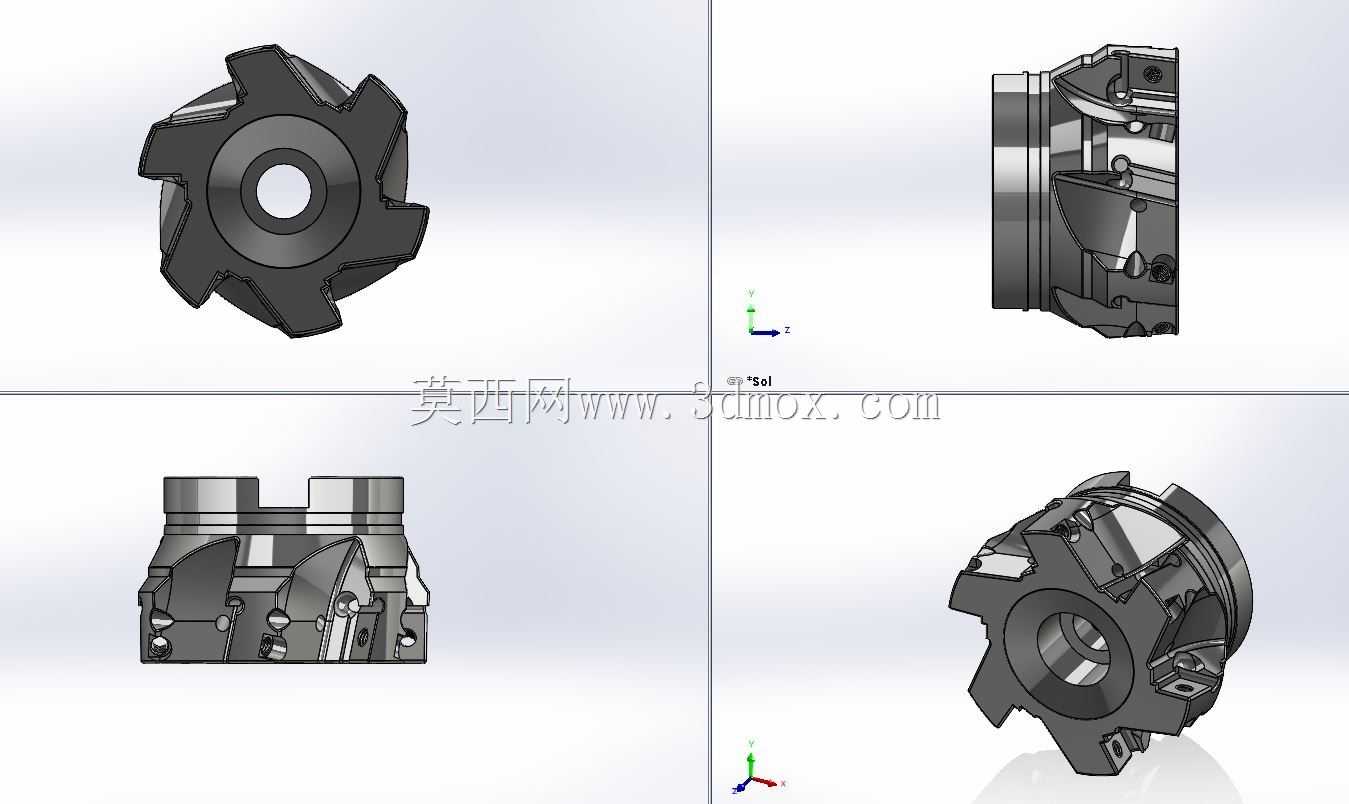

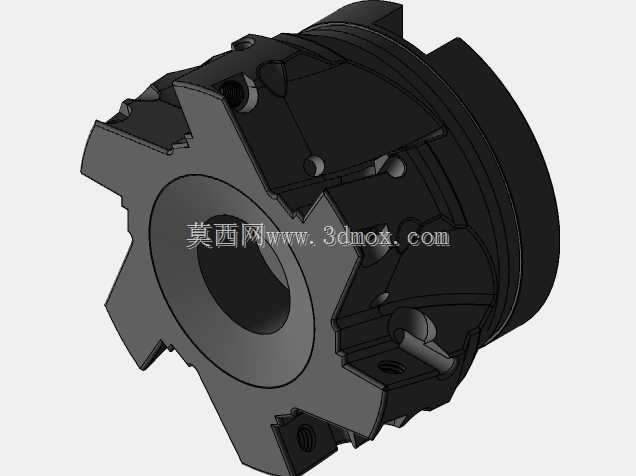

　　这套面铣刀盘的三维结构，主要面向平面铣削与台阶面加工场景，在普通立式加工中心、龙门铣床以及数控镗铣床上都能直接装夹使用。刀盘本体采用盘式布局，中心设置标准主轴安装孔，通过端面键槽与机床主轴端面的驱动键配合传递扭矩，孔位周边预留拉紧螺钉的沉孔空间，保证刀具在高速旋转时不会出现轴向窜动。从外形轮廓看，刀盘外缘均匀分布多个刀夹安装位，每个刀齿沿圆周方向错开一定角度排布，刀片采用可转位硬质合金刀片，通过楔块或螺钉压紧在刀座定位面上，刀片磨损后只需松开压紧件转动一个刃口即可继续使用，无需整体拆卸刀盘，大幅缩短换刀辅助时间。

　　刀齿的几何角度是这类刀具设计的核心。主偏角通常取75度或90度，75度刀盘适合大余量铸铁与钢件的粗铣，切削刃承受的冲击载荷分布更合理；90度刀盘则用于台阶面与侧壁的精铣，加工后侧壁垂直度更容易保证。每个刀片都带有前角与后角，正前角设计能降低切削阻力，在加工铝合金等软质材料时排屑顺畅；加工淬硬钢时则倾向选用略带负前角的刀片，增强刃口强度。刀盘上还设计了内冷通道，高压切削液可从主轴中心经刀体内部直接喷射到切削区，带走热量并冲断切屑，这在深腔面铣时尤为关键。

　　从安装边界考虑，刀盘外径与主轴锥孔规格需要匹配，BT40主轴一般搭配直径63至80毫米的刀盘，BT50主轴可承载125毫米以上的大直径刀盘。刀盘悬伸长度要尽量缩短，过长悬伸会在断续切削时引发颤振，加工表面出现振纹。刀体材料选用合金钢并经调质处理，关键定位面淬火硬化，保证反复装夹刀片后定位精度不丢失。刀夹与刀盘本体之间往往设置微调机构，通过偏心螺钉可以微米级调整每个刀片的径向跳动，使各齿切削负荷均匀，精加工时能获得更高的平面度。

　　排屑空间在刀齿之间留有开阔容屑槽，槽型经圆滑过渡处理，避免切屑卡在刀盘与工件之间造成已加工表面拉伤。做三维建模时，刀片、压紧螺钉、楔块、调整垫片都按独立零件装配，方便在装配环境中检查干涉：旋转刀盘模拟一周，确认刀片刃口突出量、刀夹与工件已加工面的安全间隙，以及螺钉拆装时工具是否有操作空间。模型中坐标系原点设在刀盘端面中心，与机床主轴回转中心重合，调入CAM软件后可直接设定进给方向与切削深度。

　　实际选型中，粗加工优先考虑齿数较少的疏齿刀盘，容屑空间大、抗冲击；精加工选用密齿刀盘，每转进给量大、表面粗糙度低。加工钢件时刀片涂层选TiAlN，铸铁加工选无涂层或Si3N4陶瓷刀片，铝合金则用抛光槽型的无涂层刀片防止积屑瘤。刀盘端面的刻印区域标注直径、齿数与安装孔规格，现场操作工人一眼即可识别。整体结构兼顾刚性、排屑与换刀便捷性，是批量平面加工中应用最广的一类铣削刀具。
