机加工固定式精密平口虎钳结构

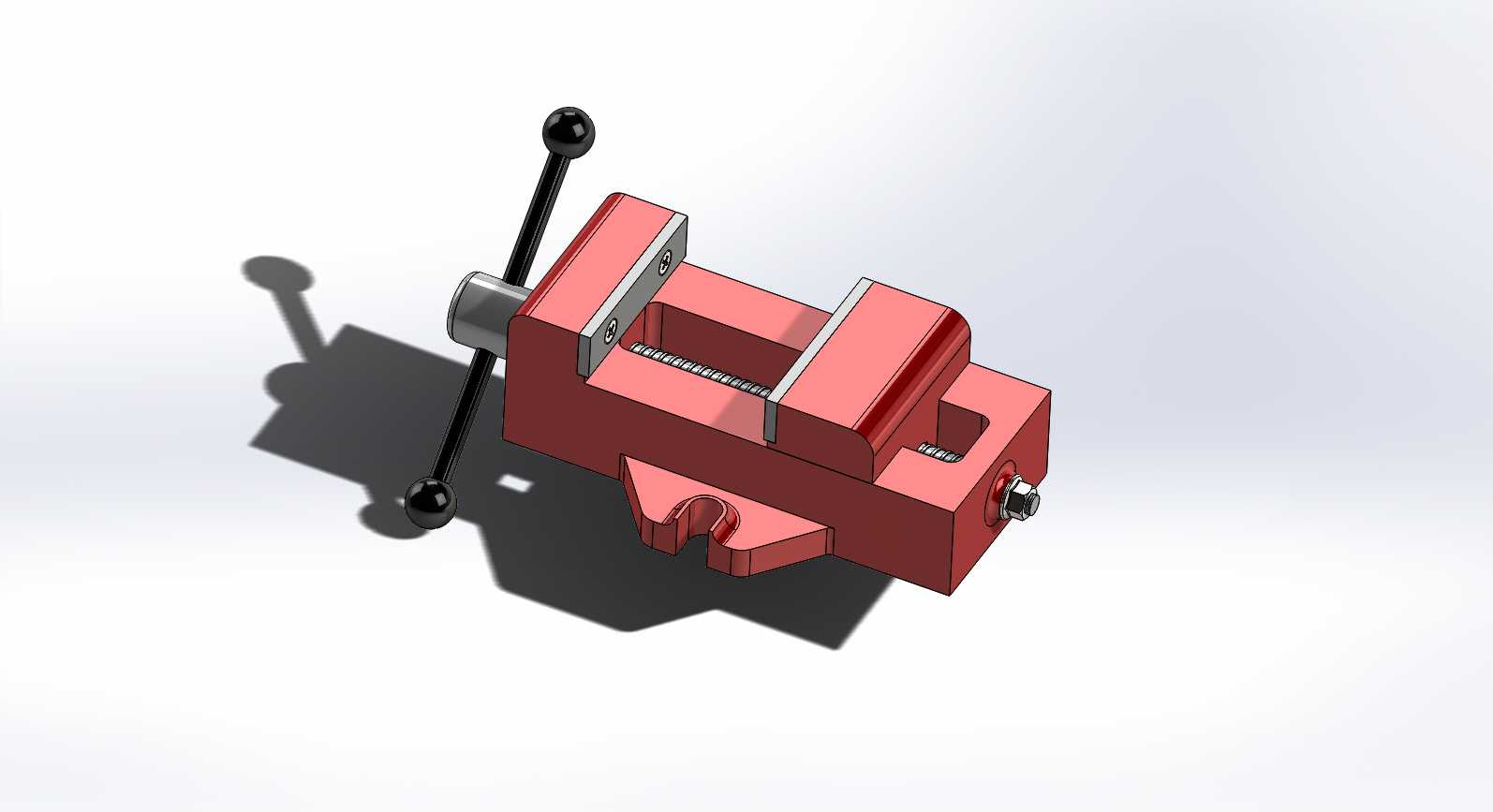

　　这套虎钳结构面向常规铣削、钻削、镗削及轻型磨削工位设计，核心作用是在刀具持续切削产生交变载荷时，把毛坯或半成品工件稳定约束在工作台坐标系内，避免工件出现位移、翘动或让刀。钳体底部采用带定位卡口的安装结构，可直接落入机床工作台上的标准T型槽区域，再通过压板或T型螺栓完成锁紧；安装边界需要兼顾操作手柄的回转空间，尤其丝杠驱动端和加力杆摆动范围内不能与机床护罩、刀具刀柄或冷却管路发生干涉。

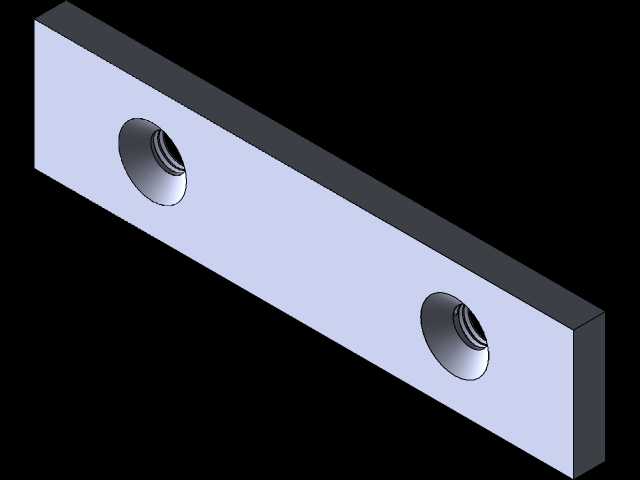

　　从受力路径看，夹紧力由丝杠副输入，经活动钳口传递到工件，再由固定钳口承受反力，最终回传至钳体底座和工作台。固定钳口与活动钳口的夹持面均做了平直承压面设计，适合夹持规则方块料、六面体坯料和已加工出平行基准面的零件；面对毛坯面时，也可配合软钳口、V型块或角度垫铁使用，扩展圆棒料、异形件的装夹能力。钳口高度和开口量的匹配是设计重点：开口过小无法容纳常规坯料，开口过大则会导致活动钳口悬伸增加，夹紧时刚性下降；钳口过高会在工件上方形成不必要的干涉，影响刀具走刀路径，过低则限制叠层装夹和较高工件的稳定支撑。

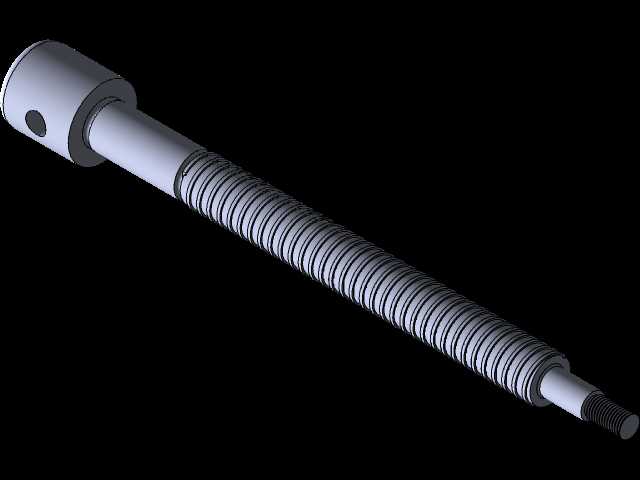

　　丝杠传动区域保留了清晰的螺纹传动与导向配合关系。活动钳体沿底座导轨方向移动，导轨面承担侧向支撑和抗倾覆作用，使钳口在夹紧过程中保持平行，减少工件上浮。手柄端部采用球形握持结构，操作者在对刀前或工序间可快速转动，实现粗开合；接近夹紧位置后，再通过杠杆力臂施加足够轴向力。该方式结构简单、维护方便，对车间环境中的切屑、切削液和粉尘具有较好适应性，但在建模时仍需注意丝杠轴线、导轨面和钳口夹持面之间的平行度关系，这些几何公差直接影响实际夹持精度。

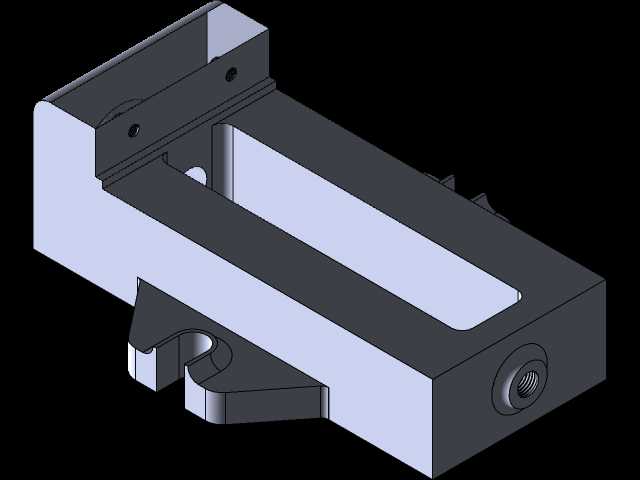

　　底座中部的排屑与落屑空间也值得关注。机加工过程中，切屑容易堆积在活动钳口运动缝隙和钳口下方，若结构没有预留清理空间，工人就需要频繁拆开清理，影响节拍。模型中钳体底部的开口与加强筋布局，兼顾了刚性维护和切屑排出：加强筋沿主要受力方向布置，避免钳体在重载夹紧时出现张开变形；底部轮廓则留出刷扫和吹气清理通道。

　　在实际车间布局里，这类虎钳常安装在立式加工中心、数控铣床、钻床或台钻工作台上，也可用于钳工研修、划线和钻孔工序。选型时不能只看夹持宽度，还要核对工作台T型槽间距、钳体闭合后的总高度、手柄伸出长度以及钳口底面到机床主轴端面的最小距离。若用于多工位批量加工，可在同一工作台上并排布置多台虎钳，并通过定位键或零点定位基础板统一坐标方向，减少每次找正时间。

　　三维建模过程中，应把钳体、活动钳口、丝杠、螺母、手柄、钳口板、紧固件和定位安装面分别建立清楚，尤其要保留运动件之间的装配间隙。丝杠与螺母不能按完全零接触处理，活动钳口与导轨之间也要体现实际滑动配合；否则在干涉检查和运动模拟时会出现虚假约束。夹持状态可建立活动钳口位于最小开口、中间开口和接近最大开口三种位置，用来检查不同工件尺寸下手柄是否可达、钳口悬伸是否合理、压板安装是否受影响。

　　对于结构设计人员而言，该模型的价值不在于复杂曲面，而在于完整呈现了典型机床夹具的力流、导向、传动、安装和操作空间。钳体外形虽然简洁，但每一处壁厚、筋板和开口都与刚性、重量、排屑及加工工艺相关。通过该结构可以直观理解平口虎钳如何把人工输入的扭矩转化为稳定夹紧力，也能为后续设计液压夹具、气动夹具或多工位柔性装夹方案提供基础参考。
