立式车床单刀架切削进给机构

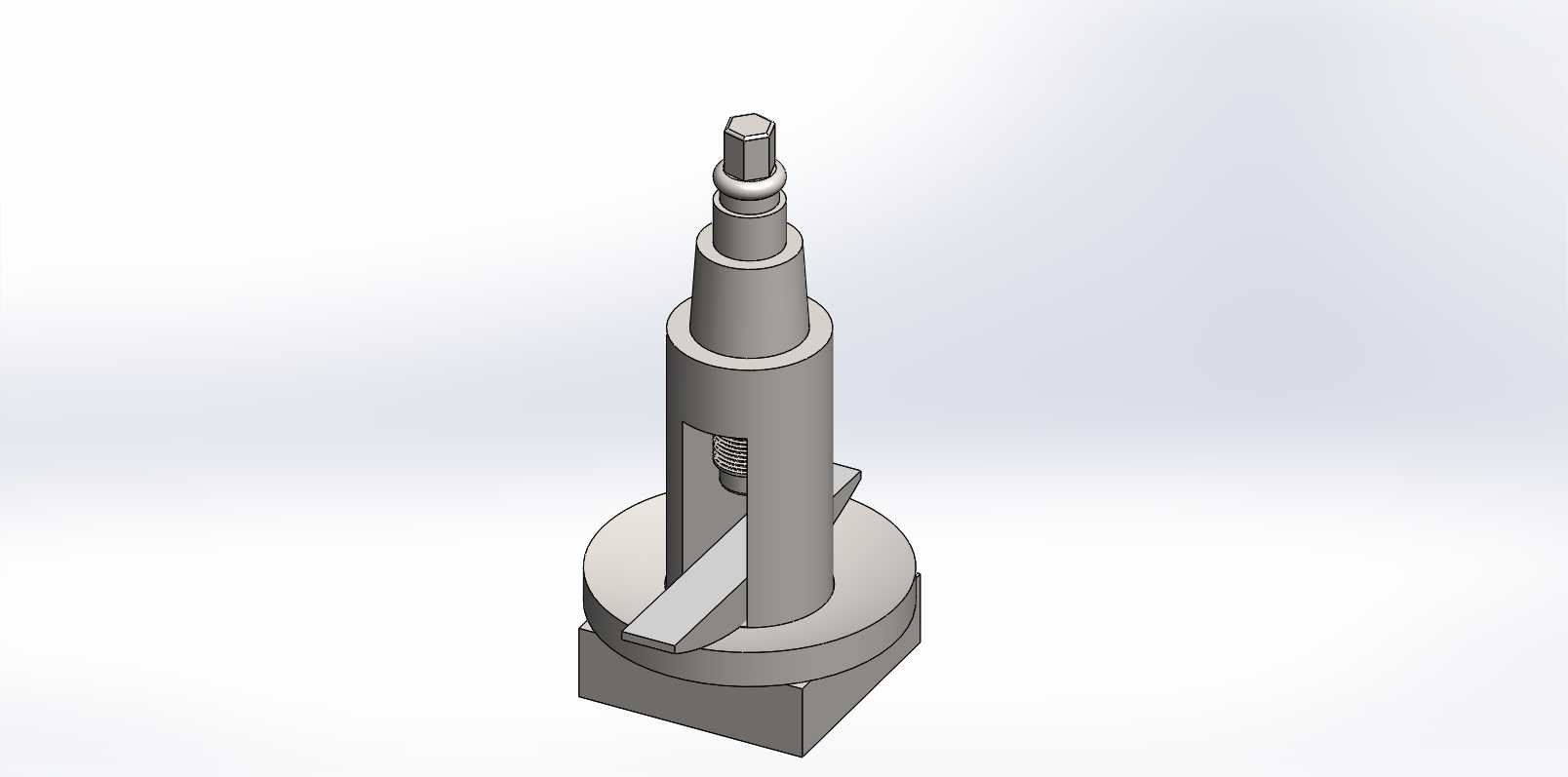

　　这套立式单刀架结构面向普通车床、小型专用车床及教学维修改造场景，核心作用是在回转加工中夹持单把车刀，并把刀杆的位置、压紧力和切削受力可靠传递到溜板或工作台侧。实际布置时，底部方形安装座承担定位与固定任务，圆形回转座提供角度调整基础，中部立轴、锁紧件和顶部调节件共同完成刀位高度、伸出量与夹紧状态的控制。

　　从使用逻辑看，单刀架并不追求多工位自动转位，而是强调结构简单、装刀直接、维护方便。刀具安装在侧向开口位置，刀杆放入后通过压紧构件形成稳定约束；切削时，主切削力沿工件径向和切向传递，底部法兰与方形座需要承受弯矩，立柱则承担导向和支撑作用。顶部的细轴、螺母及垫圈结构用于调节或锁紧上部组件，配合中部可见的弹性压紧件，可在换刀、对刀和锁紧之间形成明确操作路径。

　　建模时需要重点处理几处配合关系。底部方形座与圆形回转台之间不是单纯外观叠加，而是承担安装基准的功能，螺栓孔位置、座体厚度和法兰直径直接决定整机连接刚度。圆形底座上方的立轴与套筒应保持同轴，若同轴度偏差过大，刀架升降或锁紧时会出现卡滞，刀具中心高也会漂移。侧向刀夹槽的宽度、底面平直度和压紧面角度要围绕常见方形刀杆设计，槽底应能提供稳定承托，压紧件则需避开切屑飞溅和刀具干涉区域。

　　外形尺寸方面，模型整体呈细长立式布局，下部占地相对集中，上部调节轴逐层收窄，适合安装在车床溜板上方空间有限的位置。底部方形座的边界决定安装孔距和让位要求，圆形回转座的外径影响刀架旋转范围；立柱高度决定刀具可达到的中心高范围，顶部调节螺母外径较小，操作时需要预留扳手空间。若用于设备改造，应先核对工作台或溜板上的安装螺孔、刀架旋转半径、刀具最大截面以及尾座、卡盘之间的安全距离，避免刀架回转时与工件、护罩或拖板发生碰撞。

　　结构设计上，底座宜采用较厚实的铸铁或焊接钢件思路，以吸收车削振动；立轴和套筒承受反复锁紧载荷，配合面需要保证耐磨性。侧向悬臂是受力薄弱区，刀杆伸出过长会放大切削弯矩，因此槽口位置、加强肋和压紧点应尽量靠近刀具受力线。模型中立柱侧面开设的长槽既为内部压紧件提供装配空间，也便于观察和维护，但开槽会削弱截面刚度，实际设计时需在槽宽、壁厚和锁紧力之间平衡。

　　在普通卧式车床应用中，这类刀架常用于外圆、端面、切槽和简单成形车削；在专机或自动化改造中，也可作为固定切削单元安装在进给滑台上，配合气缸、丝杠或手动调节机构完成定尺寸加工。它的优势在于零件数量少、传动链短、装夹动作直观，操作者能够快速判断刀具是否压紧、中心高是否合适、刀杆是否偏斜。相比多工位转塔刀架，单刀架换刀效率较低，但成本、维护难度和故障点也更少，适合小批量加工、实训设备、维修替换以及轻载切削工位。

　　三维建模过程中，应把装配约束按真实功能建立：底座固定，回转座与底座同轴旋转，立轴沿轴向定位，压紧螺母与螺纹段配合，刀杆在刀槽内按实际夹持方向放置。细节上不能只做外形堆叠，螺纹段、垫圈、锁紧螺母、开槽侧壁和底座倒角都应反映装配关系。工程出图时还需补充关键配合公差、热处理要求和锁紧件规格，尤其是刀槽定位面、回转配合面和底部安装面，这些部位直接影响车刀重复定位精度与切削稳定性。
