山猫滑移装载机整机结构三维数模

　　这套数模还原的是紧凑型轮式滑移装载机的整机装配状态，这类设备在厂区物料转运、市政道路养护、园林场地整理、车间内部清渣、狭小区域拆除作业中使用频率很高。它的核心优势不是大装载量，而是极小转弯半径与原地转向能力，车身两侧车轮可按相反方向驱动，在巷道、仓库通道、围挡内施工时不需要长距离倒车调整，操作人员通过左右轮速差就能完成转向，这也是滑移设备区别于普通装载机的关键结构特征。

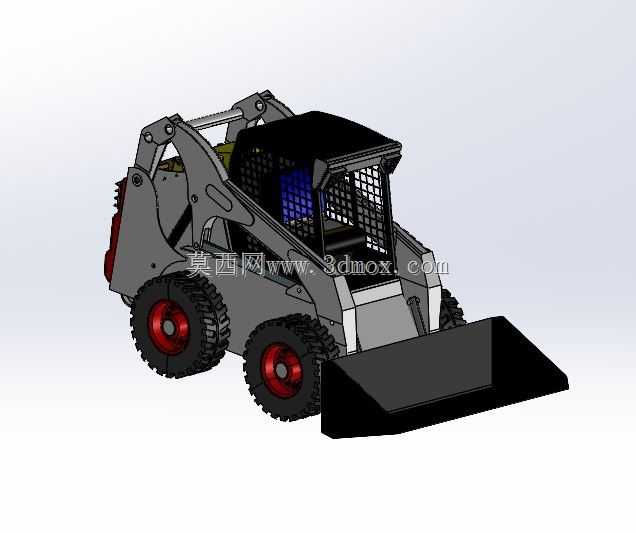

　　从建模结构看，整机布局围绕低矮紧凑的边界展开：底盘上方布置动力舱与液压元件，前部预留属具快换接口，两侧轮胎贴近车身外缘，驾驶室位于中部偏后位置，既保证操作者对前端铲斗或属具的视野，也把整机重心控制在轮距范围内，避免举升载荷时前倾。数模中可以看到轮胎采用深花纹越野形式，轮毂区域做了红色分色，胎面块状纹路对应工地碎石、硬化路面、泥泞场地的附着需求；轮距与车身宽度匹配狭窄通道通行要求，外形高度控制在低矮厂房、集装箱内部作业的限高范围内。

　　前端工作装置是这类设备的设计重点。模型保留了动臂、连杆、属具安装板以及前部防护结构的相对位置，动臂沿车身两侧向上向后延伸，举升过程中属具轨迹靠近车体，能够在墙边、料堆边缘完成铲装和抬升。实际使用时，前端并不局限于铲斗，还可更换清扫器、破碎锤、抓斗、推雪板、挖斗等多种属具，快换板与液压接口的位置决定了属具互换效率。建模时需要重点核对动臂铰点、油缸铰点、车架支座之间的同轴关系，任何一个销轴位置偏差都会在运动仿真中造成臂架干涉。

　　车身侧面与后部覆盖件体现了维修便利性思路。动力舱罩、侧门、尾部配重区域的轮廓在数模中均有体现，日常保养时需要打开侧罩接触滤清器、电瓶、液压阀组与加注口，尾部造型则兼顾配重与防撞。前部黄色区域对应设备外观识别色与工作灯、防护板安装位，黑色覆盖件多为机舱护罩、驾驶室边框和轮胎周边挡泥结构。网格状踏板与开口区域服务于人员上下和散热需求，不能只按外观曲面处理，建模时要留出踩踏支撑、通风间隙以及焊接或螺栓固定边。

　　从安装边界判断，这类设备在总装时需协调多条系统路径：发动机或电机动力传递到液压泵，泵体输出压力油至行走马达与工作油缸，管路沿动臂和车架内侧敷设，避免被轮胎甩石或属具碰撞。驾驶室下方、底盘两侧是管路和线束集中区域，三维设计阶段必须把硬管折弯半径、软管最小弯曲半径、管夹固定间距一并考虑，否则实物装配时容易出现油管与轮胎、护罩或维修工具干涉。轮胎转向时不采用传统转向桥，而是靠两侧马达差速实现，因此车架内部可以省去复杂转向拉杆，把更多空间留给油箱、液压阀和冷却模块。

　　作业场景对结构尺寸提出的约束很直接：在仓库内搬运散料时，车身宽度要适应托盘通道；在市政人行道上破碎或清扫时，整机长度不能影响交通围挡布置；在养殖场、厂房地下室作业时，排气、散热、噪声和离地间隙都要平衡。数模把底盘离地高度、轮胎外径、驾驶室顶部轮廓、前端属具最低点之间的关系表达出来，适合用于方案评审、运动干涉检查、属具匹配以及整机外观展示。对于结构设计人员来说，后续可在此基础上细化液压管路走向、销轴公差、护罩钣金拆分和维修开口；对于设备选型人员，则可通过整机外廓判断它是否适合狭窄场地的多属具循环作业。
