履带式主战装甲作战坦克

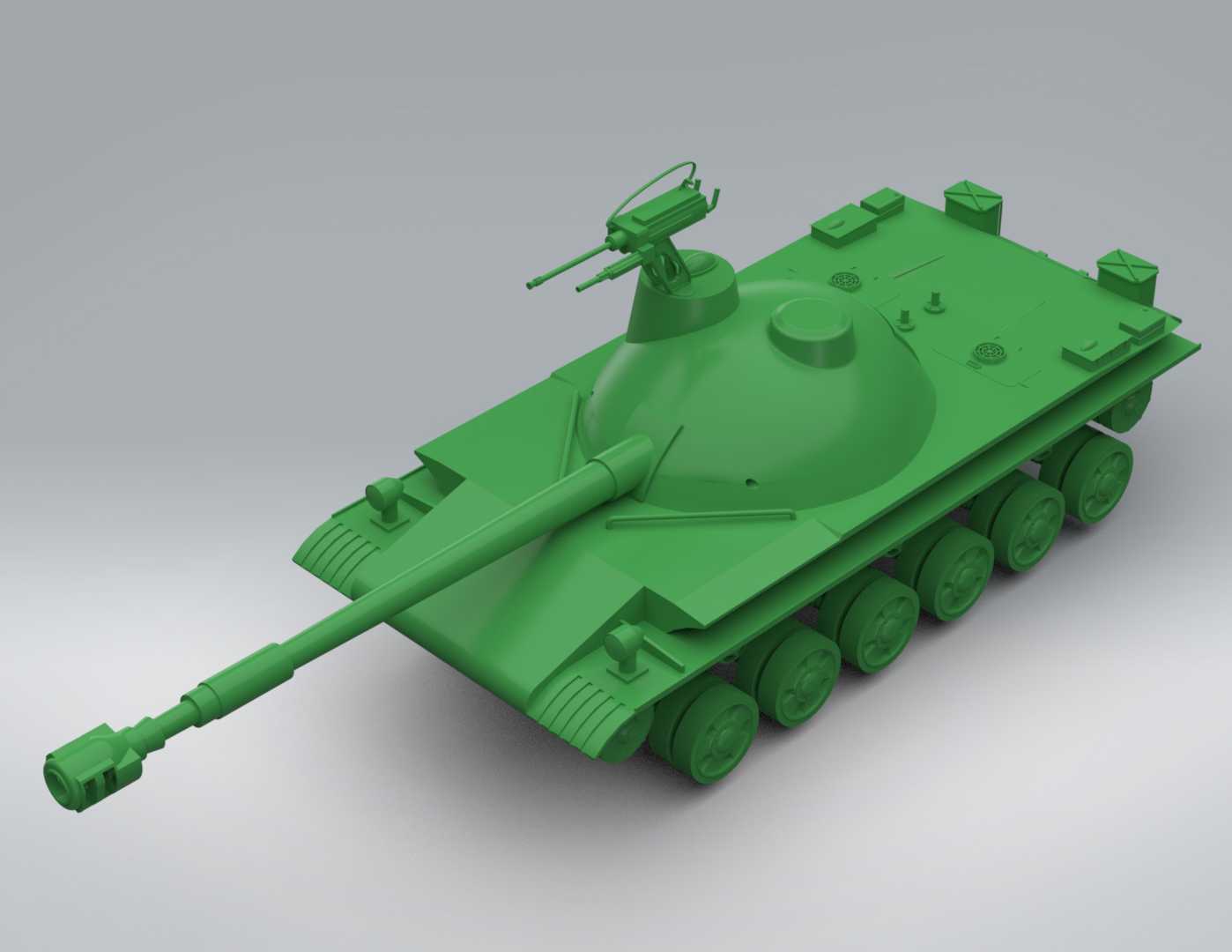

　　履带式装甲作战车辆在地面突击装备体系中承担火力压制、阵地突破与伴随掩护任务，其总体布置围绕火力、机动、防护三者的平衡展开。该型坦克采用常规战斗室居中、动力传动后置的总体方案，车体首上采用大倾角倾斜装甲布局，通过增大法线角度提升等效防护厚度，同时控制整车战斗全重。炮塔为整体铸造式圆润外形，曲面过渡有利于跳弹，并为乘员、火炮俯仰机构和弹药输送留出内部空间。

　　火力系统以长身管坦克炮为核心，炮管向前伸出车体较长距离，身管前端设置抽气装置与炮口制退结构，用于减小后坐冲击并排除炮膛烟气。炮塔顶部布置高平两用机枪，可对地面轻型目标和低空目标进行压制，机枪通过环形枪架安装在指挥塔附近，具备一定方向和高低射界。炮塔表面还保留了观瞄镜、舱门、通气罩、扶手和吊环等细节，这些结构在实车中分别对应乘员进出、观察瞄准、吊装维修和涉水通气等功能。

　　行走部分采用履带接地形式，每侧配置多组大直径负重轮，履带板沿车体两侧形成连续支撑面。相比轮式底盘，履带接地面积大、接地比压低，能够在泥泞、沙地、雪地和松软起伏地形中保持通过能力。负重轮沿车体侧面等距排列，配合主动轮、诱导轮和托带轮构成完整履带环；首下位置设置履带张紧与导向结构，侧裙板可对上部履带和行走机构形成防护，同时减少行进间卷起的尘土。

　　建模时需要重点控制车体、炮塔和炮管三者的空间干涉关系。炮塔座圈位于车体顶部中央，座圈直径决定战斗室开口尺寸，也限制炮塔内部人员和设备布置；炮管在最大俯角、仰角状态下均不能与车体首上甲板、驾驶员舱盖或随车附件发生碰撞。炮塔尾部与车体后部动力舱盖板之间要保留旋转间隙，顶部机枪在回转时也需避开舱门和观瞄装置。履带包络面与车体侧甲板、翼子板、储物箱之间应留出泥沙堆积和维修拆装空间。

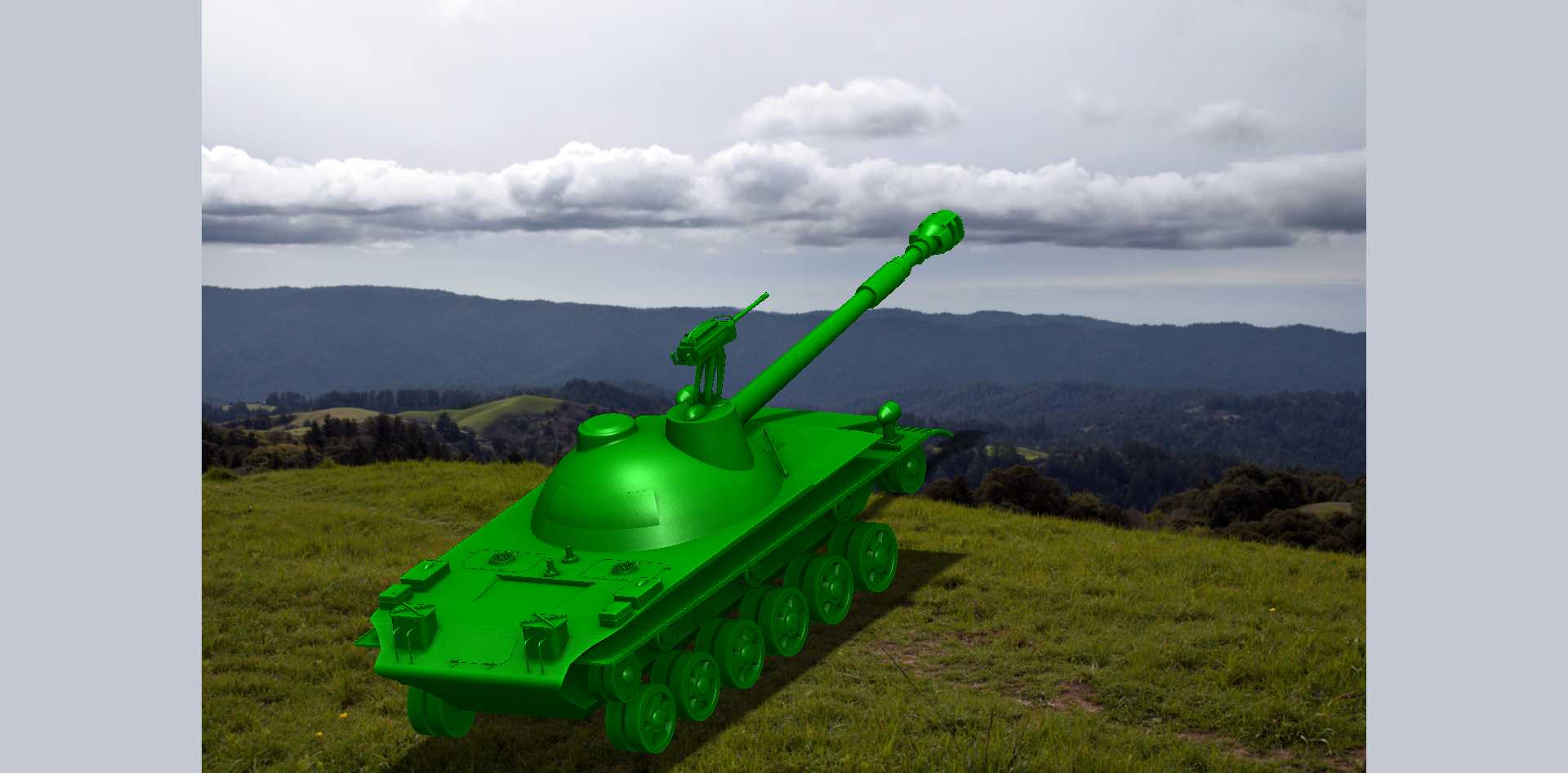

　　外形边界方面，长炮管使整车前后方向尺寸显著增大，在运输、库房停放和登车桥作业时需按炮管前伸状态核算最小转弯与通过长度。车体宽度由履带外缘和侧裙板共同决定，高度则受炮塔顶部舱门、机枪架和天线座影响。工程应用中，这些边界直接关系到铁路平车运输、集装箱装载、坑道通行以及维修工位吊装。

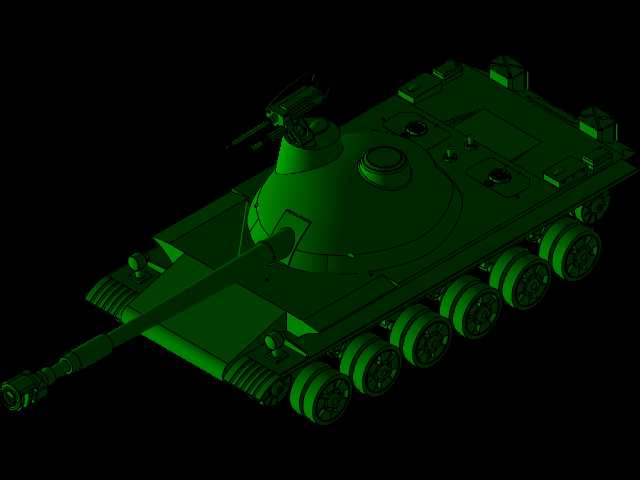

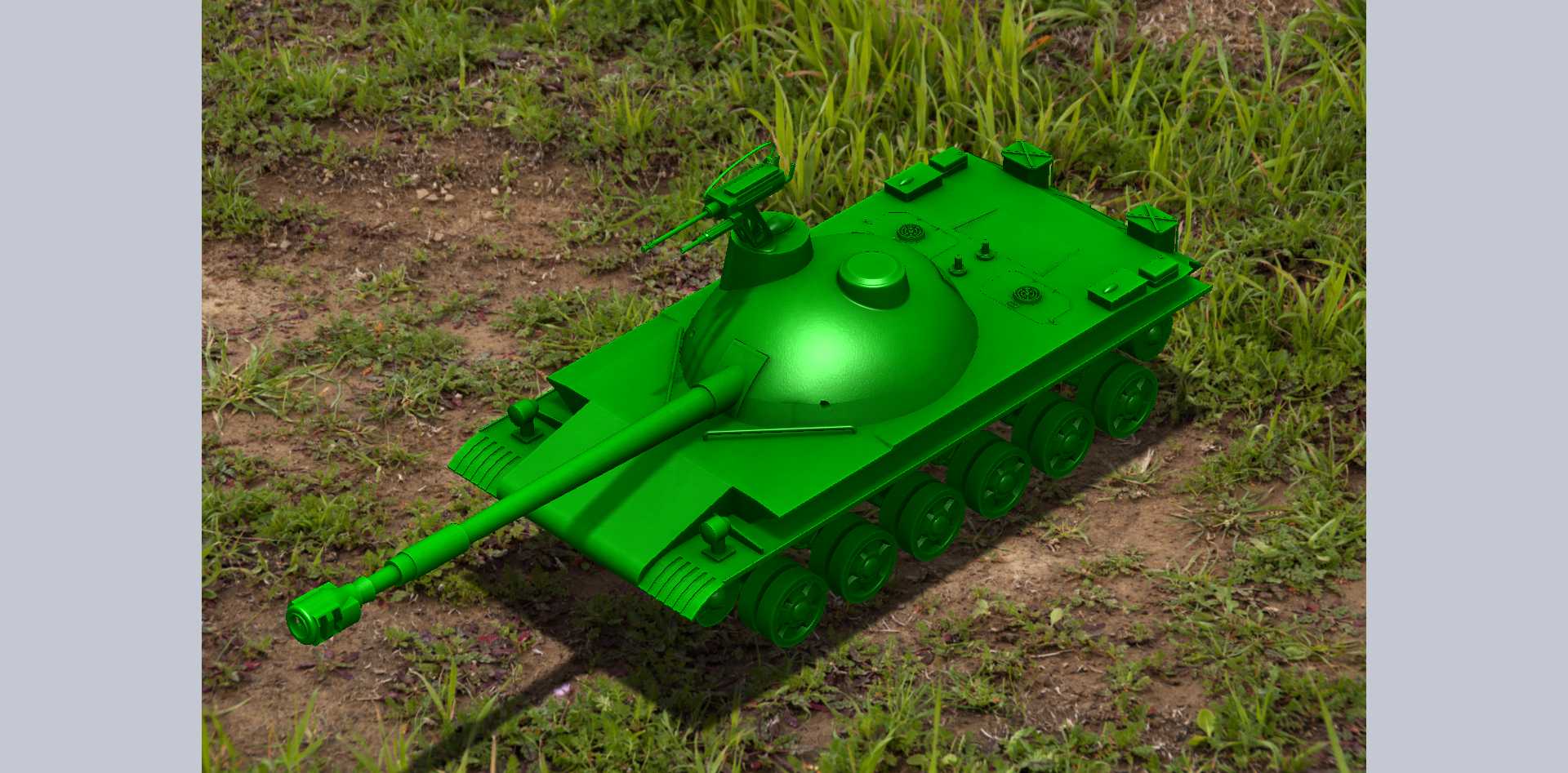

　　结构表达上，车体前部倾斜甲板、侧面储物箱体、后部动力舱盖板和顶部检查口均按实车功能分区建模；履带轮系采用重复阵列方式控制负重轮位置，保证轴距、轮径和履带节距之间协调。曲面炮塔与规则车体之间通过座圈和过渡甲板连接，建模时需保证曲面光顺、壁厚概念清晰以及附件定位合理。该模型可用于装甲车辆总体布置演示、军事装备结构教学、游戏仿真资产制作以及3D打印样件验证，能够直观呈现坦克火力系统、履带行走机构和装甲外形之间的工程关系。
