玻璃容器产线推杆转移机构

　　这套推杆转移机构主要面向玻璃容器成型后段的衔接工位，常见于玻璃瓶、玻璃罐等中空容器从成型区域向主输送线转移的环节。现场工况中，刚完成成型的瓶体需要在节拍内离开成型位置，若转移动作不稳、定位偏差过大，后续输送、检验、退火或包装工序都会受到牵连，因此该机构承担的是成型端与输送端之间的短距离、重复性推送任务。

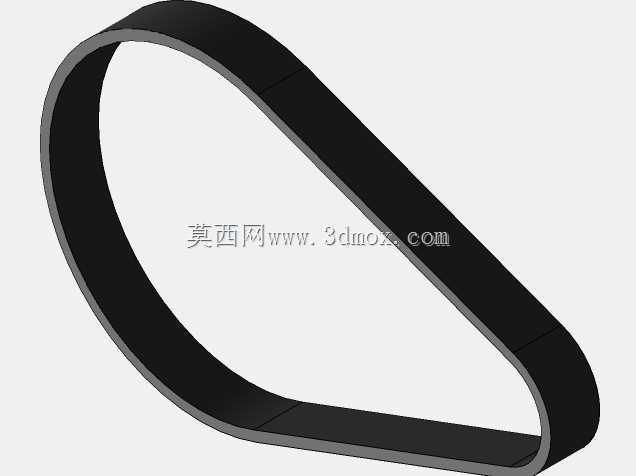

　　从结构布置看，机构采用分层承载方式，底部安装板负责与设备机架或工位平台固定，中部布置动力与传动部件，上部设置推送执行端和瓶体承接位置。动力部分通过电机、同步带轮及传动件将旋转运动转化为可控的直线推送动作，传动路径紧凑，支撑件与导向件围绕运动方向布置，能够减少推送过程中的偏摆。上层板件不仅承担安装基准作用，也对执行端的运动范围形成约束，使推杆在指定行程内完成接触、推送、退回的循环。

　　实际使用时，瓶体由成型位置进入待转移区，机构按照产线节拍动作，将瓶体平稳推至主输送机上的预定位置。这里的关键不在于单纯追求推送速度，而在于接触瞬间的冲击控制、推送终点的重复定位以及退回时与周边夹具、护板、输送件的避让。玻璃瓶属于脆性制品，推送力过大容易造成瓶体磕碰、表面划伤或局部应力集中；推送力不足又可能导致瓶体停留在过渡区，影响下一循环。设计中通过电机驱动、传动比匹配和导向结构约束，使执行端在有效行程内保持较稳定的运动状态，兼顾转移效率与制品安全性。

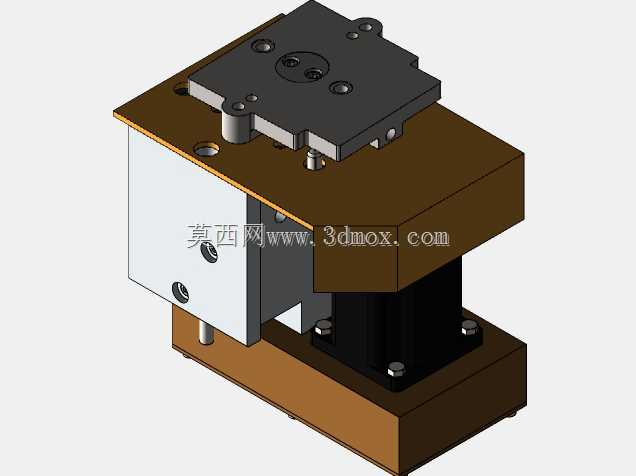

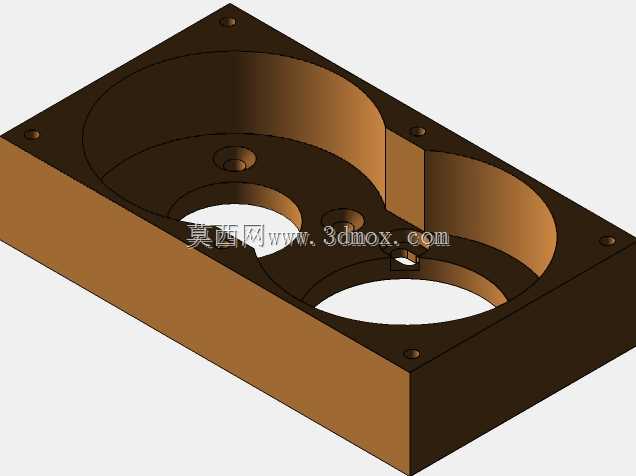

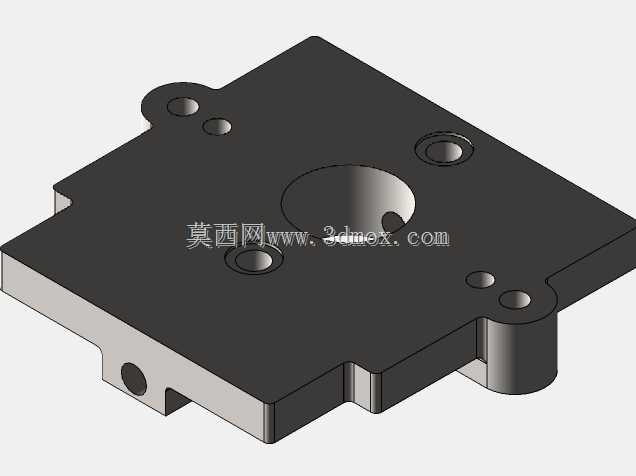

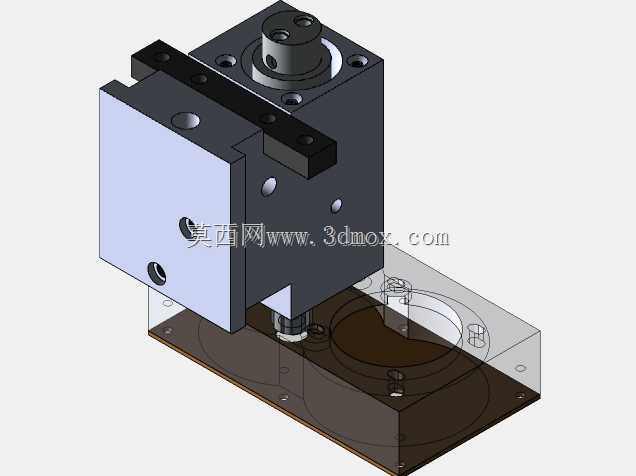

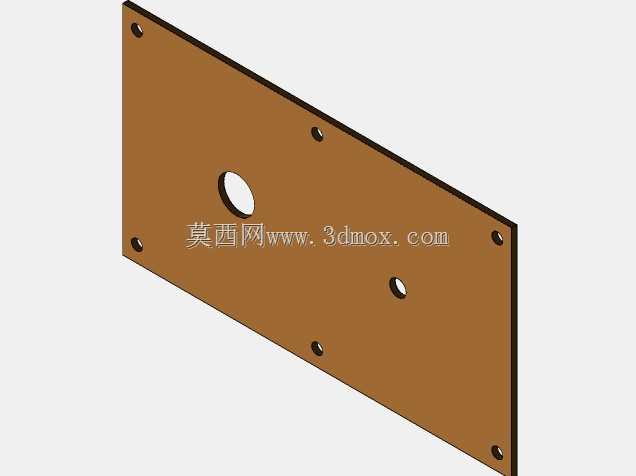

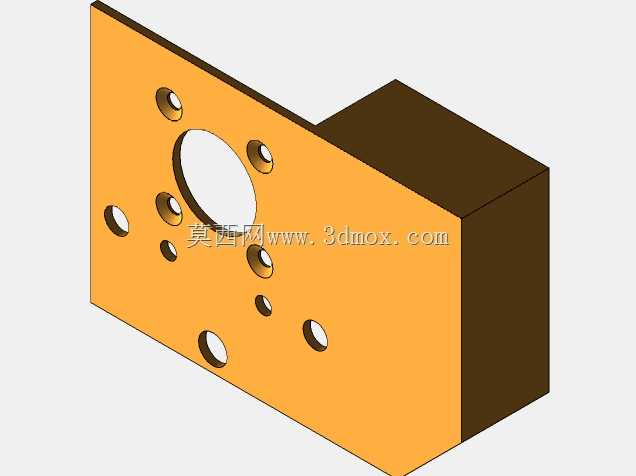

　　外形上，该机构整体呈箱式叠层结构，底部基板、中部立板和上部安装板共同构成刚性框架。基板四周预留安装孔位，便于固定在机架台面；中部侧板对电机、带轮和传动轴形成防护与支撑；上部平台用于安装推杆导向、限位及相关检测元件。安装边界需要重点核对三个方向：一是底部基板与机架连接孔的位置关系，二是上部推送端相对主输送机中心线的高度和横向距离，三是推杆退回状态下与成型侧夹具、护罩及人工维护空间的间隙。若整机线体已经预留工位，应先确认输送面高度、瓶体中心高和推杆作用点高度，再进行固定，避免后期因高度差造成瓶体受力点偏上或偏下。

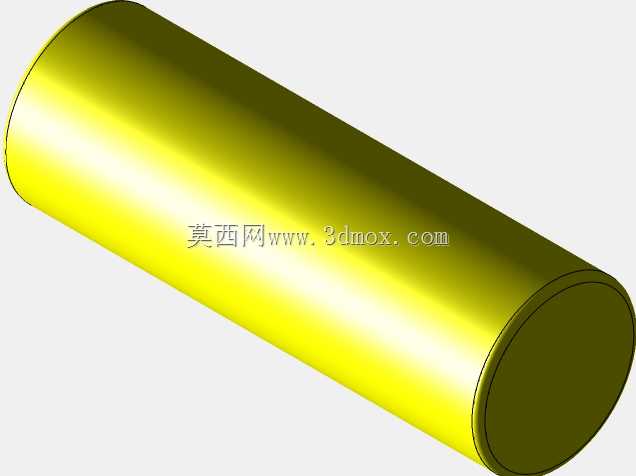

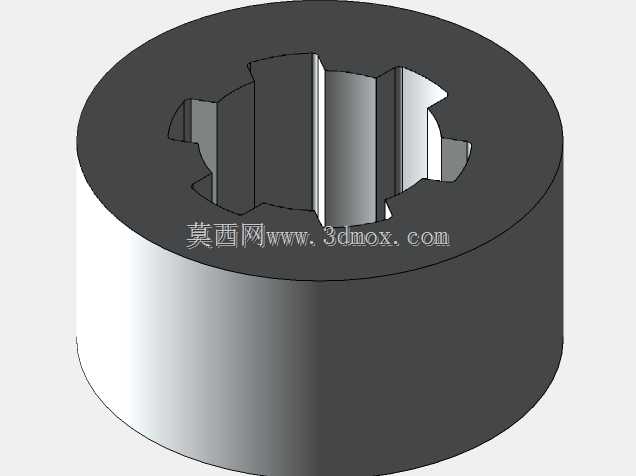

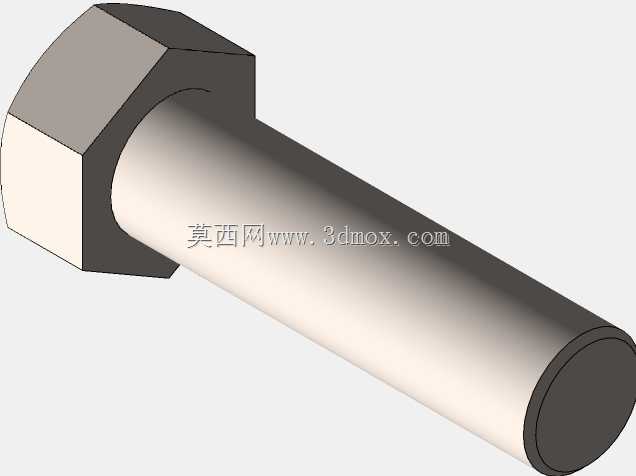

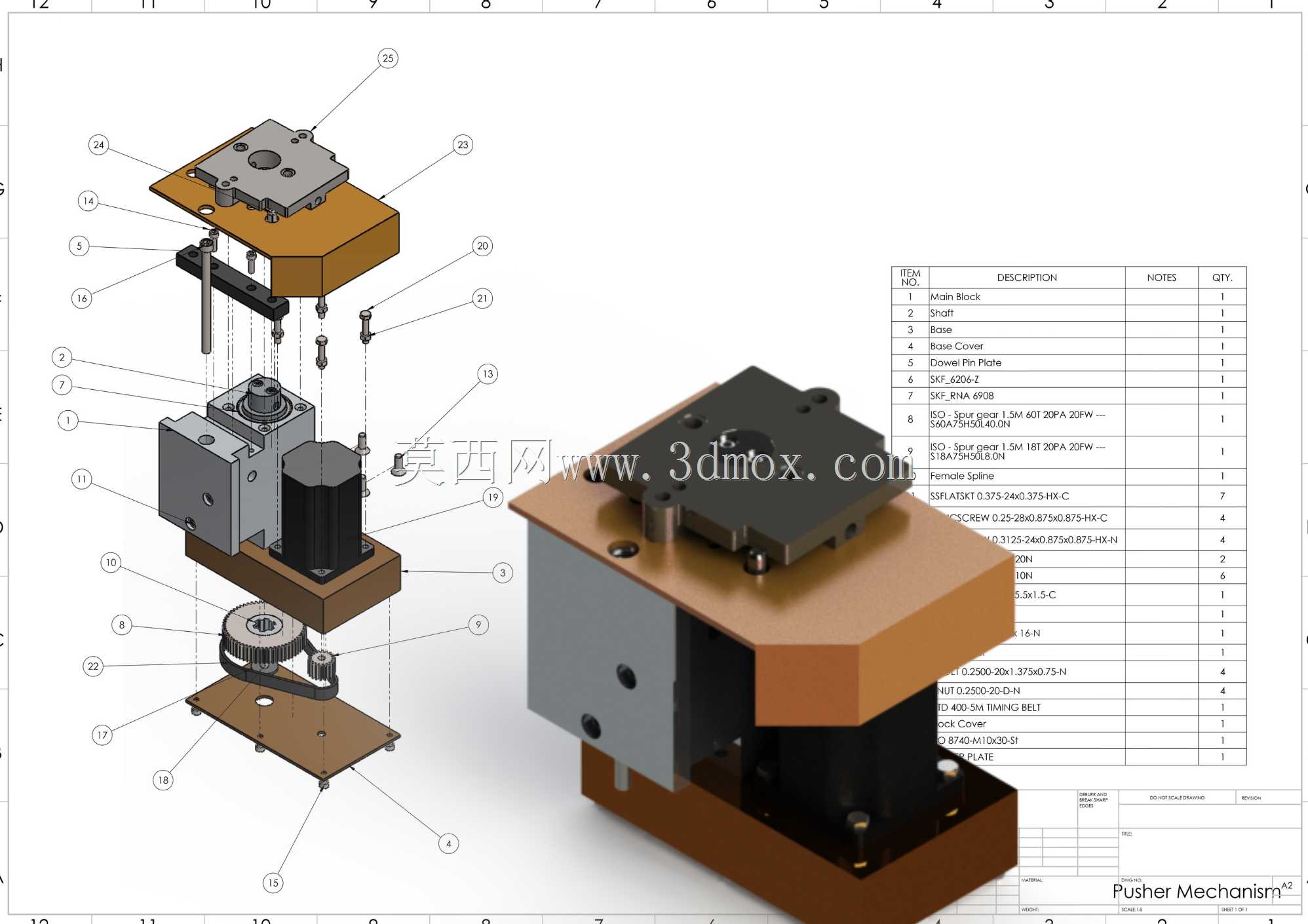

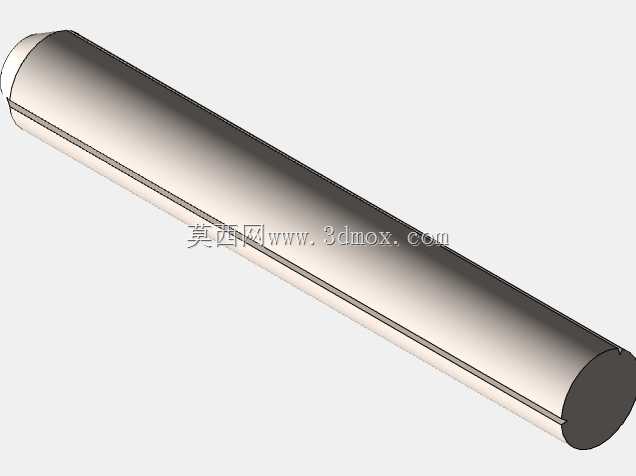

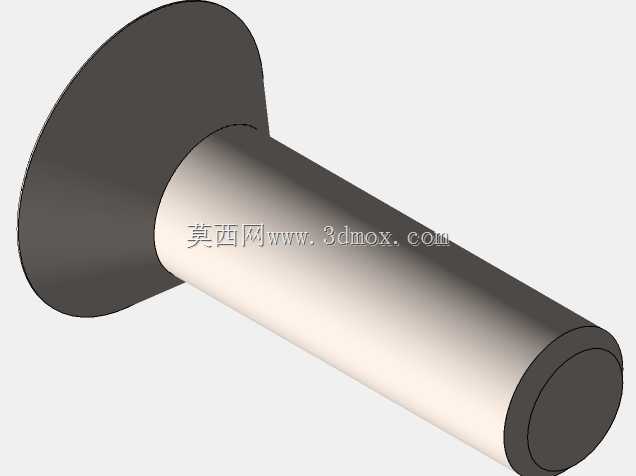

　　结构设计思路体现了模块化与可维护性。爆炸视图中各板件、轴、带轮、紧固件和定位件关系清晰，便于在三维环境中检查装配顺序和运动干涉。电机侧置并通过同步带传递动力，可在有限空间内调整传动布局；上下板之间的立柱和支撑件提高了框架刚度，使推送负载作用时板件变形更小；执行端附近的安装面可根据瓶型、夹具或导向块形式进行局部更换。对于多规格瓶罐共线生产的场景，这类结构有利于通过更换接触块、调整行程限位或修改推送端位置来适配不同直径和高度的容器。

　　在功能特性方面，机构强调的是稳定、连续和可集成。它不是独立完成包装的主机，而是包装与输送自动化链路中的转移执行单元，需要与主输送机、成型设备节拍、检测信号和防护系统协同工作。建模时需要关注运动件的行程范围，尤其是推杆伸出极限、退回极限以及带轮传动区域的安全空间；装配时应保证传动轴与导向方向的平行度，避免带轮偏磨或推杆卡滞；接线与调试时则需结合产线信号确认单次推送时间、等待位置和异常退回逻辑。

　　从工程应用角度看，该类机构适合布置在成型机出料侧、输送线转接位或多工位分流点。其结构不复杂，但对安装基准、动作节拍和瓶体接触方式要求较高。三维模型完整呈现了框架、动力、传动、执行和安装接口之间的关系，可用于结构评审、干涉检查、工位布局、备件梳理以及非标自动化方案参考。
