粉料拆袋卸料工位切割破袋机

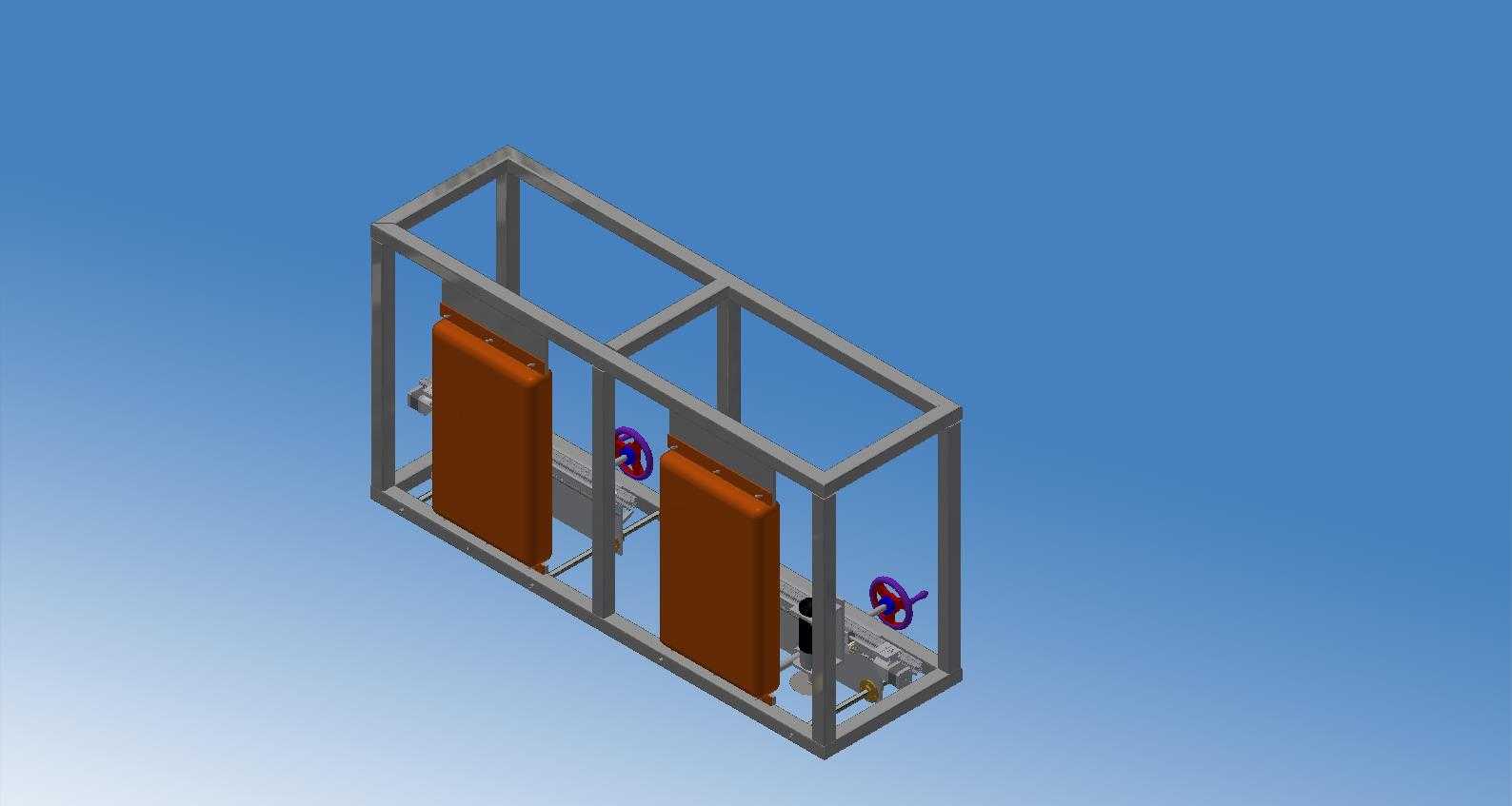

　　该设备面向粉体原料人工或半自动拆包投料场景，常见于食品添加剂、化工粉料、医药辅料、塑料粒子及小颗粒原料的入库投料工段。现场作业时，袋装原料被推送至两个并列工位的竖向承托位，袋体由两侧棕褐色护板限位，操作人员通过手轮驱动切割与夹紧机构，沿袋身完成划口，随后袋内粉末依靠重力下落，经下方导流结构转移至后部储料罐或密闭输送链路。双工位并列布置可在一侧完成割袋、抖料或清理时，另一侧同步进行上袋与对位，减少单工位等待造成的节拍中断。

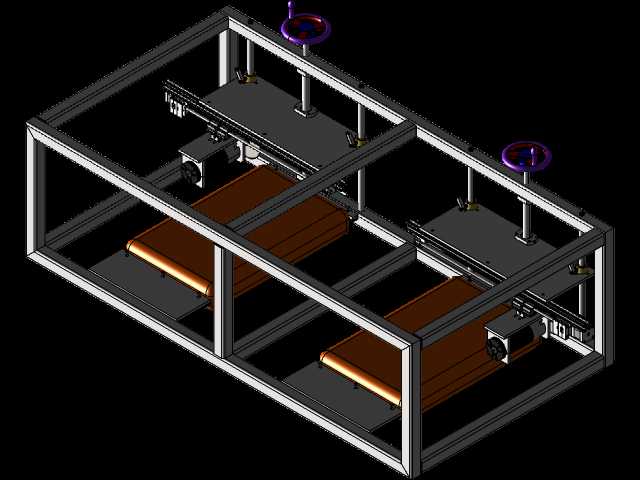

　　整体框架采用矩形钢管焊接成型，外侧轮廓形成完整的防护与安装边界。立柱、横梁和中间分隔梁共同承担护板、手轮、传动轴、切割组件及下部导流件的载荷，框架上方保留敞开空间，便于袋装物料从正面或上方送入；底部设置横向连接梁，用于固定执行元件和落料通道。建模时需要重点控制框架内净宽、工位间距、护板开合范围和手轮操作半径，避免袋体推入过程中与立柱干涉，也要保证人员站立位置能够顺畅转动手轮。

　　两个竖向护板并不只是外观挡板，实际承担袋体定位和侧向约束作用。袋包在割破后会因粉料流失产生变形，若缺少侧向承托，袋体容易歪斜、夹刀或残留物料。护板的高度应覆盖袋装原料主要受力区域，下部与落料区保持过渡间隙，使划开后的粉料能够沿护板内侧汇入下方通道。手轮布置在机架前侧偏下位置，轮缘回转空间需要在三维布局中单独校核；手轮后方连接的传动件可将旋转运动转换为切割件进给或夹紧动作，具体结构在模型中以轴系、支座和连接件形式体现。

　　设备下部是粉料转移的关键区域。割袋后的物料不能直接无约束散落，因此框架底部预留了导流、接料和与储料罐对接的安装面。结构设计时应使落料点尽量靠近储料罐入口，减少粉料在机架内的水平搬运距离；对接面周围应留出法兰、卡箍或软连接的装配空间，便于后期与密闭料斗、螺旋输送机或负压输送系统衔接。若现场存在粉尘飞扬问题，可在落料通道侧方增设抽尘口，模型框架的杆件位置不应遮挡后续除尘管路。

　　从安装边界看，该设备属于立式工位装置，占地面积不大，但高度方向需要满足袋体竖立、人员操作和上部吊装维护三项要求。机架前后侧应保留袋包推送距离，手轮外侧需保留人员操作空间，底部与地面之间可通过可调支脚或膨胀螺栓固定。由于设备承受袋装物料偏载和人工推袋冲击，框架地脚不能仅按静载荷估算，应结合侧向推力校核连接强度。双工位中间的分隔梁既增强机架刚性，也防止两袋物料在作业时相互碰撞。

　　建模思路上，可先以焊接机架为骨架确定总体包络，再依次布置护板、手轮、轴系、切割执行件和底部导流件。机架杆件宜采用规格一致的方管，便于统一下料和焊接；护板采用薄板加加强筋的方式控制重量；手轮、轴支座和连接销等运动部件应保留装配间隙，不能在模型中与固定件发生实体重叠。对于需要出工程图的环节，应补充焊缝位置、安装孔位、护板可调范围和落料口连接尺寸，使三维模型不仅用于展示，也能直接服务于现场布置、加工制作和后续改造。
