奥托尼克斯TC4S面板式温控器数显温控仪

　　这款面板式温度控制器属于工业现场最常见的48×48mm规格数显温控仪，对应奥托尼克斯TC4S系列产品，在包装机械、注塑辅机、恒温烘箱、小型加热台、食品加工线、实验室温控柜里都能见到同规格产品的身影。做电控柜布局时，这类仪表的开孔边界是结构工程师最先要卡住的尺寸：面板正面为正方形48mm×48mm，柜体面板开孔通常取45mm×45mm左右的方孔，仪表本体从柜前推入，靠背部两侧的卡扣或安装支架压紧柜板，适配柜板厚度一般在1~5mm区间。

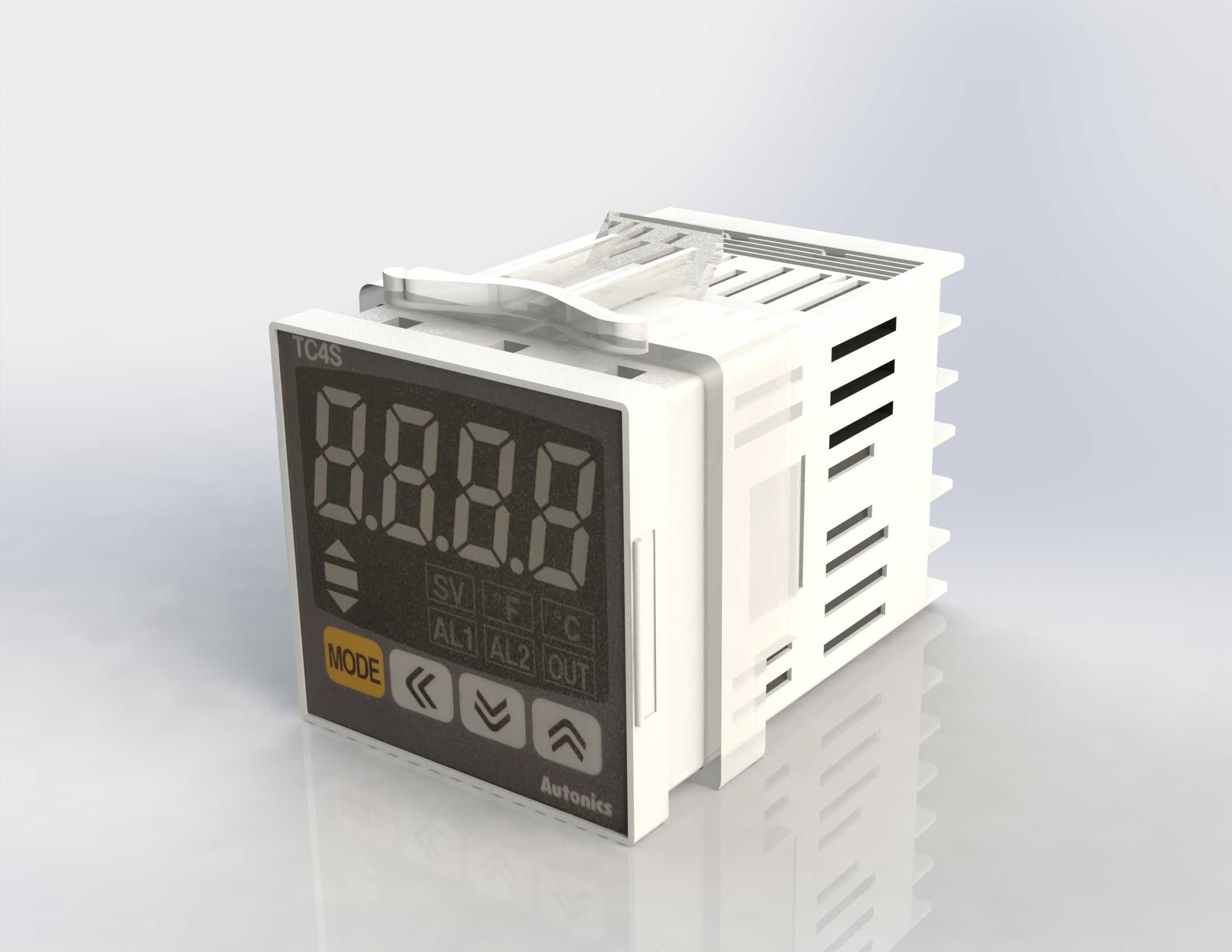

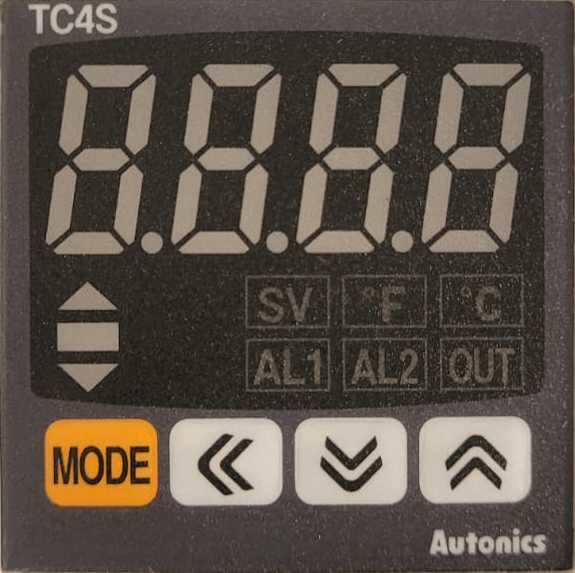

　　从三维结构上看，仪表正面是深色显示面板，上部布置四位红色或白色高亮数码管，用来实时显示当前测量温度PV值；下部对应设定值SV显示区，面板上印有SV、℃、AL1、AL2、OUT等丝印标识，分别对应设定温度、温度单位、两路报警输出与控制输出状态指示。正面下方设置MODE模式键，以及左移、下调、上调三个操作按键，按键采用硅胶或硬质塑料凸点设计，戴薄劳保手套也能完成参数切换。左下角黄色MODE标识区与右下角Autonics品牌丝印，还原了实物面板的配色分区。

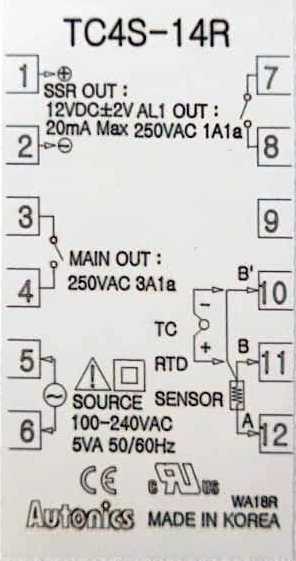

　　仪表壳体采用阻燃ABS白色塑料注塑成型，本体深度方向从面板往后延伸约70~80mm，柜内需要预留足够走线空间，后方接线端子排分布在壳体尾部，端子旁标注电源、热电偶输入、PT100输入、继电器输出、SSR驱动输出、报警触点等接线位，三维建模时壳体两侧的散热格栅、顶部的卡扣滑槽、背部端子的阶梯轮廓都需要逐一还原，这些细节直接决定了装配干涉检查的准确性。壳体左右两侧预留的安装卡槽，用于插入固定支架，支架拧紧后将仪表牢牢压在柜面板上，避免设备振动过程中仪表松脱。

　　实际工程选用时，TC4S这一类温控器支持热电偶K、J型以及热电阻PT100多种输入信号，控制输出可选继电器触点输出或电压脉冲驱动SSR固态继电器，报警路数支持两路独立报警，可分别设置上限报警、下限报警、偏差报警，满足加热超温切断、低温提示等联锁需求。供电规格常见AC100~240V宽电压，也有24V直流供电版本，适配不同厂区配电条件。

　　在成套设备设计流程里，温控器的三维建模不能只画一个方块代替：正面数码管的倾斜视角、按键的凸起高度、壳体侧面散热槽的间距与深度、背部端子的插拔空间，都会影响电控柜内部的布线规划。比如柜内深度有限时，要提前核算仪表本体深度加上后方接线端子压接导线后的弯曲半径，避免柜门关闭时压线；多台温控仪并排安装时，相邻仪表之间要留出至少10~20mm的横向间距，保证散热格栅不被遮挡，同时方便操作人员单独按压按键，不会误触相邻仪表。

　　温控器在设备里的核心作用，是把温度传感器采集的实时信号与设定值做PID运算，输出开关量或脉冲信号控制加热管、固态继电器、电磁阀等执行件，把被控对象温度稳定在设定区间。相比老式指针式温控表，数显PID温控器控温精度更高，参数可通过面板按键整定，超调量小，在小型热压设备、3D打印机热床温控、模具预热台、恒温水箱这类场景里替换通用性很强。建模时还原面板丝印、按键布局与壳体安装结构，既能用于电控柜的虚拟装配校验，也能作为操作面板外观设计的参考，提前核对开孔位置、仪表排布与人机操作高度是否匹配车间操作人员的视线范围。
