水包油在线分析仪集成管路检测装置

　　这套水包油分析仪三维结构围绕工业流体在线监测场景搭建，整体采用壁挂式安装布局，将检测主机、采样预处理单元、立式分离罐体与流体输送管路整合在同一安装背板上，适配海上采油平台、油田联合站、含油污水处理工段以及化工循环水系统的连续工况。现场介质中分散油滴与水相混合，常规离线取样存在滞后、样品转运破乳、数据波动大的问题，该装置直接旁路接入工艺管线，可实时反馈水样含油浓度变化，为破乳加药、油水分离排油、污水达标排放提供联锁依据。

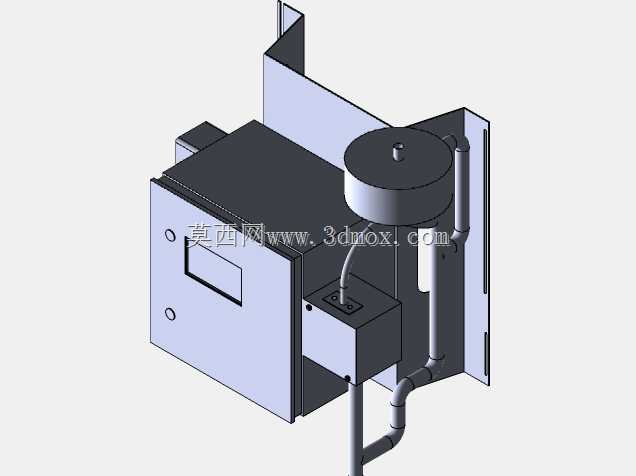

　　结构设计上，左侧箱体为仪表主控与显示单元，正面预留显示屏开窗与操作按键孔位，箱体侧边布置安装固定孔，内部可容纳信号采集板、电源模块与接线端子，箱体与背板之间留出走线间隙，避免现场布线挤压线缆。中部独立小箱体为采样预处理模块，顶面设置快插接头与调节旋钮，可对进入检测单元的水样进行流量调节、粗颗粒拦截与稳压，减少来液压力波动对检测精度的干扰。右侧立式圆柱罐体为气液分离或缓冲稳流部件，顶部预留排气与传感器安装接口，罐体通过弯管与下方采样回路连通，管路走向沿背板边缘排布，多处采用90度弯头衔接，既压缩整体占用空间，也让管路低点便于积液排空、高点可顺利排出气塞。

　　安装边界方面，背板为折弯钣金件，两侧翻边提升刚性，四周预留挂装孔位，可直接固定在墙面或支架上；整机重心偏向罐体一侧，建模时已校核背板承重与管路支撑点，避免满液状态下出现变形。各部件之间预留检修间距，仪表箱门板可完全开启，预处理模块的滤芯、调节阀具备操作空间，罐体法兰与管路接头处留出扳手作业余量。管路接口统一朝向下方与侧方，现场对接工艺管线时无需额外改动主体结构，接线端子集中在仪表箱内部，强弱电走线分离，降低现场维护时的误碰风险。建模过程中对钣金壁厚、管路通径、罐体容积与安装孔位均按工程实际比例还原，可直接用于方案布置评审、安装干涉检查与后续加工出图参考。
