这款固态继电器主要面向工业电控柜、加热温控回路、包装设备温控段、小型自动化产线以及需要频繁通断负载的配电场景。与传统机械式继电器相比,SSR内部没有可动触点,开关过程依靠半导体器件完成,因此在高频动作、低噪声运行和长寿命控制场合具有明显优势。现场常见用法是将控制侧接入PLC、温控表或单片机输出端,负载侧连接电阻性加热管、照明回路或其他适配交流负载,通过低压直流信号控制24-480V交流回路的通断。

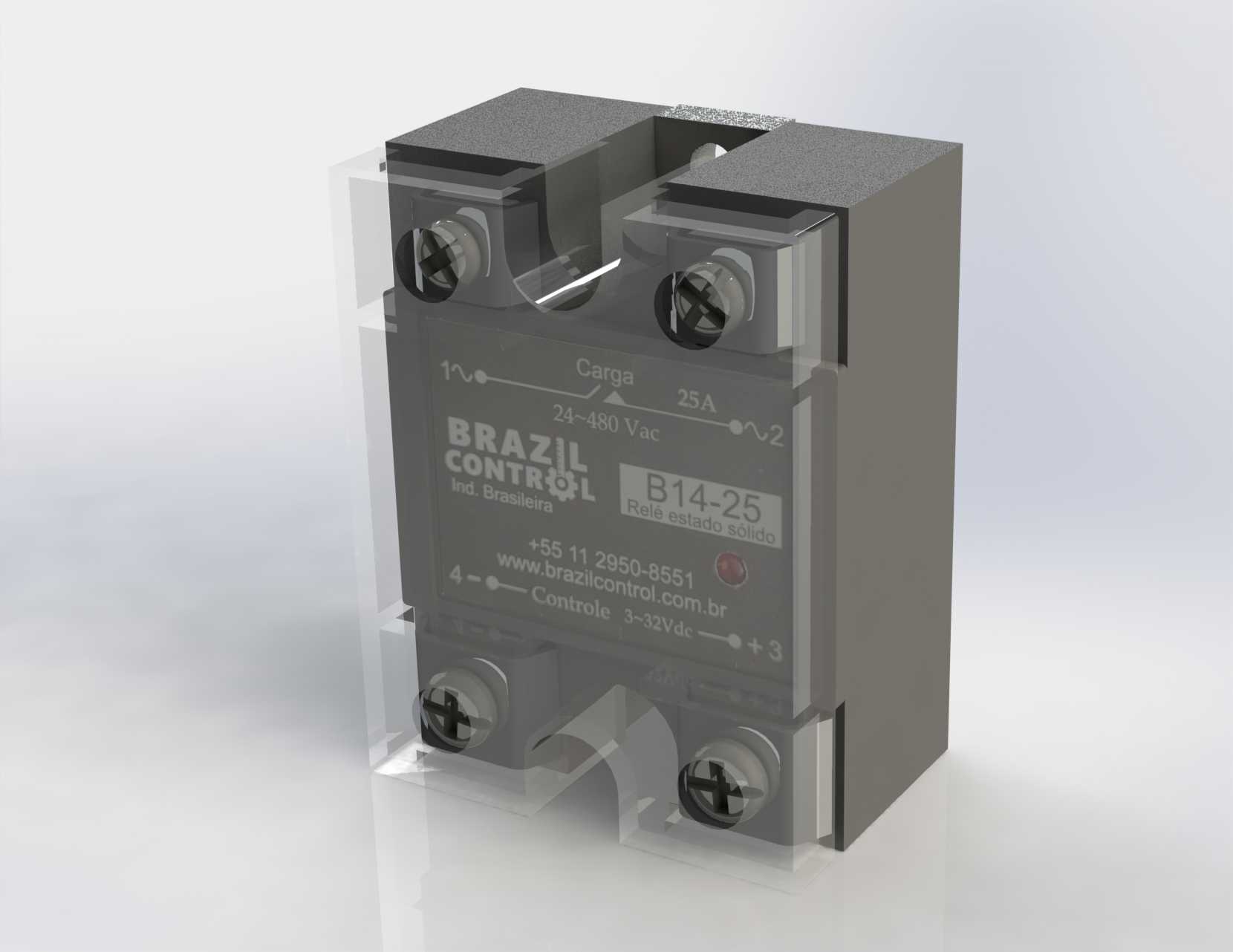

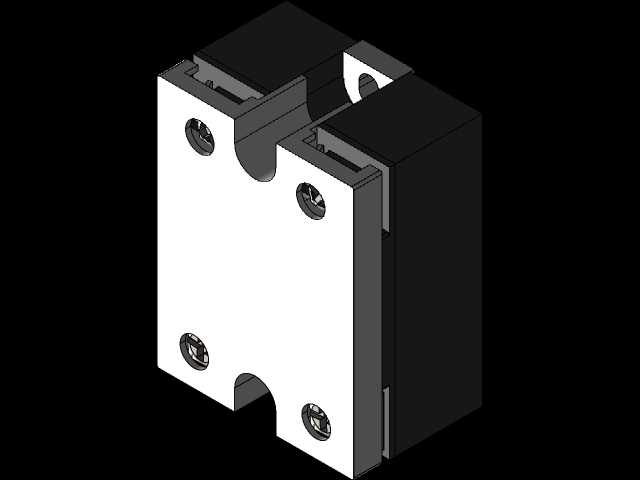

从结构外观看,该元件采用方形封装壳体,主体为深色绝缘外壳,正面印有负载电流、控制电压、品牌标识和接线示意。上下两端分别布置主回路端子与控制回路端子,端子采用螺钉压紧方式,便于电工在柜内直接压线。建模时需要重点还原端子螺钉、压线片、壳体台阶、正面铭牌区域以及侧面散热安装边界。固态继电器在导通时会产生一定压降和热耗,实际安装通常紧贴金属底板或散热器,因此三维布局不能只关注本体外形,还要预留底部贴合面、固定空间和周围散热距离。

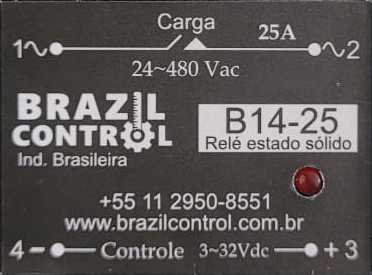

设计思路上,这类元件强调控制端与负载端的清晰分区。上端大电流端子对应交流负载回路,下端较小端子对应3-32V直流控制信号,端子间距和爬电距离围绕电气安全要求展开。外壳正面的箭头、波形符号和参数标识有助于接线人员区分输入、输出及电流方向。对于设备结构工程师而言,模型的价值不只是外观展示,更在于电控柜布置时能够准确判断压线空间、扳手操作范围、线束弯曲半径以及相邻器件的安全间隙。若在密集DIN导轨区域使用,还需结合散热器高度、线槽位置和维护插拔空间综合校核。
安装边界方面,方形本体适合在平整安装面上固定,主接线端子位于顶部两侧,控制端子位于底部两侧。三维布置时应避免端子与线槽、导轨卡扣或相邻开关电源发生干涉;螺钉头部需要保留工具进入角度,压接导线后还要留出线缆自然弯曲的位置。若设备运行电流接近额定值,壳体底部与散热器之间的接触面积、导热介质涂抹以及周围空气流通方向都会影响温升,不能把继电器当作普通低压辅助元件随意堆叠。
在功能特性上,该SSR额定负载电流为25A,控制侧采用3-32V直流驱动,负载侧覆盖24-480V交流范围,适合温控系统中对加热器进行比例或开关控制。由于无机械触点,它不会产生触点电弧和机械弹跳,对需要安静运行、频繁启停的设备更友好。不过工程选型时仍需核对负载性质:电阻性负载可按常规电流裕量选择,电机、变压器、电容类冲击负载则需要额外放大裕量并配置熔断保护、压敏吸收或RC吸收装置。热设计同样关键,额定电流并不意味着任何环境下都可满载使用,柜内温度、安装方向、散热器尺寸都会影响持续承载能力。
建模表达上,应保留壳体的倒角、端子凹槽、螺钉槽型、铭牌印刷层次和底部安装面。对装配设计来说,端子位置和外形包络比内部芯片细节更重要;对展示渲染来说,正面字符、壳体磨砂质感和金属螺钉反光则决定识别度。将该模型放入电气控制柜三维场景时,可与断路器、开关电源、温控器、接线端子和散热器共同完成布局检查,提前发现接线距离不足、维护工具无法进入、散热通道被线槽遮挡等问题。
实际设备开发中,SSR常安装在加热区附近的电控箱内,例如热封机构、烘箱、热流道系统、塑料辅助设备和食品包装机械。控制信号来自温度控制器或PLC输出,当温度低于设定值时继电器导通,加热元件得电;达到温度后断开,从而实现温度调节。因为动作频繁,机械继电器容易出现触点烧蚀,而固态继电器在这种周期性开关工况下更稳定。但它导通后存在压降,故障状态也可能表现为半导体击穿短路,所以外围保护和维护检测不能省略。
整体来看,该模型适合用于电气柜空间校核、自动化设备BOM展示、教学演示以及控制方案沟通。结构上应抓住方形壳体、四端子布局、螺钉压线结构、铭牌标识和散热安装面五个核心特征;工程应用上则要结合负载电流、环境温度、散热器规格和接线安全距离进行判断,使三维模型不仅具备外观还原度,也能服务于真实设备的安装与选型。
