方形带中心螺纹孔冲压安装固定板

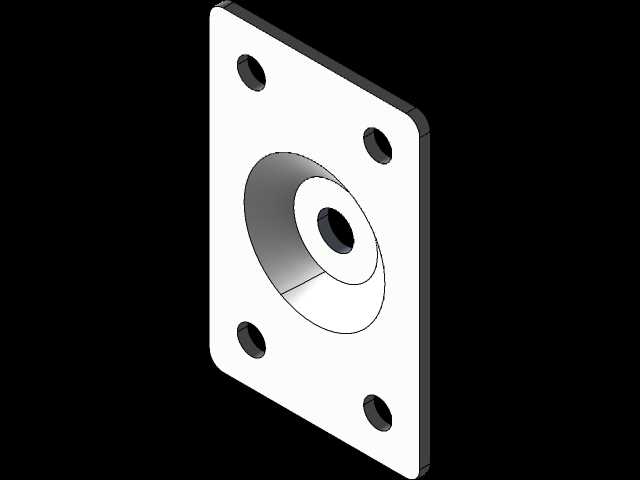

　　这块方形安装板属于小型设备与自制工装中很常见的连接固定件，整体采用薄板冲压成型思路设计，板面轮廓为矩形，四角布置贯通安装孔，中心设置带1/4 UNC内螺纹的凸台结构，用于承接螺杆、支柱、调节件或外部附件。板件外轮廓尺寸控制在40mm×45mm左右，厚度约1.5mm，边界紧凑，适合在空间受限的桌面设备、实验夹具、3D打印机改装件、轻型支架以及小型自动化机构中使用。

　　从实际装配角度看，四角孔位承担主要固定功能，孔中心距需要与被连接件的安装孔严格对应。建模时不能只画出板体外形，还要把孔位、倒角、凸台高度以及中心螺纹区域的层次关系表达清楚。四角孔可用于穿入螺钉或铆钉，将板件固定到型材、机座、塑料件、木板或金属支架上；中心螺纹孔则用于反复拆装杆件、旋钮、传感器支架、张紧件等，相比直接在薄板上攻丝，带凸台的结构能够增加有效啮合长度，降低螺纹滑牙风险。

　　板件中心采用阶梯式凸起结构，凸起部分围绕螺纹孔形成局部加强区。薄板本身刚性有限，如果在平面区域直接承受螺纹连接件的拉压载荷，容易出现板面凹陷、孔口变形或装配后晃动。通过冲压拉伸形成凸台，可以在不显著增加整体板厚的前提下提高局部刚度，同时让螺纹连接有更稳定的支撑面。凸台外侧的锥形过渡和环形台阶，在三维模型中需要保留连续曲面关系，这不仅影响外观，也关系到冲压工艺中的材料流动和圆角过渡。

　　设计这类板件时，首先要明确安装边界。矩形板的外边线决定了它能否嵌入已有机构空间，四角孔则决定与相邻零件的互换性。若孔距偏差过大，现场装配会出现螺钉无法对孔、板件强行拉偏等问题；若孔边距过小，紧固时板边可能产生裂纹或局部变形。板厚1.5mm属于较轻的规格，适合承受低载荷和辅助定位，不适合作为重载承力关节。在需要承受较大弯矩的场合，应增加板厚、扩大凸台直径，或在背面增加螺母、焊接螺母、压铆螺母等加强结构。

　　中心1/4 UNC螺纹在英制连接场景中较为常见，尤其适用于相机支架、调节螺杆、小型夹具附件以及部分进口设备零部件。模型表达时，螺纹孔不必在所有场合都建立完整牙型，但在工程出图或加工沟通中应标注螺纹规格、通孔直径、凸台外径和凸台高度。中心孔贯通设计可以让螺杆穿过板件，也可减轻重量并避免冲压凹坑内积存杂物。孔口周围的环形平面应与螺纹轴线保持垂直，否则螺钉拧紧后会产生附加应力，连接件也容易偏斜。

　　从冲压工艺来看，该件包含落料、冲孔、拉伸成型等基本工序。矩形外轮廓和四角孔可通过冲裁完成，中心凸台则需要拉伸或翻边成型。凸台与主板交接处应设置合理圆角，圆角过小会导致材料急剧变薄，圆角过大又会占用安装平面并影响贴合。板面边缘若需要去除锐边，可在模型中加入轻微倒角或圆角，便于手工装配时避免划伤。对于小批量制作，也可采用激光切割后钻孔、再配合焊接螺母或机加工凸台的方式实现，但冲压方案在批量生产中一致性更好。

　　在机构应用中，这类板件往往不是孤立存在的。它可以作为立柱底板，将螺纹杆垂直固定在设备框架上；也可以作为传感器安装转接板，通过四角孔连接到机架，中心螺纹用于调整检测元件位置；在轻型工装里，它还能充当压紧板、铰接座背板或拉紧组件的端面支撑。由于板面面积小、孔位对称，装配时应优先采用对角紧固顺序，使板件均匀贴合基准面，避免单侧受力造成凸台轴线偏移。

　　三维建模过程中，应先确定主板矩形轮廓和厚度，再建立四角安装孔与中心轴线。凸台部分建议通过旋转特征或拉伸切除组合完成，保证内外圆柱同轴；锥形过渡面可与凸台根部圆角一起处理，使模型更接近冲压件形态。若用于运动机构或频繁拆装位置，还需在装配环境中检查螺杆行程、螺母空间、扳手操作空间以及板件与周边零件的干涉情况。

　　该结构的价值在于用简单板形实现稳定连接：矩形板面提供安装基准，四角孔实现可靠固定，中心凸台提升螺纹连接强度，薄板轮廓控制重量和成本。对于结构设计人员来说，建模重点不在复杂曲面，而在孔位精度、凸台高度、螺纹规格、板厚承载能力以及装配间隙之间的平衡。把这些细节落实到模型中，板件才能从一个外观件转化为可加工、可装配、可承受实际载荷的机械连接部件。
