方形带凸台螺纹安装固定板结构

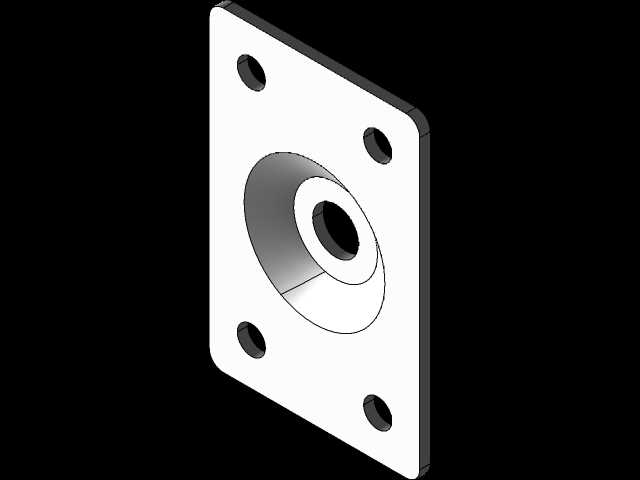

　　这块方形安装固定板在小型工装、桌面设备、气动组件以及3D打印机外围机构里属于很常见的连接零件，实际使用时并不单独承载复杂运动，而是承担界面转换、位置固定和局部加强的作用。板体外形取矩形轮廓，四个角部布置通孔，用于穿过螺钉把整块板固定到型材框架、机座平面或设备侧板上；板中央设置带沉孔的凸台结构，中心加工5/16 UNC螺纹孔，可直接旋入外螺纹杆件、调节螺钉、支撑柱或传感器安装杆，省去额外螺母定位的麻烦。

　　从结构受力看，薄板直接攻螺纹往往存在牙数不足、锁紧后容易滑牙的问题，尤其在设备频繁调整、存在轻微振动或需要反复拆装的场合，单纯1.5mm板厚难以提供可靠的螺纹啮合长度。设计中在板面一侧拉出阶梯凸台，使中心区域有效厚度增加，螺纹孔能够获得更多啮合牙数，同时凸台根部与平板平滑过渡，避免冲压或折弯类工艺中出现应力集中。凸台外圆还形成一段定位面，装配时可以与配对件的凹孔、衬套或垫圈贴合，使被连接件的轴线更稳定，减少螺钉单边受力。

　　四角孔位采用对称分布，安装边界清晰。板的外轮廓尺寸为40mm×45mm，厚度1.5mm，适合在空间紧凑的机构中使用；孔位靠近角部，既能让夹紧力分布在板的四周，也能避开中央凸台和工具操作区域。实际选型时，需要重点核对四角通孔与配对基座孔距是否一致，以及中心螺纹件旋入后是否会与背面结构干涉。若板后侧贴平安装，凸台应朝向需要定位或加强的一侧；若前方需要容纳螺母、垫圈或杆件台阶，则可根据装配方向反过来使用，但三维建模时必须把凸台高度、中心孔阶梯和板背面平面关系表达清楚，避免工程出图后方向判断错误。

　　建模思路上，可以先建立矩形薄板本体，再按四角位置切除安装孔；中央部分通过拉伸凸台形成阶梯圆柱，随后完成中心螺纹底孔与沉孔。螺纹在三维装配中可按简化孔表达，也可根据需要建立装饰螺纹或真实牙型，用于干涉检查和运动验证时应特别关注螺纹件旋入深度。板角和孔边若按实际加工处理，应保留合理圆角或倒角，既减少锐边，也有利于钣金成形或机加工装夹。

　　这类零件虽然外形简单，但在设备中起到的作用并不小。它可以作为传感器支架的转接板，把带螺纹的检测探头固定在机架上；也可以作为调节螺杆的支承板，通过中心螺纹传递张紧或顶推动作；在小型夹具里，它还能充当压紧座，让螺钉穿过四角后把整个机构锁定在工作台面上。中央凸台提高了局部刚度，平板区域则提供了稳定的安装基面，使零件在轻量化和连接强度之间取得平衡。

　　现场装配时，四角螺钉通常按对角顺序逐步拧紧，防止板体因单侧压紧而翘起。中心螺纹连接件需要根据载荷选择合适旋入深度，过浅会降低抗拉脱能力，过深则可能顶触后方安装面。若设备运行中存在振动，可在螺纹处增加防松垫圈、尼龙锁紧件或涂覆防松胶；若板面用于定位精密部件，则应控制凸台端面与板背面的平行度，以及中心螺纹轴线与安装面的垂直度。

　　从维护角度看，这种固定板结构开放、拆装路径直接，四角孔位便于扳手或电动螺丝刀操作，中心螺纹孔也方便后期更换调节杆。磨损通常集中在螺纹牙面和螺钉支承面，若出现滑牙，多数情况下只需更换板件，不必改动周边机架，因此在模块化设备中具有较好的经济性。三维设计时保留板厚、凸台高度、孔位间距和中心孔径等关键尺寸，能够直接服务于加工出图、装配校核和备件复用。
