十二位接地铜排接线端子排结构

　　这套十二位接地汇流排主要面向低压电气柜、控制箱、自动化设备配电单元以及小型设备内部的保护接地汇集场景。现场布线时，多根设备接地线、门板跨接线、屏蔽层引出线和机架接地支线往往需要统一汇入主接地路径，如果直接采用零散螺钉压接或导线并头处理，后期检修、增容和接地可靠性都会受到影响。该结构通过一根长条形导电铜排提供连续的等电位连接面，两端配置绝缘安装座，使导体与安装板之间保持稳定的电气隔离，同时在铜排上连续布置十二个接线位，满足多路接地线独立压接、清晰编号和集中维护的需求。

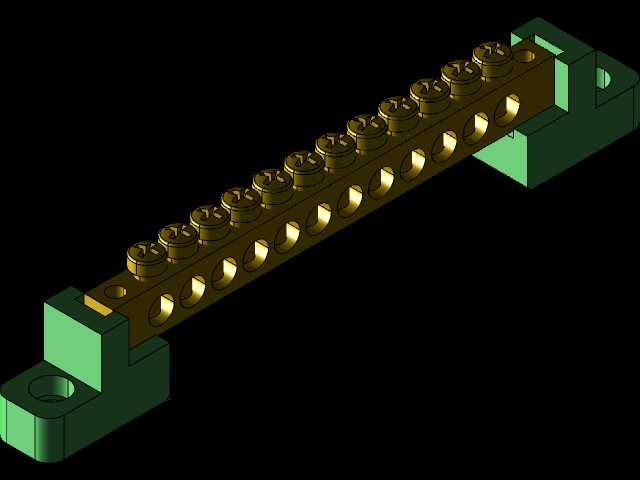

　　从功能划分来看，模型由导电汇流条、端部绝缘支座、接线螺钉和安装固定孔几部分组成。铜排沿长度方向布置两排特征：上排为十二个带螺钉的接线点位，用于压紧环形端子或导线端头；侧排对应设置连续的圆孔，既减轻零件重量，也可作为部分接线方向的辅助识别和操作空间。每个接线位之间通过铜排本体形成低阻通路，螺钉拧紧后可将线鼻或导线端部牢固压在铜排表面，避免松动、错位和接触不良。端部支座采用块状绝缘结构，底部伸出带孔安装耳，安装孔中心距、支座高度和铜排离地间隙共同构成装配边界。实际柜体布置时，只需通过两个安装孔将支座固定在安装板、DIN导轨附近或柜体内侧壁上，铜排不直接接触金属板面，从而保证保护接地导体与柜体之间的连接路径受控、绝缘支撑明确。

　　建模时需要重点处理导电排与绝缘座之间的配合关系。铜排端部嵌入支座槽位，槽宽与铜排厚度形成侧向约束，支座上方和侧方的限位面可限制铜排在振动条件下的窜动。铜排上的接线螺钉位置应保持等间距排布，螺钉头部、螺纹孔深度和铜排厚度之间要留出足够啮合量，避免压接时螺纹脱扣。侧面圆孔不宜削弱上排螺纹孔所在区域的有效截面，孔边与螺纹孔之间应保留合理金属宽度，这样既能保证载流截面，也能提高加工后的结构刚性。两端绝缘座的外形虽然简单，但底部安装耳的圆角、孔边壁厚和支撑立壁厚度需要协调，若支座过薄，长期受力后容易出现裂纹；若支座过高，则会增大铜排受力时的力臂，不利于承受接线螺钉拧紧力矩。

　　在设备应用中，这类接地排通常安装在配电柜下部走线区、PLC控制柜侧板、机床电气箱或工业自动化工作站的接地汇集处。维护人员可将电机外壳、传感器支架、柜门、线缆屏蔽层和设备钢构的接地线分别接到不同点位，再通过主接地线将整根铜排与车间接地网连接。相比单孔接地螺栓，多位排的优势在于支路扩展方便，每根接地线有独立压紧位置，拆除某一路时不必松开全部接点；铜排外露面规整，也便于巡检时确认压接状态。设计选型时应结合导线截面积、预期接地故障电流和柜体空间确定铜排宽度、厚度及螺钉规格，同时核对十二个点位的总长度是否满足柜内安装边界，端部支座孔位是否与现有安装板孔系匹配。

　　三维结构表达上，长铜排采用规则拉伸体建立主体，再按阵列方式生成螺纹底孔、侧孔和螺钉安装位，能够保证点位间距一致。端部绝缘座可通过基础块体叠加、开槽和开孔完成，安装耳处增加圆角以反映实际塑件或机加工件的工艺特征。装配模型中应保留铜排与支座的嵌装关系、螺钉与铜排的同轴关系以及安装孔的贯通特征，使工程人员在出工程图或进行干涉检查时，能够直接读取接线区长度、支座宽度、安装孔距和整体高度。布线空间校核时，还需在每个接线位上方预留线鼻弯曲半径和工具操作空间，侧面留出导线出线通道，避免柜门关闭或线束绑扎后与相邻电器件发生干涉。

　　该结构的设计思路并不追求复杂外形，而是围绕电气连接的可靠性、安装边界的清晰性和多路接地的可维护性展开。铜排承担等电位汇流，绝缘支座承担固定和隔离，螺钉承担重复装拆后的压紧作用，三者功能边界明确。对于需要在有限柜内空间组织保护接地系统的场景，这种十二位直排式方案结构直观、加工方便、点位密度适中，既适合标准电控柜批量使用，也可作为非标准设备接地系统设计时的参考结构。
