十二位接线端子汇流排固定夹具

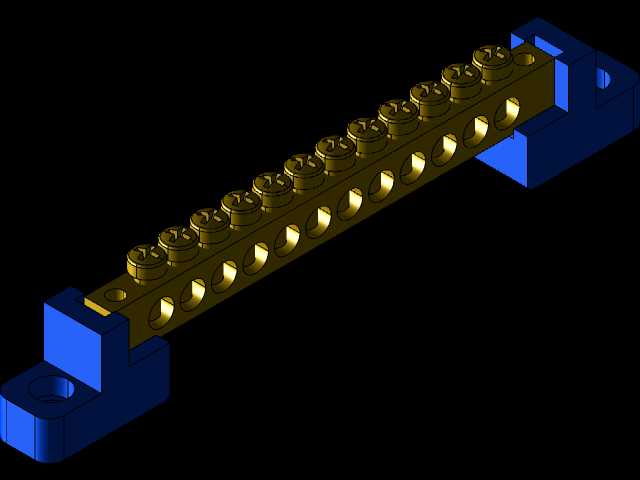

　　这套十二位接线端子汇流排固定结构，主要面向电气柜内部布线、实验台线路转接、小型自动化设备配电回路整理等场景，用来把多路线缆的接线点位统一排布在同一条导电母排上，两端的蓝色支撑座承担整体定位与绝缘隔挡作用，避免长条形铜排直接贴装在金属安装板上造成意外导通。日常车间里做小批量电控柜装配时，零散接线端子如果逐个锁附在安装轨上，不仅点位间距很难保持一致，后期查线、拆线、更换线序也要反复挪动相邻端子，采用这种一体化汇流排加两端支座的结构，能把十二个接线位的相对位置完全固定，铜排上预先加工的两排通孔分别对应锁紧螺丝穿装位和线缆接入位，工人布线时只需要按回路顺序把线鼻压接后送入对应孔位，再拧紧顶部的锁紧螺丝即可，不用反复调整端子间距。

　　从结构设计思路来看，中间的金色导电母排采用长直扁条形态，沿长度方向等距排布十二组接线点位，每组点位都包含一个顶部螺丝锁付孔和一个侧方线缆穿入孔，孔位间距统一，适配常用的多回路零线、地线汇接需求；母排本体做了细长化处理，在保证载流截面积的前提下尽可能压缩占用空间，两排交错排布的通孔既减少了铜材用量，也能让锁紧螺丝的压紧力直接作用在线缆端头位置，避免线缆虚接松动。两端的蓝色支撑座采用L型折弯形态，座体底部向外延伸出带安装孔的固定耳，安装时可以直接通过螺栓把整个组件锁在电气柜安装板、设备绝缘底板或者实验台支架上，支座向上凸起的挡边刚好卡在汇流排两端，既限制母排沿长度方向窜动，也把母排和下方安装面抬留出足够的安全间隙，防止母排底面接触金属板面。

　　实际选型布置时，需要先确认十二个接线位的总排布长度，再叠加两端支撑座的外伸尺寸，预留出完整的安装边界：长度方向上要给两端固定耳的锁螺丝操作留出扳手空间，不能让支座紧贴柜体内壁或者相邻电气元件，否则安装螺丝无法垂直拧入；宽度方向上，母排侧方的穿线孔要正对线缆走线方向，预留出线缆弯折的最小曲率半径，避免粗线缆硬折贴着孔边造成绝缘层破损；高度方向上，顶部锁紧螺丝的上端要和柜内上方的线槽、盖板保留安全距离，防止柜门关闭后挤压螺丝或者线缆。母排上的穿线孔孔径和常用线鼻、裸线缆端头尺寸匹配，接线时线缆从侧孔穿入后，顶部螺丝向下旋紧即可把线芯压牢在孔内，多个点位共用同一条导电母排，能保证各回路等电位连接，相比零散端子拼接的方案，接触电阻更小，整体导通一致性更好。

　　两端支座的镂空和加强筋设计也兼顾了安装实用性，座体上的开孔既可以作为安装对位的标记孔，也能减少注塑件的成型收缩变形，L型的立边刚好挡住母排端部，避免母排左右滑移，底部固定耳的沉孔设计可以让安装螺丝的头部完全沉入座体内部，不会突出底面刮擦安装板面。在三维建模过程中，母排部分优先绘制基础扁条实体，再按等距阵列批量生成所有孔位，保证十二个接线位的间距完全统一，两端支座单独建模后和母排做装配配合，校验母排和支座卡槽的间隙、安装孔的同轴度，同时模拟线缆穿入、螺丝锁紧的运动空间，排查实际装配时可能出现的干涉问题。这类结构在小型配电盒、实训电工台、非标设备的接地汇流排场景中适用性很强，统一的点位排布既方便车间标准化布线，也能让后期线路检修时的回路识别更加清晰，减少错接、虚接的隐患。
