离心式多叶片风轮转子结构设计

　　该结构属于离心通风类设备中的旋转做功部件，整体采用环形外轮缘、中心轮毂与多片径向叶片组合的形式，主要用于在高速旋转过程中对气流进行导向、加速和增压。类似结构常见于工业风机、小型冷却风机、除尘引风单元、设备散热风道以及部分物料输送风路中，其工作位置通常位于蜗壳或风道内部，前端承接轴向或近轴向进入的气流，叶片通道将气流方向逐步转为径向，并通过外轮缘附近的出口将动能传递给空气。

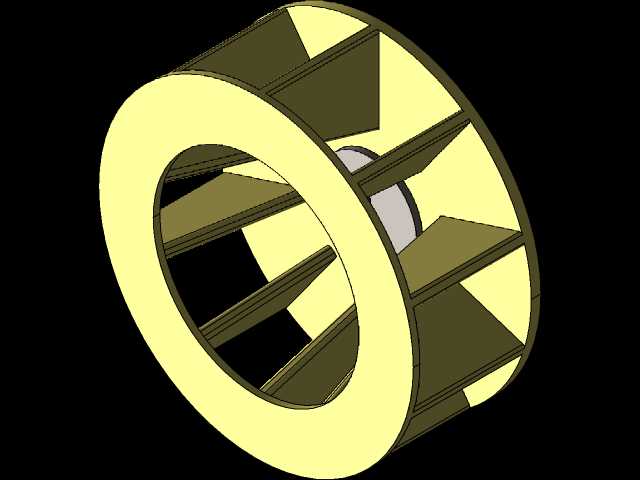

　　从结构布置看，外轮缘形成连续的环形边界，能够约束叶片外侧气流，减少叶尖区域的泄漏与窜动；中心轮毂用于与转轴、轴套或电机输出端配合，承担扭矩传递和旋转定位；叶片沿圆周均匀分布，相邻叶片之间形成独立流道。该模型中的叶片数量较多，流道分隔细密，适合在有限外径下提高气流引导能力，使进入轮内的空气被稳定分割并沿叶片表面向外推送。叶片与内外环之间采用连续连接，整体刚性较好，在旋转工况下可降低单片叶片因气流脉动产生的振动。

　　设计这类转子时，不能只关注外观造型，首先要明确安装边界。外径决定转子在蜗壳或风腔内的回转空间，轮缘外侧与壳体之间需要保留合理间隙，间隙过小容易因制造误差、热膨胀或轴系跳动发生擦碰，间隙过大则会增加回流损失。中心轮毂孔径、配合长度和键槽或紧固方式要与驱动轴匹配，轴向定位面需保证转子安装后不发生窜动。若用于电机直联场景，轮毂长度还应覆盖足够的轴段，以减小悬臂带来的偏摆；若通过支架或轴承组件支承，则需校核轮毂与支承件之间的同轴关系。

　　叶片形态直接影响风量、噪声和效率。径向布置的叶片结构简单，制造与建模都较直观，适合中低压通风、冷却和常规空气输送场景。叶片在轮缘与轮毂之间形成较宽通道，入口处需要考虑气流进入角度，避免空气从轴向突然折转时产生强烈冲击。实际结构优化中，可通过调整叶片进口角、出口角、叶片厚度以及轮盘开口比例来改善流动状态。若设备偏重高风压，可考虑更接近后向或前向叶片的曲面形式；若偏重结构强度和低成本成型，平直径向叶片则更容易通过钣金折弯、焊接、注塑或3D打印实现。

　　该转子在功能上不仅是一个叶轮外形，更是风路系统中的能量转换件。它旋转时，叶片面对空气做功，使气体在流道内获得速度和压力；离开叶片后，气流进入蜗壳或扩压区域，速度能逐步转化为静压能。因此，转子与壳体的匹配关系非常关键。相同转子在不同蜗壳宽度、出口面积和进口集流器条件下，表现出的风量、风压和噪声会有明显差异。进行三维结构设计时，应同步考虑进口集流口是否伸入轮毂区域、轮缘侧面是否需要封盘、叶片出口是否与蜗舌保持安全距离。

　　从强度角度看，高速旋转时叶片根部和轮毂连接区承受较大离心应力，外轮缘则受到周向拉伸作用。多叶片结构虽然能提高气流引导的均匀性，但也会增加质量分布和连接焊缝或成型截面的数量。若采用金属板材制作，需要关注叶片与轮缘、轮毂连接处的焊接变形，焊后应进行动平衡修正；若采用塑料或增材制造，则要控制层间结合强度、材料耐热性和长期蠕变影响。对于转速较高的使用场景，转子完成加工后通常需要进行平衡校验，以降低轴承发热、噪声和整机振动。

　　建模过程中，环形轮缘、中心毂体和叶片阵列应保持清晰的参数关系。圆周阵列数量、叶片厚度、轮毂外径、轮缘宽度、内孔直径和轴向宽度都应便于后续调整，因为这些尺寸会牵动整体性能与安装空间。叶片与环体交接处宜保留实际工艺圆角或连接厚度，避免几何上形成尖锐零厚度区域；中心孔周围可根据需要增加加强筋或凸台，以改善锁紧件接触面的承载能力。对于需要后期仿真的模型，还应保留足够规则的实体特征，便于划分网格并开展离心应力、模态和流场分析。

　　在设备维护层面，这类转子长期运行后容易在叶片表面积聚粉尘、纤维或油污，尤其在除尘、排风、木工抽吸等场景中，积灰不均会破坏动平衡，进而引起振动和轴承寿命下降。因此，叶片表面应尽量减少难以清理的深凹槽，轮盘开口形式也要兼顾强度与清洁性。若输送介质中含有硬质颗粒，还需考虑叶片前缘和内表面的耐磨处理。

　　总体而言，该转子结构围绕通风设备的核心做功需求展开，环形外缘保证气流约束，多叶片通道完成空气加速，中心轮毂负责动力接入。设计时需要把气动通道、安装空间、轴系连接、强度刚度和制造工艺放在同一结构方案中权衡，而不是单纯复制叶轮外形。对于结构设计人员来说，清晰的回转边界、均匀的叶片阵列和可参数化调整的轮毂接口，是后续进行性能优化、样机制作和设备适配的重要基础。
