影视道具S10型通用消音套筒结构

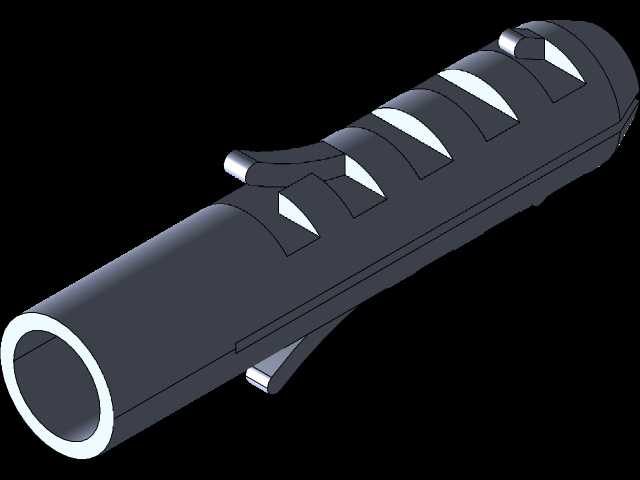

　　该管状套筒零件最初面向影视场景搭建与渲染道具需求开发，整体采用市面通用消音类套筒的外形逻辑完成参数化建模，可直接置入枪械道具、战术装备展示、场景布景等三维环境中使用，也可作为通用管状包覆件适配各类杆状、筒状外设的外观装配。零件主体为等壁厚空心圆管结构，一端保留完整环形开口，内孔贯通全长，装配时可直接套入对应外径的枪管或连接杆段，依靠内圆柱面实现径向定位，不需要额外加工复杂配合止口，道具装配时可通过紧定螺钉、粘接或过盈压合完成轴向固定，适配快速布景、反复拆装的拍摄使用需求。

　　从结构细节来看，管体外周沿轴向交错布置多组斜向贯通开槽，槽口沿管身螺旋排布，槽边做了等宽留白处理，既还原了实物套筒的外观识别特征，也在建模时保留了槽口处的壁厚连续性，避免薄壁位置出现零厚度几何错误，后续导出至不同三维环境做布尔运算、3D打印切片时不会产生破面。管身侧面集成两处凸起限位结构，一处为靠近前段的弧形拨片造型，另一处为靠近下段的楔形卡块，对应道具装配时的卡位与操作触感需求，凸起根部均做了圆角过渡，没有尖锐应力集中棱边，若采用FDM3D打印制作实体道具，层间结合强度可满足手持操作、反复装拆的使用要求，不会出现凸起部位轻易断裂的问题。

　　设计过程中优先控制了装配边界尺寸：管身整体外径保持统一，所有侧向凸起的外轮廓均未超出套筒最大外径的投影范围，收纳、套入外装护罩时不会发生干涉；内孔直径按照通用10mm级杆径预留配合间隙，建模时内孔表面做了光整处理，未设置多余内凸结构，套入对应杆件时可全程顺畅推入，不会出现卡滞。开槽的宽度、相邻槽的轴向间距均按照等比例实物尺寸推导，槽体沿管身的倾斜角度统一，视觉排布节奏均匀，渲染时槽内阴影层次清晰，不需要额外附加纹理即可呈现出足够的结构辨识度。

　　在实际场景应用中，该模型既可以作为独立道具完成静态展示、特写镜头渲染，也可拆分作为战术装备配件挂载到枪械模型、道具发射器的前端，配合整体装备完成动作场景的装配校核。由于整体结构全部为规则回转体加切除特征构成，建模逻辑清晰，设计人员可快速修改内孔直径、管身总长、开槽数量与凸起位置，衍生出不同长度规格、不同开槽样式的系列化套筒道具，适配不同布景题材的尺寸要求。建模时所有特征均保留参数化关联，调整管身主外径后，开槽深度、凸起位置会同步更新，不需要重复绘制草图，能大幅减少同类型道具的重复建模工作量。

　　从工艺适配角度考虑，该结构既适合三维渲染的轻量化展示，也可直接对接增材制造做实体道具：空心管身大幅降低了打印材料消耗，贯通内孔不需要打印支撑，侧向开槽的悬空角度经过优化，打印时仅需极少支撑即可成型，后处理去除支撑后槽口边缘整齐，不需要大量打磨修整。若用于金属机加工制作仿真道具，管体可选用圆管坯料通过三轴铣削完成开槽与侧凸起加工，装夹时以管身外圆定位，一次走刀即可完成全部槽体加工，工艺路线简单，不需要定制专用夹具。结构设计时特意规避了细小脆弱特征，所有壁厚均控制在均匀一致的水平，无论是虚拟场景中的碰撞模拟，还是实体道具的日常手持搬运，都不会出现局部变形、结构失效的问题，完全满足道具类零件从外观展示到实体制作的全流程使用需求。
