22毫米抽屉锁Soprano锁具结构

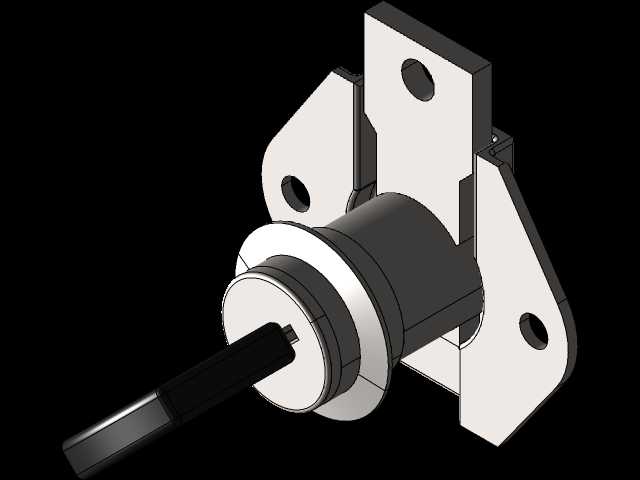

　　这套锁具结构面向办公家具、钢制文件柜、木质抽屉和小型储物单元的闭锁需求，核心是把钥匙旋转动作转化为锁舌的伸缩与限位，从而在抽屉闭合后阻止面板被随意拉开。模型中可以看到锁芯筒体、前端钥匙插入段、尾部拨舌、两侧安装支架以及带孔固定翼板，各零件之间的配合关系比较完整，适合用于家具五金选型、柜体结构干涉检查和锁具安装位设计。

　　从实际使用场景看，这类抽屉锁通常安装在抽屉面板后侧，锁芯前端穿过面板预留孔，钥匙从外侧插入；尾部拨片伸入抽屉内部，与锁舌或联动挡片配合。转动钥匙时，锁芯内的弹子组合完成身份校验，芯轴带动尾部拨片旋转，拨片再推动锁舌进入柜体侧板或横梁的扣位。抽屉推入后，锁舌能够挡住抽屉滑轨方向的位移，使面板无法向外拉开；解锁后锁舌收回，抽屉恢复正常抽拉。对于多抽屉文件柜，也可以借助连杆机构把同一锁芯的旋转动作分配到上下多个挡点，实现一把钥匙控制多层抽屉。

　　结构设计上，筒体部分承担锁芯定位和抗扭作用，外圈台阶用于贴紧面板背面，限制锁体沿轴向窜动。前端圆形轮廓与面板开孔相匹配，孔径和台阶厚度需要在柜体建模时提前预留，否则会出现锁芯装不到位、钥匙干涉面板或装饰盖无法贴合的问题。尾部伸出的扁状拨舌是运动输出端，它的长度、宽度和旋转半径直接决定锁舌行程；若拨舌过长，可能在抽屉内部碰到导轨、线槽或文件分隔板，若过短，则可能无法可靠推动锁挡。

　　两侧异形安装板不是单纯的装饰件，而是把锁芯扭矩传递到抽屉面板的重要承载结构。板上的圆孔对应螺钉或铆钉固定位，翼板展开后形成较宽的支撑面，可以降低钥匙转动时局部应力集中。安装板的折弯轮廓需要避开抽屉面板后的加强筋和木板边缘，同时保证锁芯中心与面板开孔同轴。实际制图时，应先确定面板厚度、锁芯台阶高度、螺母锁紧位置和钥匙插拔空间，再反推安装板形状；若面板较薄，还要增加垫片或加大压紧面，避免长期使用后锁体松动。

　　外形与安装边界方面，该锁规格围绕22毫米量级的安装尺寸展开，适合常规抽屉面板开孔。建模时需要重点控制三类边界：第一是轴向边界，即钥匙插口到尾部拨舌末端的总长度，它决定抽屉后侧需要留出的深度；第二是旋转边界，拨舌在0度与90度位置扫过的圆柱区域不能与导轨、侧板、螺丝头相交；第三是固定边界，安装翼板上的孔位要与面板背面可用区域一致，螺钉打入后不能穿透面板外观面，也不能与抽屉前挡板的封边结构冲突。

　　在柜体设计流程中，锁具并不是最后随意补入的小件。抽屉面板开孔中心高度要兼顾用户操作姿态和抽屉横梁位置，过近于面板上沿会削弱板材强度，过近于下沿则可能与抽屉底板或导轨端部干涉。锁体后方还要预留钥匙带动拨舌旋转的空间，尤其是在钢制抽屉中，折弯边和冲压加强筋较多，若没有在三维环境中做运动包络检查，样机阶段常出现钥匙能转但锁舌不到位、或者转动到某一角度被线缆和导轨挡住的情况。

　　从功能可靠性看，锁芯与安装板之间需要防止相对转动，尾部拨舌与锁舌挡件之间应保留合理间隙。间隙过小，零件制造误差和喷漆层厚度会造成卡滞；间隙过大，钥匙旋转时会出现空行程，用户手感松散，锁舌也可能不能完全进入扣位。固定螺钉的位置应尽量靠近扭矩传递路径，使扳动钥匙时的力矩由支架和面板共同承担，而不是集中在锁芯筒体与薄板孔壁之间。

　　模型把锁芯、钥匙插口、拨舌、安装翼板和固定孔都以实体方式表达，便于在装配中直接做开孔、间隙和运动校核。对于家具厂、钢制柜设备厂和五金件开发人员来说，这种结构可以作为抽屉锁布置参考：前端关注面板开孔与装饰圈贴合，中部关注筒体台阶和螺母锁紧，后部关注拨舌旋转包络与锁舌扣接。把这三段边界在三维总装中逐一确认后，锁具在实际柜体上的安装、操作和维护都会更顺畅。
