十毫米墙体膨胀锚栓衬套结构

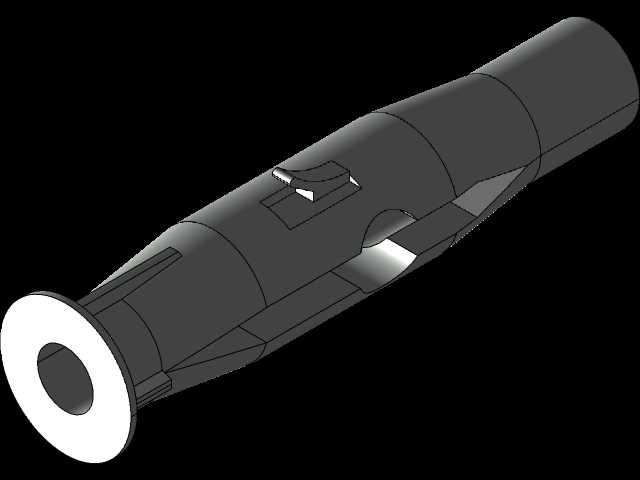

　　这款衬套的建模工作最初是从现场安装痛点倒推的，日常做室内展陈搭建、小型设备壁挂固定时，十毫米规格的墙体钻孔是施工里最常用的孔径档位，普通塑料膨胀管在反复拆装道具、挂载轻型工装的场景下很容易出现孔壁滑牙、衬套被螺栓带出的问题，这款带开槽弹性结构的锚栓衬套就是针对这类使用需求做的结构细化。先从安装边界说起，衬套适配公称直径十毫米的混凝土、实心砖墙钻孔，整体为长轴类回转体，前端做了收口导向锥面，塞入钻孔时不需要反复对位敲击，顺着孔口就能顺畅推入；尾端设计了外翻的限位法兰边，衬套完全推入孔位后法兰面会贴紧墙体表面，既可以控制衬套的插入深度，也能避免拧紧紧固件时衬套跟着螺栓同步转动、往孔内窜动。衬套中段沿轴向开出了多道对称的弹性胀开缝，

　　缝隙不是通长切割的结构，缝的末端预留了止裂段，当配套螺栓从尾端内孔拧入、向前推进时，衬套前段被螺栓的锥面撑开，开槽部分会向外均匀胀开，紧紧压在钻孔的内壁上，靠胀接产生的静摩擦力承载挂载件的拉拔载荷；止裂段的设计可以避免衬套胀开时缝隙末端出现应力撕裂，哪怕在偏脆的普通塑料材质下，反复拆装两三次也不会出现衬套断裂碎在孔里的情况。衬套外壁还做了多道环形的止退凹槽，胀开后凹槽会轻微嵌入钻孔内壁的微小凹凸面，进一步提升抗拔力，也能抵消设备运行时产生的微振动，防止衬套长期使用后出现松动滑移。内孔的尺寸配合是建模时反复核对的部分，内孔预留的间隙刚好适配对应规格的自攻螺钉或者机牙螺栓，螺栓拧入时不会出现卡滞，也不会因为间隙过大导致胀开行程不足、

　　夹持力不够。在三维结构处理上，回转主体用旋转特征一次性生成，保证各段同轴度，轴向开槽用阵列切除完成，保证各条胀缝的周向角度均匀，撑开时各瓣的变形量一致，不会出现某一侧先贴壁、另一侧悬空的偏载问题；尾端法兰的过渡位置做了小圆角处理，既降低注塑生产时的应力集中，也避免安装时法兰边缘刮伤安装人员的手。实际应用场景里，这类衬套除了常规的墙面固定支架、壁挂配电箱、轻型管线吊码，在三维场景渲染、影视道具搭建里也常作为现成的标准件素材调用，不需要每次从零绘制膨胀件的细节，装配时直接把衬套放入钻孔工位，再装入螺栓即可完成约束，结构完全符合市面通用十毫米膨胀管的安装尺寸逻辑，和常规五金件的互换性很强，不管是做施工工装的结构校核，还是装配场景的运动模拟，都能直接还原真实安装时的胀紧变形逻辑。
