微动限位行程开关结构三维建模

　　这款小型微动限位开关的三维结构，面向设备电控回路里的位置检测、行程到位反馈、安全联锁触发等常见工况，建模时把壳体、插片端子、内部触点支撑、触发端安装位都按实物装配关系完整还原，结构工程师在做控制柜排布、设备门盖联锁、工装夹具到位检测、3D打印设备运动限位、小型自动化台架点位布置时，可以直接把该元件放入整机装配体校核空间，不用再靠估算尺寸预留开关槽位。

　　从实际使用场景看，这类微动开关大量出现在轻工自动化设备、小型加工辅机、家电门控、3D打印机运动轴两端、夹具开合到位检测、防护门安全回路里，核心作用是把机械触杆的微小位移转换成电信号通断，给PLC或者继电器回路传递到位、超限、门闭合这类开关量信号。它的触发行程很短，动作反馈干脆，触点切换的响应速度远快于普通手动按钮，适合机械结构运动到边界瞬间给出信号，不需要操作人员手动干预。

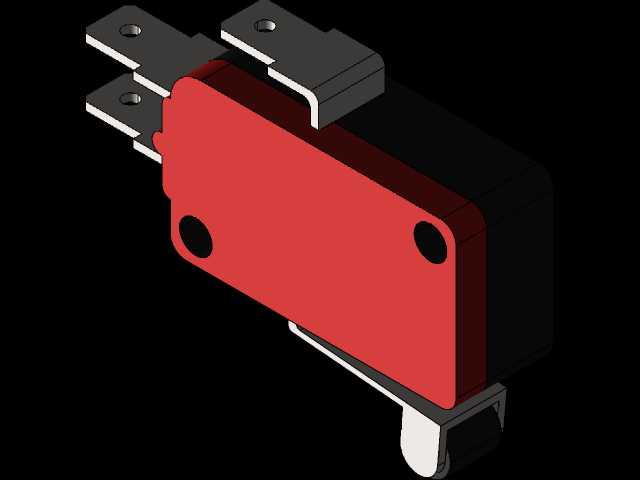

　　建模过程中首先梳理的是外部安装边界：开关主体为方正的红色绝缘壳体，壳体两侧预留圆形固定孔位，可直接穿M2或者M3小螺钉固定在设备钣金支架、塑料安装座上；壳体上方伸出两片平行的扁形快接插片，插片上自带接线圆孔，既可以插6.3mm规格的冷压端子，也能直接焊线，接线端朝向统一，排布线槽时可以顺着插片方向走线，避免导线弯折应力直接作用在壳体根部。壳体下方延伸出触发端的安装卡位，适配滚轮压杆、弹簧触须、杠杆压片等不同外接触发附件，整机设计时可以根据被检测部件的运动方向选对应的触发头，不用改动开关本体的安装孔位。

　　结构设计上，外壳采用高强度绝缘工程塑料造型，棱角做了小圆弧过渡，既避免装配时割伤接线人员，也能在电控柜内部有限空间里减少和相邻导线、金属件的干涉。两片带电插片从壳体内部穿出，和壳体的结合位置做了凸台限位，建模时还原了插片和塑料壳体的包胶嵌合结构，实际生产中这类插片是作为嵌件放入注塑模一体成型，能承受接线时的插拔拉力，不会出现端子被拽松脱出的问题。壳体侧面的两个固定沉孔做了沉台设计，螺钉锁紧后头部不会凸出壳体外表面，哪怕开关紧贴钣金侧壁安装，也不会出现螺钉头顶壳、装配间隙不均的问题。

　　内部逻辑层面，这类微动开关依靠内置的弹片式动触点实现瞬动切换：当外部压杆被压下到设定行程，弹片会快速从常闭触点弹跳到常开触点，切换过程几乎无迟滞，哪怕机械触发件移动速度很慢，触点也能快速完成通断，避免普通开关慢压时出现的触点拉弧、接触不良问题。三维建模时把壳体的内部容腔、触点支撑筋位都做了对应预留，结构工程师如果要做衍生款开关设计，可以直接在这个基础上修改触杆长度、调整插片间距，不用从零绘制壳体基础轮廓。

　　安装校核时需要重点关注几个边界尺寸：首先是开关本体的总厚度，在排布密集的电控盒内，要保证红色壳体和相邻继电器、接线端子之间留出至少2mm的爬电间隙；上方插片伸出长度要匹配冷压端子的压接高度，接线后导线弯曲半径不能小于导线外径的3倍，避免长期震动后导线断线；下方触发端的运动行程要和被检测运动件的压入量匹配，通常压下行程保留0.5-1mm的超程余量，既保证开关能可靠触发，又不会因为压入过量把内部弹片压变形失效。

　　在不同工况下选型时，这个基础款开关可以搭配不同触发附件：如果是设备防护门的平面压合，选短柱塞直压款即可；如果是运动轴的凸轮碰块触发，换成长杠杆滚轮款，把滚轮对准凸轮运动轨迹，凸轮转过时压下滚轮触发信号；如果是检测细小工件的到位，可搭配细钢丝触须，轻微触碰就能触发。整个模型的装配关系完全贴合实物拆解逻辑，没有出现结构干涉，导入装配体后可以直接做运动仿真，模拟压杆按下、弹片切换的全过程，帮助电气和结构设计人员在图纸阶段就排查出安装位置冲突、触发行程不足、接线空间不够这类常见问题，减少后期样机调试时的修改次数。
