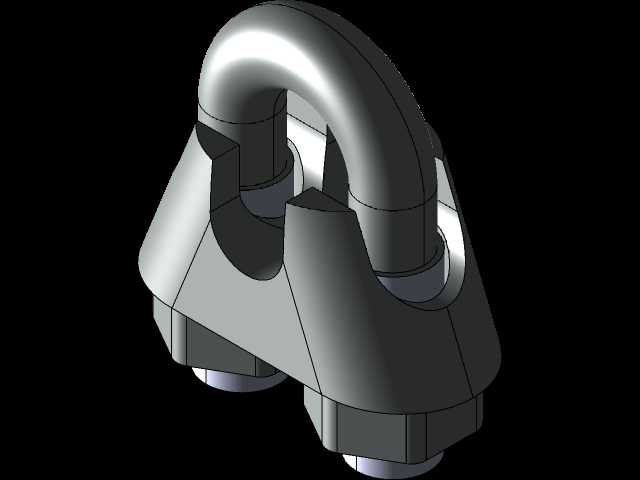

这套构件的建模逻辑完全围绕现场索具连接的实际受力场景展开,主体由带双支撑座的U型弯环、底部锁紧螺接段两部分组成,弯环采用大圆角过渡的实心截面,没有尖锐应力集中棱边,两个支撑座从螺接基座向上延伸,刚好卡住U型环的两个直段端部,环体穿入支撑座的同轴孔后,底部通过外螺纹结构完成轴向锁止,装配后环体不会从座体中脱出,也不会在受拉时出现径向窜动。
从使用场景来看,这类构件常出现在小型起重吊运、户外绳索固定、船用缆绳临时系泊、工装吊点转接的工况里,适配1到8英寸直径的缆绳或织带挂接,U型环的内空宽度预留了足够的绳结弯折空间,哪怕缆绳带护套、打了双八结,挂入后也不会出现绳体被座体边缘挤压割伤的问题。很多现场作业里临时需要把两根缆绳快速对接、或者把缆绳端头固定到设备吊点上,普通钢丝绳卡扣需要逐个拧螺栓,拆装效率低,这种一体式弯环加底部锁止的结构,挂绳时只需要松开底部螺接段,把U型环转出一个开口就能把绳套套入,复位锁紧后就形成封闭挂接环,单人操作不需要额外辅助工具。
设计阶段首先校核的是弯环的弯曲截面强度,U型的圆弧段是受拉时的主要承载区,截面直径沿着环体全程保持一致,没有在弯折处做减薄处理,支撑座和底部六角基座是一体化成型的结构,座体的两个立板内侧做了贴合环体外圆的半圆弧槽,环体装入后弧面和槽面完全贴合,受拉时载荷不是集中在环和孔的接触线上,而是通过弧面均匀分散到整个立板上,避免孔口位置出现应力撕裂。底部的外螺纹段选用标准粗牙螺纹,螺纹长度预留了足够的啮合余量,锁紧后六角端面和支撑座底面完全贴平,作业时用普通扳手卡住六角位就能完成拧紧和松开,不需要定制专用工具。
安装边界上,底部螺纹段的外径小于支撑座的外接轮廓,往设备机架或者吊板上安装时,只需要在安装板上开一个对应螺纹规格的过孔,从板的另一侧拧上锁紧螺母就能把整个锁具固定住,支撑座的下端面做了平整的贴合面,锁止后和安装板表面完全接触,不会出现单点悬空导致受载时座体倾斜。构件的整体外轮廓没有向外突出的尖角,U型环的最顶端圆弧做了圆滑抛面处理,缆绳在环内滑动时不会被刮磨起毛,在户外临时布线、展会吊挂桁架、小型设备车间转运的场景里,哪怕操作人员不小心碰到构件边缘,也不会被锐边划伤。
建模时把装配间隙控制在合理范围,U型环直段和支撑座孔的配合采用间隙配合,环体可以在孔内小角度转动,当缆绳牵拉方向出现偏斜时,环体可以自动随牵拉方向微调角度,避免环体承受额外的弯曲附加载荷,把所有外力都转化为沿环体截面的拉力,大幅提升构件的实际承载寿命。两个支撑立板之间的开槽宽度刚好留出环体转动的空间,不会因为槽宽过大导致立板刚性不足,也不会因为槽宽过小卡住环体无法自适应偏载。底部六角位的对边尺寸按照通用扳手规格设计,现场运维时不需要配套特殊工装,日常检查只需要查看底部螺纹是否有松动、环体表面是否出现拉扯变形,维护门槛很低。这类索具构件不需要复杂的精密加工,普通圆钢下料后弯制U型环、基座铣削成型后攻丝就能完成生产,三维建模时把所有配合面的公差、圆角过渡都做了完整还原,不管是后续出工程图指导加工,还是做索具承载的仿真受力分析,都可以直接复用模型的几何特征,不需要二次补面修型。
- 上一篇:锥形双孔金属连接器包结构
- 下一篇:带锁4×40毫米登山连接挂扣
- 全部评论(0)
- 模板大小: 772.19 KB
- 售价:5金币
- 下载次数: 101
- 系统要求: SOLIDWORKS,STEP / IGES
- 软件分类: 通用五金配件
