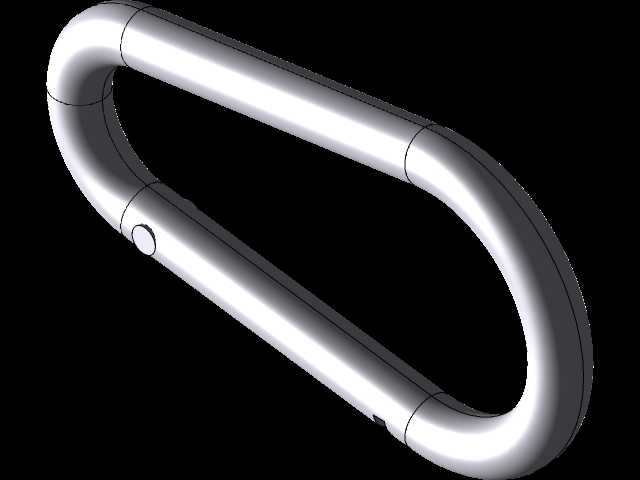

带锁4×40毫米登山连接挂扣

　　这个挂扣的整体外轮廓控制在40毫米级长度、4毫米杆径规格，属于轻型快挂连接件，主体采用连续弯制的闭环钩体加侧向锁舌结构，锁舌内置弹性复位件，常态下锁舌抵靠钩体开口端形成封闭环，按压锁舌即可打开开口穿入绳带、挂孔或连接环，松手后自动回弹封闭，避免使用过程中连接件意外滑脱。钩体的弯弧段没有采用生硬的直角转折，全部过渡为大曲率圆滑弯弧，一方面弯制加工时杆体内部纤维流线连续，不会在转角处出现应力集中断裂隐患，另一方面挂接绳索、织带时接触面顺滑，不会割伤绳体纤维，长期承重挂接也不会出现局部应力压痕。

　　这类轻型带锁挂扣的适用场景覆盖户外随身装备挂载、工装治具辅助吊挂、车间工位工具防坠、3D打印机周边线材工具临时挂置、仓储轻型物料标识吊挂等场景：户外使用时可以把水壶、钥匙、小型工具包挂在背包织带上，锁止结构避免行进晃动中挂扣开口误开掉落；车间工位上可以用来把常用扳手、量具挂在工位旁的网格板上，随手取放不用反复翻找工具盒，也可以作为工具防坠绳的中间连接件，把高空作业的小型工具和安全绳连在一起，防止工具坠落伤人；桌面设备调试场景里，还可以用来临时挂置调试用的传感器线束、小型接头，避免线束垂落拉扯接口。

　　设计过程中首先要确认的是开口间隙和锁舌的配合边界：锁舌完全弹出时，锁舌端面和钩体开口端的贴合面要预留极小的贴合余量，不能出现锁舌卡滞无法完全闭合的情况，按压锁舌到最低位置时，开口的净宽度要足够穿过常用的织带厚度、标准挂孔孔径，同时锁舌的按压行程不能过大，避免佩戴手套操作时按不到位。钩体的两个直段平行度需要控制，弯弧处的回弹量在建模时要提前补偿，如果是金属弯制成型，弯弧后会有少量回弹，建模时的弯弧角度要比成品角度略小，抵消回弹后刚好达到设计轮廓；如果是采用机加工或者3D打印一体成型，则要在锁舌的安装槽位置预留装配间隙，锁舌的转轴孔和转轴之间保留转动间隙，同时内置的弹簧腔尺寸要匹配弹性件的压缩行程，弹簧完全压并时锁舌刚好打开到最大开口，弹簧自由伸长时锁舌完全锁闭，不会出现弹簧顶死或者锁舌松动晃荡的问题。

　　杆径选择4毫米是兼顾强度和轻量化的选型：这个杆径的挂扣承重完全满足轻型工具、随身装备的挂载需求，整体重量极低，挂在背包或者钥匙串上不会有明显坠感，同时圆滑的杆体表面没有尖锐棱角，日常取用不会刮破衣物或者背包面料。钩体的内侧弯弧半径经过适配，挂接常见的尼龙织带、伞绳时，绳带可以自然贴合在弯弧面上，受力后绳体的弯折角度平缓，不会因为弯折半径过小导致绳体局部应力过大提前磨损。锁舌的外露按压面做了微凸的圆弧处理，手指按压时接触面贴合指腹，操作手感顺畅，不会出现硌手的情况。

　　建模时把弯管主体、锁舌、弹性件、转轴几个零件分别独立建模，装配时验证锁舌整个转动行程里没有和钩体发生干涉，锁舌闭合后和钩体端面的贴合面平整，没有可以让绳带滑出的缝隙；同时核对整体外接尺寸，确认挂扣挂在标准宽度织带上之后，整体外凸厚度不会影响背包外侧其他物品的放置，安装边界紧凑，不需要额外占用过大空间。
