无支撑V型槽2.5英寸门用导向滑轮

　　在民用滑动门类、小型车间推拉隔断、轻型工装平移导轨以及家用车库侧移门的改造场景里，导向承重轮是整套平移机构里最容易被忽略却直接决定运行手感的零件。很多市面成品滑轮要么轮槽宽度和现有圆导轨不匹配，要么轮毂轴孔和手头常备的销轴公差对不上，单独采购替换件不仅交期长，很多小众规格甚至找不到对应现货，自行测绘建模然后机加工或者3D打印自制，反而成了小批量维修、非标门架改造里最高效的解决方案。这款无支撑V型槽滑轮的设计，正是面向这类替换适配场景展开。

　　从实际使用的受力逻辑来看，这类滑轮不需要额外的外侧支撑托架，轮体自身的双侧凸缘直接卡在导轨两侧，既承担门体竖直方向的全部承重，又通过V型槽的锥面自动对中，避免门体推拉过程中出现横向窜动、脱轨的问题。设计之初首先敲定的是轮槽的工作宽度：适配2又1/2英寸规格的圆截面导轨，V型槽的夹角取常用的90度，槽底做了小半径圆角过渡，不会像尖锐槽底那样在导轨表面压出划痕，长期往复滑动的时候也能减少导轨接触面的磨损。和带外侧冲压支架的成品滑轮不同，这款轮体完全取消了外伸的支撑耳结构，整体所有轮廓都集中在轮体自身的回转直径范围内，安装的时候只需要把中心轮毂的通孔穿入固定销轴，两侧搭配常规平垫圈限位，就可以直接卡入门架的预设安装位，不需要额外预留支架的折弯空间，对于那些安装腔间隙非常紧凑的旧门改造场景尤其友好。

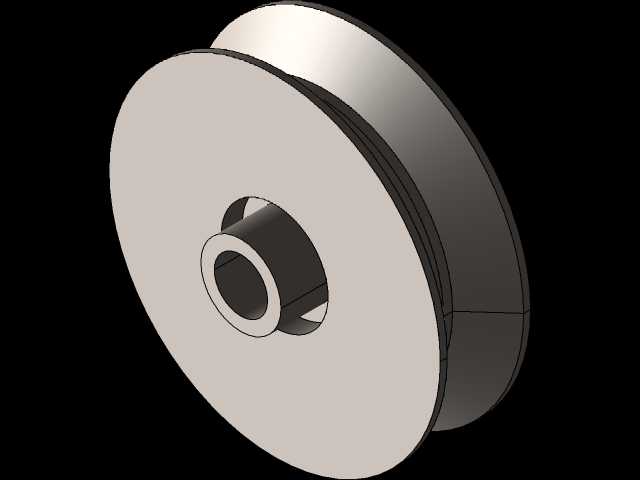

　　结构拆分来看，整个零件是完全同轴的回转体，没有任何侧向凸起或者异形卡扣：最外侧是两片平行的轮缘，直径最大，作为轮体的侧向限位边界，轮缘的内侧斜面直接构成V型槽的两个工作接触面；轮体中心向外凸起一段同轴轮毂，轮毂的内孔是贯穿整个零件的销轴安装孔，轮毂的轴向长度略大于两侧轮缘的总厚度，穿入销轴之后，轮毂的两个端面直接和两侧的安装支架端面接触，轮缘部分不会和支架发生摩擦，转动的时候只有轮毂端面承受轴向限位的摩擦力，转动阻力更小。建模的时候所有回转特征都围绕同一根中心轴对称，草图绘制阶段只需要画出半侧的轴向剖面轮廓，标注清楚轮缘外圆直径、V型槽的槽口宽度、槽底直径、轮毂外圆直径、中心轴孔内径、轮毂轴向长度、轮缘内侧倒角这些关键尺寸，直接回转生成实体即可，不需要额外的阵列、切除或者复杂特征，后续出工程图的时候同轴度、端面圆跳动这些形位公差也可以直接标注在中心轴孔的基准上，加工的时候不管是用尼龙棒车削、PLA/PETG3D打印，还是用铝合金棒料在普通车床上一次走刀成型，都不需要二次装夹，成品的同轴度很容易保证。

　　安装边界上需要重点注意几个尺寸配合：中心轴孔和销轴的配合推荐选间隙配合，如果是塑料打印件，孔的名义尺寸可以比销轴公称直径大0.2到0.3毫米，考虑塑料层的打印膨胀余量；如果是金属机加工件，间隙控制在0.05到0.1毫米就足够，既可以保证轮体自由转动，又不会出现径向晃动。轮缘的外圆直径决定了整个滑轮的最大回转空间，安装的时候门架上的开孔或者避让槽的直径要比轮缘外圆大至少3毫米，避免门体承重下沉之后轮体边缘刮擦安装板。V型槽的槽口宽度要比所用导轨的直径大1到1.5毫米，保证导轨完全落入槽内之后，锥面两侧都可以均匀接触，不会出现只有单侧边受力、轮体偏磨的情况。和同规格带支架的滑轮相比，这款一体式无支撑轮的零件数量更少，没有支架冲压、铆钉铆接的工序，自制的时候只需要加工单个零件，装配环节只需要穿销轴加卡簧限位，维护的时候如果轮槽磨损，直接拔出销轴更换整个轮体即可，不需要拆解整个门架的托架。在轻型平移门、小型移动式设备的导向工位、自制滑轨工作台的从动轮位上，这种结构简单、对中性能好的V型滑轮，完全可以满足日常低频次往复滑动的使用需求，针对不同的载荷场景，只需要调整轮缘厚度和轮毂长度，就可以快速衍生出适配不同导轨宽度的系列规格。
