V型槽带钣金支架门用导向滑轮组件

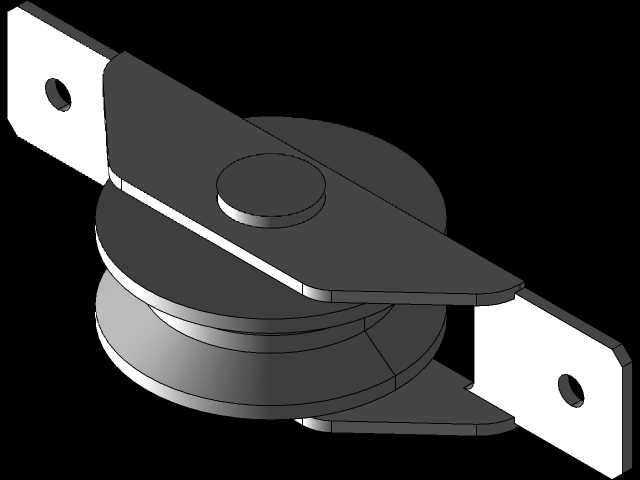

　　这套滑轮组件面向滑动门类导向承重场景，核心由V型槽轮体与折弯成型钣金支架两部分构成，轮体采用带环形V型槽的盘式结构，槽型轮廓与对应规格Vonder门轨的导向面匹配，运行时轮槽可卡合在轨道外缘，既承担门扇竖向承重，又通过槽面约束横向位移，避免门扇推拉过程中出现脱轨、跑偏问题，在民用平移门、车间隔断推拉门、轻型设备滑移舱门等场景中，可作为走行导向部件直接配套轨道使用。

　　从实际装配逻辑来看，钣金支架采用薄钢板折弯成型，整体为跨接轮体两侧的包覆式结构：支架两端向外延伸出平直安装耳板，耳板上预制圆形安装通孔，孔位中心距、耳板折弯高度均按照对应型号原厂滑轮的安装边界复刻，现场替换旧件时无需在门扇或机架上重新打孔，直接穿入紧固件即可完成固定；支架中段向下弯折形成轮体容纳腔，轮体整体嵌在支架内侧空间中，支架顶面与轮体轴心位置对应设置同轴定位凸台，凸台可作为轮轴的轴向限位结构，轮体绕轴心转动时，支架两侧壁同时约束轮轴的径向窜动，承载状态下支架的折弯立边可分散轮轴传递的集中载荷，避免薄钢板局部受力出现撕裂变形。

　　轮体的V型槽截面角度经过适配设计，槽口宽度略大于配套轨道的导向边厚度，槽底预留合理间隙，门扇推拉时轨道面与轮槽斜面为线接触状态，滚动摩擦阻力小，长期使用磨损后槽面仍能保持导向约束能力；轮体轴向厚度与支架内腔宽度匹配，装配后轮体两侧与支架内壁留有微小活动间隙，转动过程中不会与钣金件发生剐蹭卡滞。

　　建模过程中优先还原了钣金件的折弯工艺特征：支架所有折弯转角处均保留了实际冲压折弯对应的圆角过渡，没有出现直角尖锐结构，耳板与主体折弯段的衔接位置做了等宽处理，符合薄钢板折弯的下料展开逻辑，后续如果需要生成加工图纸，可直接基于现有实体特征转换钣金件，自动输出展开下料尺寸；轮体部分按照实际注塑或机加工件的建模逻辑绘制，V型槽的斜面角度、轮缘外径、轴心定位凸台的配合尺寸均按实物比例还原，各部件之间的装配关系完整：支架与轮体同轴对位，安装孔位置、轮槽相对支架的高度差均符合实际安装尺寸要求。

　　在设备配套场景中，这类带支架的V型滑轮常成对安装在门扇上下或左右两侧，下侧滑轮承担主要承重，上侧滑轮辅助约束门扇晃动，支架的平直耳板可贴合在门扇的型钢或板材安装面上，紧固件穿过耳板孔后锁紧，安装完成后轮槽突出支架下端面，刚好卡入门轨的V型导向边，门扇往复滑动时轮体沿轨道滚动，钣金支架随门扇同步移动，全程不会出现轮体脱出支架的情况。针对轻型滑移机构的改造需求，该组件的安装孔位标准化程度高，不需要额外设计转接件，即可直接替换同规格老旧滑轮，轮体的V型槽结构相比平轮拥有更好的轨道防脱能力，在轨道存在轻微安装偏差的场景下，槽面的自适应导向范围更大，能降低轨道安装精度不足带来的卡滞概率。

　　结构细节上，支架两端的安装耳板处于同一水平平面，保证紧固件锁紧后支架受力均匀，不会出现单侧倾斜导致轮体偏磨；轮体上下轮廓均突出支架边缘，装配后轨道可顺利嵌入轮槽，不会与钣金支架发生运动干涉。整个模型完整呈现了成品滑轮的装配形态，结构特征贴合五金配件的实际加工与安装逻辑，可直接用于滑动门机构的选型参考、虚拟装配校核以及钣金件的二次设计优化。
