低摩擦多轴旋转式柔性楼板结构设计

　　在特种装备、可变形舱体以及需要动态适配空间形变的建筑配套结构领域，传统滑动式地板连接结构长期存在两个难以规避的工程痛点：一是滑动副在多尘环境下极易因颗粒物嵌入出现卡滞、磨损加剧的问题，后期维护频次高，在野外、工业粉尘浓度较高的场景下使用寿命会出现断崖式下降；二是多滑动线性元件的累积公差会导致地板运动过程中出现虚位、异响，动态承载时的受力均匀性难以保证，无法适配大角度形变下的支撑需求。这套柔性楼板结构从运动学原理层面重构了地板的连接逻辑，完全跳出了传统滑动副的设计路径。整套结构以十组旋转关节作为核心运动承载单元，仅保留两组线性关节做辅助限位，从根源上减少了滑动摩擦面的占比，所有旋转副均可采用标准密封轴承做防尘处理，即使在多尘、

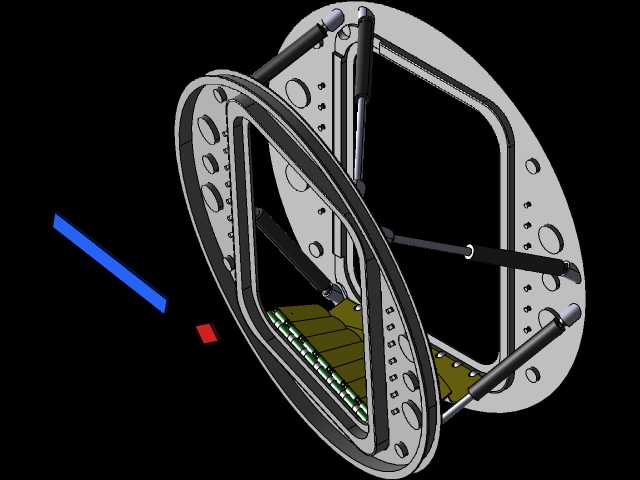

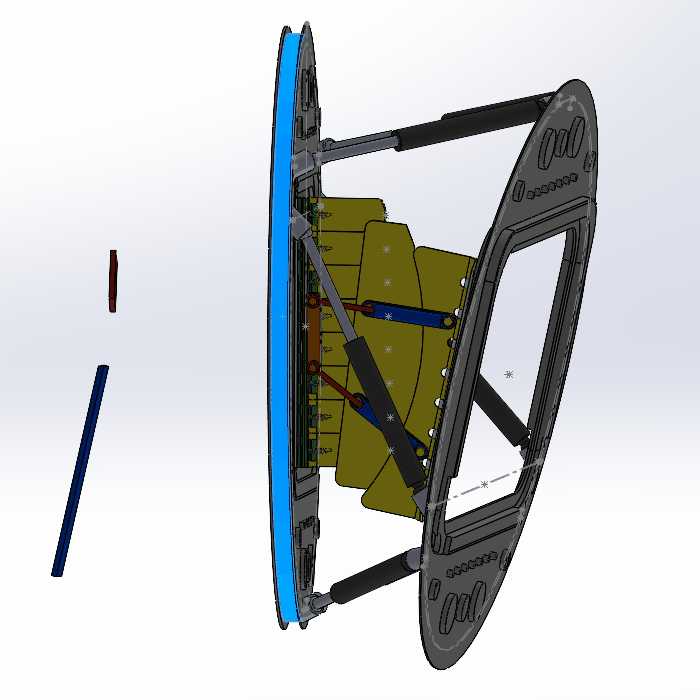

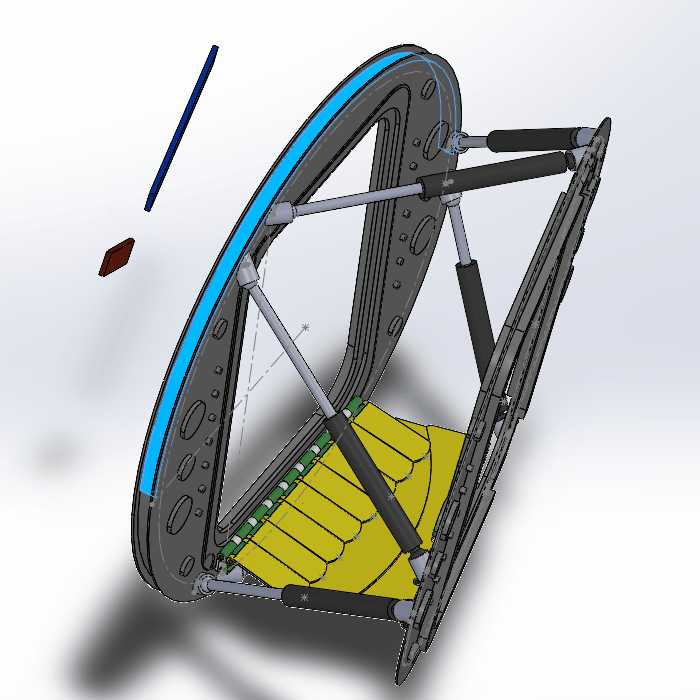

　　高湿度的复杂工况下，也能长期保持运动顺畅，不会因颗粒物侵入出现运动卡滞的问题。从结构布局来看，整套楼板采用弧形主承载框架作为侧边支撑，框架上预设多组铰接点位，分别连接斜向支撑气弹簧与横向稳定连杆，多组连杆与铰接点共同构成空间平行四边形运动机构，能够保证楼板在展开、收合以及随外部结构形变的过程中，始终保持板面的水平支撑状态，不会出现局部倾斜、边角翘起的问题。楼板的承载面采用分块式钣金拼接结构，每块钣金单元之间通过微型铰接结构连接，能够随整体框架的弧度变化自适应调整拼接角度，既保证了承载面的整体平整度，又能适配大曲率的形变需求，相比整块式柔性板材，分块钣金结构的局部承载能力更强，单点受压时不会出现大面积凹陷，能够满足人员行走、

　　轻型设备放置的承载要求。安装边界方面，整套结构的侧边弧形框架可直接通过螺栓固定在舱体的侧围加强筋上，不需要对原有舱体结构做大规模改动，框架上预留的铰接点位公差带控制在0.1mm以内，现场安装时仅需要对应定位孔锁紧即可，不需要做额外的配焊、配磨加工。结构的运动行程可通过调整斜向气弹簧的安装距进行适配，针对不同的舱体开合角度需求，只需要更换对应行程的气弹簧就能完成参数适配，不需要重新加工主框架构件，通用化程度较高。在实际应用场景中，这套结构可适配特种车辆的可扩展舱室、应急救援装备的折叠通行平台、装配式建筑的可变空间地板等多种场景，当舱体展开时，楼板能够随扩展机构同步展开形成平整的通行支撑面，舱体收合时，楼板能够随框架同步折叠收纳，

　　不会占用额外的舱内储物空间。相比传统的滑轨式折叠地板，这套结构的运动阻力降低60%以上，因为没有长行程的滑动摩擦面，日常使用中不需要定期加注润滑脂，维护工作量大幅降低，同时旋转关节的密封结构能够有效阻挡粉尘、水汽进入铰接内部，在零下30摄氏度到零上60摄氏度的环境温度区间内都能稳定工作，不会出现低温下润滑脂凝固导致的运动卡滞问题。结构受力层面，所有铰接点的受力均通过连杆传递到侧边主框架上，主框架采用一体化钣金折弯成型，局部受力点做了加强筋冲压处理，整体承载能力可达到每平方米200kg以上，完全满足人员通行、轻型工具放置的使用需求。在运动过程中，两组线性关节仅起到极限位置缓冲与行程限位的作用，不承担主要的承载受力，因此线性关节的磨损量极小，全生命周期内几乎不需要更换。整套结构的所有钣金构件均可采用常规冷板冲压、折弯加工成型，不需要复杂的模具投入，小批量生产时的加工成本可控，铰接点采用标准的销轴与卡簧固定，拆装维护十分便捷，单个铰接销轴出现磨损时，仅需要拆下卡簧更换销轴即可完成维修，不需要整体更换框架构件。
