带颈对焊法兰式三通管路连接构件

项目分类:通用机械零部件 发布时间:2023-08-23 ID:707987
  • 带颈对焊法兰式三通管路连接构件

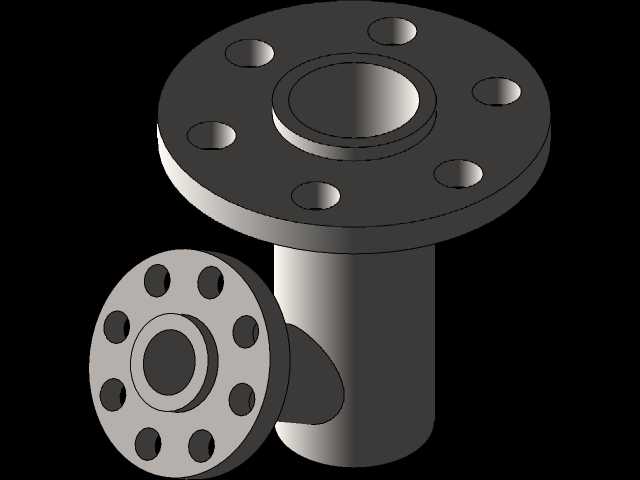

  该构件为两路交汇的承压管路转接件,主体由垂直布置的圆柱筒体、顶部大直径带颈法兰盘、侧部水平伸出的小直径带颈法兰盘三部分融合而成,整体采用一体化实体建模,所有相贯位置做圆滑过渡处理,不存在拼接缝隙与结构突变,完全符合压力管道元件的受力设计逻辑。

  从现场使用场景来看,这类构件多用于石化流体输送、工业循环水系统、真空管路、中低压工艺管线的转角汇流工位,替代传统“直通管件+弯头+两片法兰”的拼接装配方案,减少两道密封面的泄漏风险点,在空间紧凑的管廊排布、设备进出口转接工位尤为适用。垂直主通路承担大流量介质的直通输送,侧部通路可接入压力表、支管分流、旁路回流或者排污管路,两个法兰端分别对接对应管径的管道或者设备接口,法兰盘端面的密封凸台可适配突面密封垫片,拧紧周向均布的螺栓后即可实现端面静密封。

  结构设计上,两处法兰盘均采用带颈过渡结构:法兰颈部从盘体位置向筒体方向平缓收窄,厚度逐步过渡到筒体壁厚,而非薄盘直接焊接在管壁上,这种结构可以大幅降低法兰盘受螺栓预紧力时在盘根位置产生的弯曲应力,避免交变水压下焊缝位置出现应力开裂。法兰盘上周向均匀开设的通孔为螺栓穿装孔,大法兰共布置6个安装孔,小法兰共布置8个安装孔,孔位分度圆严格和对应公称压力的法兰标准对齐,孔边与法兰外圆、中心通孔之间保留足够的实体壁厚,不会出现螺栓拧紧时孔位周边压溃变形的问题。

  建模过程中首先拉伸出垂直主筒体的基础实体,再绘制侧部水平支管的拉伸轮廓,两个筒体做布尔合并后,对内外相贯线位置添加圆角过渡,消除直角相贯造成的应力集中;之后分别在两个筒体的端部绘制法兰盘轮廓,拉伸生成盘体后在盘体端面加工出凸起的密封台,再按照分度圆周阵列切除所有螺栓通孔,最后对所有锐边做工艺倒角,既符合机加工的去毛刺要求,也避免装配时划伤密封垫片。

  安装边界方面,主通路法兰的外圆直径、螺栓孔分度圆、孔位数量完全匹配对应大通径管道的法兰配对尺寸,侧部小法兰匹配小通径支管的连接标准,两个法兰的端面保持垂直90度的空间位置关系,安装时主法兰沿竖直方向对接上方管线,侧法兰沿水平方向对接侧向支管,构件下方的筒体段可直接对接下方管线或者插入设备接口做对焊连接,整体占用空间远小于散件拼装的三通组件,管路排布时无需额外预留弯头的转弯空间,法兰盘背面的颈部过渡段也预留了足够的扳手操作空间,穿装螺栓时不会和筒体发生干涉。筒体内部的流道全程顺滑,两路介质交汇位置没有突兀的挡边,介质流经时的局部阻力损失更小,也不容易在拐角位置积存介质残渣,适配水、油气、低腐蚀化工介质等多种输送工况。
